UPVC/CPVC 90 ° lakeť

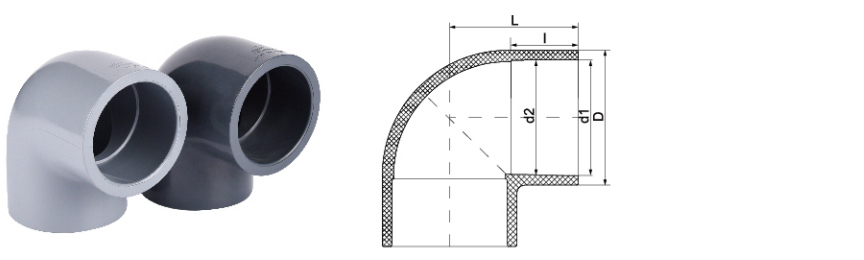

UPVC/CPVC 90 ° lakť je vysoko výkonná potrubia, ktorá sa široko používa v stavebníctve a priemyselných poliach. Tento 90 ° lakť, vyrobený z prémiového UPVC (neplasticizovaný polyvinylchlorid) alebo CPVC (chlórovaný polyvinylchlorid).

Produkt je navrhnutý tak, aby umožnil plynulejšie spojenia potrubia, čo účinne znižuje odolnosť proti prietoku tekutiny a zlepšuje celkovú účinnosť systému. Je vhodný na dodávku vody, odvodnenie a prepravu chemickej kvapaliny, ktorá spĺňa rôzne požiadavky. Lett 90 ° sa ľahko inštaluje a necháva sa bezproblémovo integrovať so štandardnými potrubnými systémami, čo si nevyžaduje žiadne špeciálne nástroje.

Kontaktujte nás

Veľkosť/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Jedáleň	d1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	d1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	d1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

UPVC/CPVC 90 ° lakeť Industry knowledge

Ako správne vybrať UPVC/CPVC 90 ° lakte ? Podrobné vysvetlenie úrovne tlaku a štandardov veľkosti

V systémoch priemyselných potrubí UPVC (neklasizovaný polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) 90 ° lakte sú kľúčové konektory a ich výber priamo ovplyvňuje bezpečnosť, trvanlivosť a prevádzkovú účinnosť systému. Správny výber si vyžaduje komplexné zváženie materiálových vlastností, úrovne tlaku, štandardov veľkosti a osobitných potrieb rôznych odvetví.

1. Výber materiálu: Kľúčový rozdiel medzi UPVC a CPVC
UPVC je vhodná pre normálnu teplotu (0 ° C ~ 60 ° C) a prostredie s nízkym tlakom, má dobrú odolnosť proti korózii kyseliny a alkálie, nízke náklady a často sa používa v bezpečnej pitnej vode (bezpečná pitná voda), priemyselné úpravy vody (priemyselné úpravy vody), bežné dodávky pitnej vody) a iných scenárov.

CPVC je odolný voči vysokým teplotám (do 93 ° C ~ 110 ° C) a má vyššiu pevnosť v tlaku. Je vhodný pre vysokoteplotné korozívne médiá. Typické aplikácie zahŕňajú prepravu tekutín v metalurgickom priemysle, vysokokvalitné chemické potrubia vo fotovoltaickom priemysle, ultrapurské vodné systémy v elektronickom polovodičovom priemysle, vysokoteplotné sterilizačné potrubia v medicínskom priemysle, potrubia odolné voči jadrám v jadrových elektrárňach a chemické korózne prostredie v priemyselnom priemysle WASTeter Waste.

2. Výber tlaku (štandardy PN a SCH)
Tlaková kapacita lakťa závisí od triedy hrúbky steny. Medzi normy spoločného tlaku patrí PN (nominálny tlak, ako napríklad PN6, PN10, PN16) a SCH (rozvrh, ako je Sch40, Sch80).

Pre bezpečnú pitnú vodu a bežné úpravu vody sa zvyčajne vyberie materiál UPVC a tlakový stupeň PN6 ~ PN10 môže uspokojiť potreby. V priemyselnom priemysle odpadových vôd a metalurgie, v dôsledku silnej korozivity médií sa odporúča zvoliť lakte PN10 ~ PN16 alebo SCH80 CPVC, aby sa zabezpečila odolnosť voči dlhodobému tlaku a odolnosti proti chemickej korózii.

Fotovoltaické, elektronické polovodičové a lekárske odvetvia majú extrémne vysoké požiadavky na čistotu plynovodu a chemický odpor a zvyčajne používajú lakte CPVC SCH40 alebo SCH80, aby sa zabezpečilo, že médiá s vysokým čistotou nebudú kontaminované. Aplikácie jadrových elektrární vyžadujú špeciálne materiály CPVC rezistentné na žiarenie, ktoré spĺňajú prísne normy, ako je ASME NQA-1.

3. Štandardy veľkosti (DN a palce)
Veľkosť lakťa UPVC/CPVC 90 ° sa musí zhodovať s potrubným systémom. Bežné normy zahŕňajú metriku (DN15, DN50, DN100 atď.) A Imperial (1/2 ", 2", 4 "atď.).

V elektronickom polovodičovom a fotovoltaickom priemysle sa lakte s malými priemermi (DN15 ~ DN50) obvykle používajú kvôli potrebe vysoko presnej kontroly tekutín. Lakty s veľkým priemerom DN80 ~ DN300 sa bežne používajú pri čistení priemyselných odpadových vôd a metalurgických odvetviach v dôsledku veľkých prietokov. Jadrové elektrárne a farmaceutický priemysel musia striktne dodržiavať priemyselné normy, aby sa zabezpečila presná zhoda veľkosti, aby sa predišlo rizikám úniku alebo kontaminácie.

4. Certifikácie a požiadavky špecifické pre dané odvetvie
Rôzne odvetvia majú rôzne požiadavky na certifikáciu lakťov:
Bezpečná pitná voda / pitná voda: Musí dodržiavať certifikáciu bezpečnosti potravín NSF / ANSI 61.
Elektronický polovodičový / fotovoltaický: vyžaduje ultrahladenú vnútornú stenu na zníženie ukladania častíc a niektoré aplikácie vyžadujú certifikáciu Semi F57.
Medicína: Musia byť splnené normy triedy VI alebo FDA, aby sa zabezpečilo, že nevylúhuje žiadny plastifikátor.
Jadrová energia: Musí sa odovzdať certifikácia kvality ASME NQA-1 a musia sa použiť modifikované materiály CPVC odolné voči žiareniu.

5. Odporúčania inštalácie a údržby
Metóda pripojenia: UPVC/CPVC lakte sa zvyčajne spájajú s rozpúšťadlami (PVC lepidlo). Počas inštalácie sa uistite, že rozhranie je čisté a bez oleja.
Podporné rozstupy: vysoká teplota (CPVC) alebo potrubia s veľkým priemerom vyžadujú ďalšie podporné rámce, aby sa predišlo deformácii v dôsledku tepelnej expanzie alebo nárazu tekutín.
Pravidelná kontrola: V vysoko rizikových odvetviach, ako je chemická a jadrová energia, sa musia lakte pravidelne kontrolovať na príznaky trhlín, starnutia alebo korózie a poškodených častí včas.
