Kríž UPVC/CPVC

Kríž UPVC/CPVC sa široko používa v inštalatérskych, chemických a stavebných odvetviach. Vyrobené z materiálov prémiového UPVC (neplasticizovaný polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid), má odolnosť proti korózii, vysokej teploty tolerancie a pevnosti, zabezpečujúc dlhú životnosť.

Dizajn produktu zdôrazňuje ľahkú inštaláciu a údržbu, zabezpečuje tesnenie a stabilitu v pripojených miestach a zároveň znižuje riziko úniku. UPVC/CPVC Cross je vhodný pre rôzne potrubné systémy, najmä pre aplikácie vyžadujúce zmeny odklonu toku alebo zmeny smeru.

Kontaktujte nás

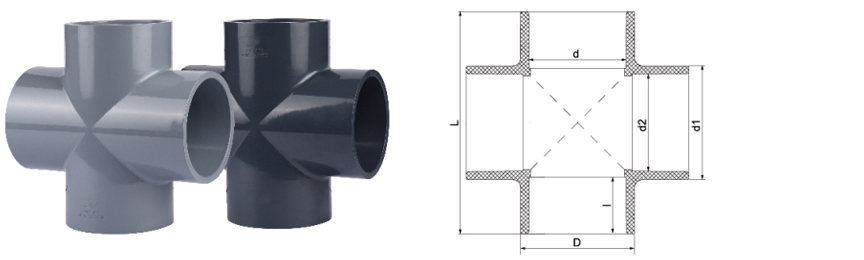

Veľkosť/nom.		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Jedáleň	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	L	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	I	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
Ansi	d1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
Jis	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

Kríž UPVC/CPVC Industry knowledge

Kľúčové pripojenia v priemyselných potrubných systémoch: inštalačná a tesniaca technológia Krížové kĺby UPVC/CPVC

V systémoch priemyselných potrubí sú krížové kĺby UPVC (neklastifikovaný polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) (krížové) kľúčové komponenty pripojenia a široko sa používajú vo vysokotlakových, korozívnych médiách a komplexných scenároch transportu tekutín. Rôzne odvetvia majú špecifické požiadavky na vlastnosti materiálu, technológiu tesnenia a špecifikácie inštalácie. Nasledujú analýza aplikácií a technické body pre rôzne odvetvia:

1. Bezpečná pitná voda
Výber materiálu: UPVC sa široko používa v potrubiach prepravy pitnej vody kvôli svojej netoxickosti, odolnosti proti chlóru a nízkych nákladov.
Technológia tesnenia: Používajte lepidlá alebo gumové tesnenia na báze rozpúšťadla, aby ste zabezpečili úniky a dodržiavali normy bezpečnosti pitnej vody NSF/ANSI 61.
Inštalačné body: Vyhnite sa nadmernému utiahnutiu, aby ste zabránili krehkému praskaniu UPVC, a na zníženie účinkov vibrácií použite podporné rámce.

2. Metalurgia
Požiadavky na odolnosť proti korózii: Krížové kĺby CPVC sú vhodné pre kyslú (ako je kyselina sírová, kyselina chlorovodíková) alebo systémy dodávania alkalických chladiacich kvapalín.
Adaptabilita s vysokou teplotou: CPVC má teplotný odpor viac ako 90 ° C a môže sa použiť na čistenie plynov s vysokým teplotným plynom alebo potrubia chladiacej vody.
Metóda tesnenia: Prírubové pripojenie PTFE Tesnenie na zabránenie úniku vysoko korozívnych médií.

3. Fotovoltaický priemysel
Aplikačné scenáre: Dodávacie potrubia s vysokou čistotou, roztok chemického leptania (napríklad kyselina hydrofluorovod).
Požiadavky na materiál: CPVC má lepšiu odolnosť proti kyseline hydrofluorovej ako UPVC, ale je potrebné overiť dlhodobý odpor s starnutím UV starnutia (pri inštalácii vonku).
Špecifikácie inštalácie: Používajte elektrické fúzne pripojenie alebo pripojenie k fúzii horúceho fúzie, aby ste zaistili kontamináciu častíc (kritické pre systémy čistenia oblátok).

4. Jadrová elektráreň
Bezpečnostné štandardy: Spoje UPVC/CPVC musia spĺňať požiadavky na kvalitu jadrového stupňa ASME NQA-1 na čistenie kvality s nízkym rádioaktívnym odpadom.
Anti-seizmický dizajn: Pridajte anti-seizmické zátvorky, aby ste predišli voľným kĺbom spôsobeným posunutím potrubia.
Repundancia tesnenia: dvojité tesnenie (lepidlo O-krúžku), aby sa zabránilo rizikám úniku.

5. Elektronický polovodič
Ultra vysoké čistotné médiá: CPVC sa používa pre distribučné systémy Ultrapre Water (UPW) a chemické (napríklad IPA, amoniak).
Kompatibilita čistej miestnosti: Vnútorná stena kĺbu musí byť vyleštená (RA <0,8 μm), aby sa zabránilo kontaminácii častíc v procesnej tekutine.
Proces inštalácie: Používajte ISO 14644 Štandardnú čistú inštaláciu a tesniace materiály obsahujúce silikón sú zakázané.

6. Medicína
Požiadavky na sterilitu: UPVC sa používa na vodu na vodu (WFI) a musí spĺňať štandardy FDA 21 CFR a GMP.
Odnímateľný dizajn: Pripojenie sanitárnej svorky (Tri-Clamp) pre ľahké čistenie a sterilizáciu (napríklad systém CIP/SIP).

7. Priemyselné úpravy vody
Chemická odolnosť: CPVC je vhodný na predbežné ošetrenie membrány (rezistencia chlóru, rezistencia na oxidačné látky) a UPVC sa používa na odvodnenie back-end.
Opatrenia na prevenciu úniku: zastávka prstencovej vody v objímke, aby sa vyrovnala s vysokým nárazom toku.

8. priemyselná odpadová voda
Corozívna odpadová voda: Krížové spojky CPVC vydržia pH 2-12 a sú vhodné na elektroplačné a chemické plynovody odpadovej vody.
Inštalačný sklon: Systémy toku gravitácie musia zabezpečiť sklon 0,5% -1%, aby sa zabránilo upchatiu krížového kĺbu sedimentom.
Zhrnutie všeobecnej technológie inštalácie a tesnenia
Povrchové ošetrenie: Debur po rezaní a vyčistení spojovacieho povrchu acetónom (pre pripojenie UPVC/CPVC rozpúšťadla).
Kompenzácia tepelnej expanzie: Potrubia CPVC musia byť vybavené expanznými spojmi každých 3 až 5 metrov, aby sa predišlo prasknutiu kĺbov stresu spôsobených zmenami teploty.
Tlak na tlak: Po inštalácii otestujte tlak na 1,5 -násobok pracovného tlaku a udržiavajte tlak po dobu 30 minút bez úniku (pozri ASTM D1785).
