UPVC/CPVC TEE

UPVC/CPVC TEE

UPVC/CPVC TEE je vysoko výkonné potrubie, ktoré sa bežne používajú pri inštalatérskych, chemických a stavebných aplikáciách. Tieto konektory v tvare T, vyrobené z prémiových UPVC (neplasticizovaný polyvinylchlorid) alebo CPVC (chlórovaný polyvinylchlorid), ktoré obsahujú odolnosť proti korózii a odolnosť proti starnutiu, čo zaisťuje dlhodobú trvanlivosť.

Návrh TEE UPVC/CPVC umožňuje efektívne spojenie troch potrubí, čo uľahčuje odklonenie prietoku alebo zlúčenie a prispôsobenie sa rôznym usporiadaním potrubí. Jeho jednoduchá inštalácia, zvyčajne s použitím lepiaceho spojenia, zaisťuje silné tesnenie a minimalizuje riziká úniku.

Kontaktujte nás

PREV：UPVC/CPVC 90 ° lakeť
NEXT：No next article

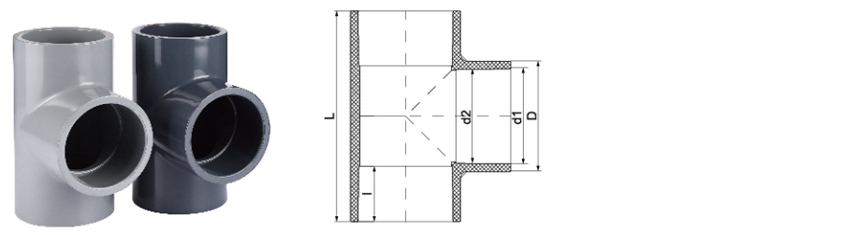

Parameter Aplikácia Technické štaardy

Veľkosť/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Jedáleň	d1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	312	345
		L	56	67	80	97	117	144	168	198	238	300	340	482	590	650
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	164
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	312	345
		L	58	68	84	101	122	150	174	205	246	312	356	482	590	650
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	164
Ansi	d1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	I		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153
Jis	d1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	I		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group je China UPVC/CPVC TEE Pre potravinársky priemysel/automobilový/elektronický Suppliers and Custom UPVC/CPVC TEE Pre potravinársky priemysel/automobilový/elektronický Factory. Boli sme založení v roku 2007 a špecializovali sa na výskum a vývoj, výrobu, predaj a služby priemyselných potrubí CPVC a UPVC. Získala výrobnú licenciu na špeciálne vybavenie, provinciu Zhejiang Province FotoD s hygienickou licenciou, dokument o schválení licencie, osvedčenie o systéme riadenia kvality, osvedčenie systému IS014001 Systém environmentálneho riadenia, IS045001 osvedčenie o systéme ochrany zdravia a ochrany bezpečnosti a ďalšie osvedčenia o riadení bezpečnosti. Má tiež viac ako 50 nezávislých práv duševného vlastníctva a import a vývoznú moc samosprávy. S cieľom poskytovať diverzifikované výrobky a lepšie služby spoločnosť zaviedla pokročilé technológie, vybavenie nástrojov a jedinečné suroviny a systémy riadenia z Nemecka a Ameriky. V priebehu rokov sa naše výrobky široko používajú v chemickom priemysle, metalurgii, fotovoltaickom, jadrovej energii, lítiu, elektronickom polovodiče, potravinách, medicíne, automobilovom priemysle, priemyselnej vode a iných priemyselných odvetviach v kvapalinách kyseliny a alkali, ultrapútavou vodou, pitnou vodou, vodou z priemyselnej trasovej vody. V súčasnosti spoločnosť Zheyi Group založila viac ako 30 predajných spoločností na celoštátnej úrovni. Kategórie výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov. Naše výrobky vítajú zákazníci na domácich a medzinárodných trhoch.

Čestné osvedčenie

Novinky

Osvedčenie
Dec 12,2024
Prečítajte si viac

Spätná väzba

Prísna kontrola kvality

Zheyi Group sa riadi zásadou „Kvalita First“, využíva medzinárodne pokročilé vybavenie a prémiové suroviny, aby sa udržala prísna kontrola nad každou fázou výroby. Cieľom je dodať plynovodné výrobky, ktoré vynikajú vo výkone aj estetike.

Spoločnosť využíva najmodernejšie výrobné vybavenie a materiály vysokej kvality vrátane Sekisui z Japonska a Lubrizol zo Spojených štátov. Prostredníctvom bezproblémovej zmesi sofistikovaných výrobných techník a profesionálneho riadenia každý produkt „Zheyi“ prechádza prísnou kontrolou kvality - od výroby a inšpekcie po konečné dodanie - v dôsledku dokonalosti vo vzhľade a funkčnosti.
Testovanie výkonnosti

V spoločnosti Zheyi je každý produkt vytvorený nielen so zameraním na rafinovanú estetiku, ale aj s neochvejným záväzkom k vynikajúcej internej kvalite. Dôsledné testovanie výkonnosti zaisťuje stabilitu a trvanlivosť produktu, a to aj za náročných podmienok:

● Test hustoty: meria hustotu materiálu, aby sa zabezpečila štrukturálna uniformita a stabilita.
● Test teploty zmäkčenia VICAT: hodnotí zmäkčenie materiálu za podmienok vysokej teploty, aby sa zabezpečila odolnosť proti deformácii v rôznych prostrediach.
● Test rúry: Simuluje dlhodobý odolnosť proti tepla a overuje schopnosť produktu odolať predĺženej expozícii vysokým teplotám.
● Hydrostatický test: Vyhodnocuje pevnosť potrubia za vysokých tlakových podmienok, aby sa zaručila bezpečnosť a spoľahlivosť.
● Test nárazu kladiva: Testy vplyvu na zabezpečenie trvanlivosti produktu počas prepravy, inštalácie a denného používania.

UPVC/CPVC TEE Industry knowledge

UPVC/CPVC TEE Príručka výberu: hodnotenie tlaku, štandardy veľkosti a priemyselné aplikácie

UPVC (neklastifikovaný polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) sú kľúčové konektory v potrubnom systéme v odvetviach, ako sú chemické, čistenie vody, energia a špičková výroba. Správny výber si vyžaduje komplexné zváženie hodnotenia tlaku, štandardov veľkosti, odolnosti proti korózii a požiadaviek špecifických pre dané odvetvie. Nasleduje analýza kľúčových faktorov výberu a typických odvetvových aplikácií:

1. Hodnotenie tlaku a tolerancia teploty
UPVC: Použitie na 0-60 ° C, tlakový odpor je zvyčajne 150-200 psi (v závislosti od hrúbky steny), vhodný pre normálnu teplotu a nízkotlakové prostredie.
CPVC: teplotný odpor môže dosiahnuť 90-100 ° C, tlakový odpor je 100-400 psi, vhodný pre podmienky vysokej teploty a vysokého tlaku (ako je priemyselné vykurovanie pary, preprava horúcej vody).

2. Štandard veľkosti
Nominálny priemer (DN): Bežné veľkosti sú DN15-DN300, ktoré musia zodpovedať štandardom potrubného systému (napríklad ISO, ANSI).

Hrúbka steny (rozvrh):
Plán 40: Všeobecné účely, vhodné pre väčšinu scenárov s nízkym tlakom (napríklad pitná voda, priemyselné úpravy vody).
Plán 80: Vysoký tlakový odpor, používaný v prostrediach s vysokým dopytom, ako je chemický priemysel a jadrové elektrárne.

3. Priemyselné aplikácie a výberové body
(1) Bezpečná pitná voda
Aplikácia: Mestská vodná zásoba, inštalatérsky systém pre domácnosť.
Výberový kľúč: Musí dodržiavať certifikáciu NSF/ANSI 61, aby sa zabezpečilo, že materiál nie je toxický, zvyčajne sa vyberie rozvrh UPVC 40.

(2) metalurgia
Aplikácia: Morkovacia čiara, systém chladiacej vody, korozívna preprava média.
Výberový kľúč: Musí byť odolný voči silným kyselinám (ako je kyselina sírová, kyselina chlorovodíková), výhodne CPVC Plán 80, aby sa zabezpečila dlhodobá odolnosť voči chemickej korózii.

(3) fotovoltaické
Aplikácia: Solárny systém na chladenie v oblasti chladenia, prepravu čistej vody.
Výberový kľúč: UPVC musí pridať stabilizátor anti-ultravioletu (UV), aby sa zabránilo starnutiu spôsobenému dlhodobým vystavením slnečnému žiareniu.

(4) priemysel jadrovej energie
Aplikácia: Opravovanie jadrového odpadu, pomocné chladiace systémy.
Kľúč výberu: Materiál musí mať vysokú toleranciu žiarenia, CPVC musí byť v súlade so štandardmi ASTM D1784 a podstúpiť dôkladné testovanie odolnosti proti tlaku.

(5) elektronický polovodič
Aplikácia: Dodávka Ultrapure Water (UPW), systém chemického distribúcie s vysokou čistotou.
Kľúčom výberu: Musí sa použiť ultra vysoká čistota UPVC/CPVC a vnútorná stena musí byť elektrolyticky leštená, aby sa predišlo zrážaniu častíc a kontaminácii média.

(6) lekársky priemysel
Aplikácia: Farmaceutický systém čistej vody, potrubie sterilnej tekutiny.
Kľúčom výberu: CPVC musí byť v súlade s certifikáciou FDA, môže odolávať sterilizácii s vysokou teplotou (121 ° C), aby sa zabezpečilo rast bakteriálneho rastu.

(7) Úprava priemyselnej vody
Aplikácia: reverzná osmóza (RO), zmäkčený vodný systém, cirkulujúca chladiacu vodu.
Výberový kľúč: UPVC je rezistentný na chlór a oxidáciu a je vhodný pre zoznam 40 alebo 80, v závislosti od tlaku systému.

(8) priemyselná odpadová voda
Aplikácia: výtok z odpadovej vody obsahujúcej korozívne chemikálie, neutralizačný systém kyseliny.
Výberový kľúč: CPVC je rezistentná na báze kyseliny, organický rozpúšťadlo a po dlhodobom použití sa ľahko degraduje.

(9) pitná voda
Aplikácia: Distribúcia studenej a horúcej vody v budovách, systém priamej pitnej vody.
Výberový kľúč: Musí dodržiavať regionálne certifikačné normy (napríklad WRAS UK, KTW Nemecko), aby sa zabezpečilo dlhodobé bezpečné použitie.

4. Úvahy o výberu
Chemická kompatibilita: Rôzne médiá (ako sú kyseliny, alkalis, rozpúšťadlá) majú odlišné účinky na UPVC/CPVC a musí sa odkazovať štandard ASTM F439.
Metóda pripojenia:
Cement rozpúšťadla: Vhodný na trvalé pripojenie, dobré tesnenie.
Príruba: Ľahko sa rozoberia a udržiavajú, vhodné pre priemyselné systémy.
Závity: Používa sa pre malé potrubia, ale pozornosť by sa mala venovať pozornosti.
Požiadavky na certifikáciu: Odvetvie jadrovej energie vyžaduje ASME NQA-1, polovodičový priemysel vyžaduje Semi F57 a farmaceutický priemysel vyžaduje certifikáciu FDA.
