Spojka UPVC/CPVC

Spojovač UPVC/CPVC je vysoko výkonný konektor potrubia, ktorý sa bežne používa v stavebníctve a priemyselných aplikáciách. Vyrobené z materiálov UPVC (neplasticizovaného polyvinylchloridu) a CPVC (chlórovaný polyvinylchlorid), je vybavený odolnosťou proti korózii, chemickej odolnosti a tepelného odporu.

Táto spojka je navrhnutá tak, aby spájala dva potrubia rovnakého priemeru, čím sa zabezpečuje prenos hladkej tekutiny. Ponúka tesnenie a pevnosť, ľahko sa inštaluje a je vysoko odolný, vďaka čomu je vhodný na zásobovanie vodou, odvodňovanie a prepravu chemickej kvapaliny. Jeho ľahký dizajn tiež uľahčuje manipuláciu a inštaláciu.

Kontaktujte nás

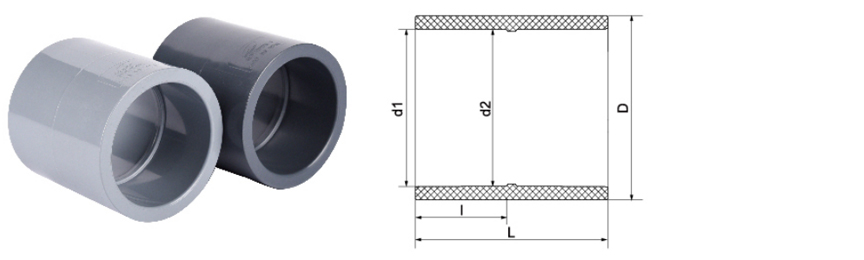

Veľkosť/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Jedáleň	d1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.8	49	60	74.6	88	104	127	161	185	259.4	310	350
		L	35	41	48	56	66	80	92	107	128	160	180	248	302	349
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26	32	41	50.6	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	350
		L	37	42	49	57	68	81	94	108	130	161	181	248	302	349
		I	16.75	19.25	22.5	26.5	31.5	38	44	51	61.5	76.5	86.5	119	146	165
Ansi	d1		21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2		21.25	26.6	33.33	42.06.	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		48.5	55	61.2	69.6	77	83	97	108	130	160	168	218	266	317
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	d1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		48.5	55	61.2	69.6	77	83	97	108	130	160	168	218	266	317
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Spojka UPVC/CPVC Industry knowledge

Analýza chemického odporu a prispôsobivosti teploty Spojka UPVC/CPVC V priemyselných potrubných systémoch

V systémoch priemyselných potrubí sa spojače UPVC (Unplasticized Polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) (konektory potrubia) používajú vo viacerých kľúčových odvetviach kvôli ich vynikajúcej chemickej odolnosti, teplotnej rezistencii a mechanickej pevnosti. Rôzne scenáre aplikácií majú rôzne požiadavky na chemickú stabilitu a prispôsobivosť materiálov. Nasleduje analýza založená na konkrétnych odvetviach:

1. Analýza chemického odporu
Chemická rezistencia spojiek UPVC a CPVC závisí od ich molekulárnej štruktúry. CPVC má vyšší obsah chlóru (asi 63-69%) a má silnejšiu rezistenciu na kyselinu, alkali a rozpúšťadlo ako UPVC (asi 56%).

Porovnanie priemyselných aplikácií:
Bezpečná pitná voda: UPVC Coupler je v súlade s normami NSF/ANSI 61, nemá riziko migrácie plastifikátora a je vhodný na prepravu studenej pitnej vody.

Priemyselné úpravu vody: CPVC Coupler vydrží oxidačné chemikálie, ako je chlór a chlórnan sodný pri úrade vody, a je vhodný na reverznú osmózu (RO) a zmäknuté vodné systémy.

Priemyselná odpadová voda: CPVC má lepšiu výkonnosť v prostrediach s vysokou koncentráciou (ako je kyselina sírová, kyselina hydrochlorovodíková) a alkali (ako napríklad hydroxid sodný) a je vhodná na elektroklačné a chemické odpadové pipelíny.

Metalurgia: CPVC má lepšiu odolnosť proti korózii ako UPVC a môže sa použiť na transport kyslého odpadového kvapaliny obsahujúceho ióny ťažkých kovov.

Elektronický polovodič: UPVC/CPVC Spojka sa používa v systémoch Ultrapre Water (UPW) a musí sa zabezpečiť nízke zrážanie iónov, aby sa zabránilo kontaminácii výrobného prostredia doštičiek.

Medicína: CPVC je v súlade s normami FDA, je vhodná na vodu na vstrekovanie (WFI) a čisté procesné potrubia a je odolná voči rozpúšťadlám, ako je etanol a izopropanol.

2. Analýza prispôsobivosti teploty
Dlhodobý teplotný rozsah použitia UPVC je 0 ° C až 60 ° C, zatiaľ čo CPVC vydrží -40 ° C až 93 ° C (v krátkodobom horizonte) kvôli svojmu vyššiemu obsahu chlóru a je vhodná pre vysokú teplotu tekutiny.

Porovnanie priemyselných aplikácií:
Fotovoltaic: CPVC Coupler sa používa vo vysokoteplotnej chladiacej kvapaline (etylénglykol roztok) a jeho teplotný odpor je lepší ako UPVC.
Jadrová energia: CPVC je vhodný pre pomocné chladiace vodné systémy jadrových elektrární a je odolný voči stredným a nízkym teplotným korozívnym médiám.
Priemyselná odpadová voda: CPVC môže liečiť priemyselnú odpadovú vodu pri 40-80 ° C, ako je tlač a farbenie a papierový priemysel.
Medicína: CPVC vydrží vysokoteplotné pary (krátkodobé 100 ° C) a je vhodný pre procesy CIP/SIP (čistenie/sterilizácia).
