vyrobené na mieru Guľový kohútik SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický
Guľový kohútik SCH8O/DIN UPVC/CPVC

Guľový kohútik SCH8O/DIN UPVC/CPVC

Guľový ventil Labcock je vysoko výkonný ventil široko používaný v priemyselných odvetviach, ako je ropa, chemikálie, energetika a úprava vody. Jeho základnou súčasťou je otočná guľa, ktorá reguluje prietok tekutiny nastavením jej uhla.

Tesniaci povrch ventilu prechádza špeciálnou úpravou, aby sa zachoval tesniaci výkon aj po dlhšom používaní, čím sa znižuje riziko úniku. Je vhodný pre rôzne tekuté médiá vrátane vody, oleja a plynov.

Kontaktujte nás
  • Guľový kohútik SCH8O/DIN UPVC/CPVC
  • Guľový kohútik SCH8O/DIN UPVC/CPVC
Predchádzajúce：Žiadny predchádzajúci produkt
Ďalej：SCH8O/DIN Pneumatický UPVC prírubový membránový ventil
parameter aplikácia Technické normy
SCH80 / DIN · LABCOCK · KOMPAKTNÁ IZOLÁCIA
UPVC / CPVC Labcock Guľový ventil
Montáž na panel · Kompaktné telo · Plný port · Sedadlo z PTFE

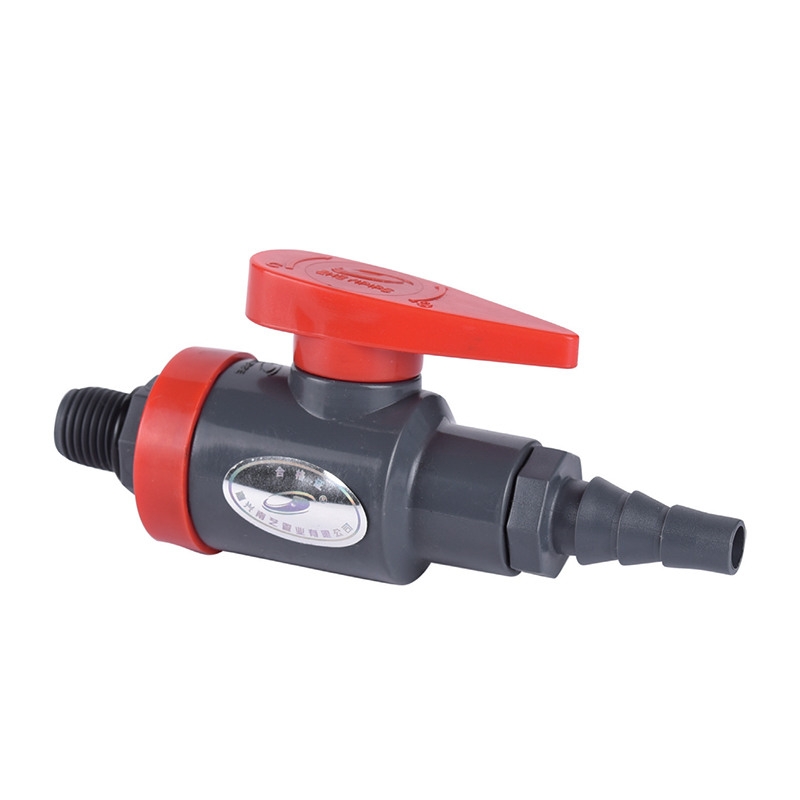

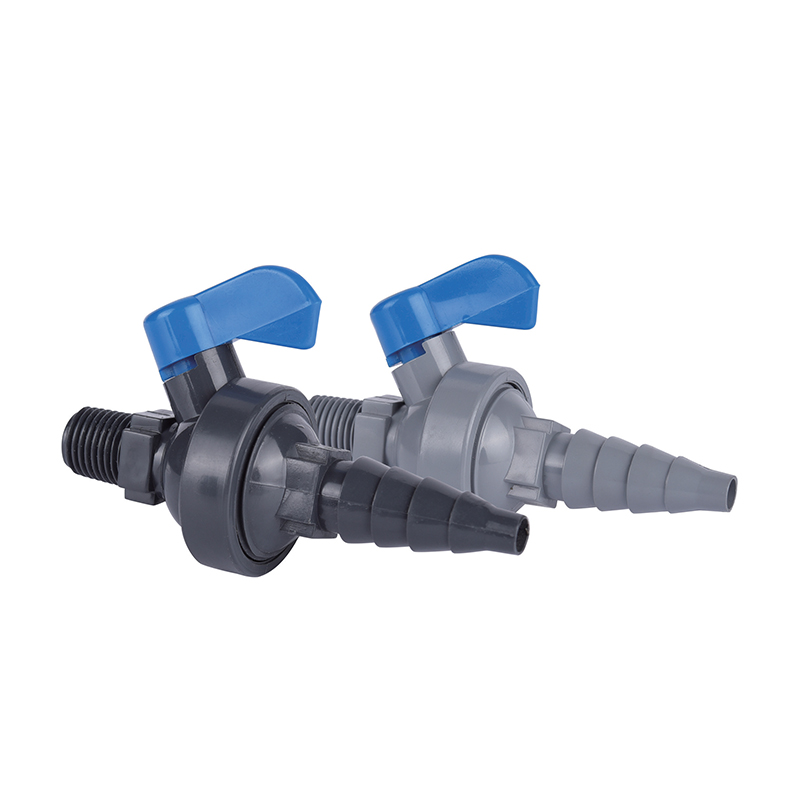

Guľový kohútik SCH80/DIN UPVC/CPVC je kompaktný štvrťotáčkový izolačný ventil pre potrubia s malým priemerom tekutiny v laboratórnych, prístrojových a vzorkovacích obvodoch. Telo je vylisované z UPVC alebo CPVC podľa rozmerových noriem ASTM SCH80 a DIN a guľa s plným otvorom poskytuje neobmedzený prietok pri nominálnom otvore. Sada sedadiel z PTFE poskytuje ochranu proti kyselinám, zásadám, soliam a vysoko čistej vode. Kompaktné telo umožňuje montáž na panel, čo umožňuje upevnenie ventilu cez prístrojovú dosku alebo stenu krytu zariadenia s rukoväťou a výstupom prístupným spredu. Konfigurácie so závitom a hadicovým ostňom pokrývajú hadičky a malé potrubné spoje. Ventil sa dodáva na výrobu zariadení OEM, vybavenie laboratórií, montáž vzorkovacej lišty a stavbu pilotného zariadenia.
DN8–DN25 Menovitý vývrt
PN10 Tlaková trieda
0 až 93 °C CPVC služba
Montáž na panel Spôsob upevnenia
Kompaktná inštalácia
Znížená dĺžka tela a zametanie rukoväte umožňujú husté zoskupenie ventilov na rozdeľovačoch, vzorkovacích paneloch a predných častiach zariadení, kde sa štandardné guľové ventily nehodia.
Upevnenie panelov
Telo prijíma upevnenie na panel, takže ventil môže byť zaistený cez stenu prístrojovej dosky, pričom rukoväť a výstup sú umiestnené na strane operátora.
Full Port Bore
Guľový otvor zodpovedá nominálnej veľkosti potrubia, takže vzorkovacie a dávkovacie potrubia s malým priemerom nespôsobujú tlakovú stratu typickú pre laboratórne ventily s redukovaným vstupom.
Výber materiálu
UPVC pokrýva všeobecné chemické zaťaženie do 60 °C. CPVC rozširuje rovnaký kompaktný ventil na 93 °C pre horúce korozívne a vysoko čisté médiá.
Konštrukcia ventilov
Materiál tela UPVC · CPVC
Materiál lopty Pochrómovaná mosadz · Pevný CPVC
Materiál sedadla PTFE
Ukončite pripojenia Závitové · Hrot hadice · Zásuvka
Rukoväť Páka, zdvih 90°
Odkaz na dizajn ASTM D2467 · DIN 8061/8062
Prevádzková obálka
UPVC strop 60°C
CPVC strop 93°C
Hodnotenie tlaku PN10 pri teplote okolia
Rozsah pH média UPVC 2–12 · CPVC 1–14
Vákuová služba 0,5 bar absolútne pri 20 °C
Prietoková charakteristika Plný port, nízka tlaková strata
Aplikačné kontexty
01
Laboratórne a analytické
Reagenčné vedenia, odberové kohútiky, vypúšťacie body a kvapalinové okruhy namontované na stole, kde sa vyžaduje kompaktná izolácia.
02
Prístrojové vybavenie a odber vzoriek
Prívodné vedenia analyzátora, vzorkovacie lyžiny a prístrojové slučky namontované na paneli vyžadujúce pozitívnu izoláciu pri malom otvore.
03
Chemické a farmaceutické
Dávkovacie linky, poloprevádzkové okruhy a CIP zásobujú vetvy manipulujúce s kyselinami, zásadami a čistenou vodou.
04
Elektronika a ultračistá voda
Odbočky na ultračistú vodu, napájacie body pre mokré lavice a linky na odber vzoriek elektronickej vody.
05
Fotovoltaické a lítiové
Vzorkovacie body leptadla a elektrolytu, prívod činidla s malým priemerom a izolácia pilotného vedenia.
06
Úprava vody a automobilový priemysel
Kohútiky na odber vzoriek odpadových vôd, vetvy chladiacej vody, okruhy umývania dielov a prístrojové vybavenie lakovacej linky.
Inštalácia a manipulácia
  • Pred montážou skontrolujte typ koncového pripojenia a nominálny otvor podľa plánu potrubia alebo potrubia.
  • Naneste PTFE pásku len na vonkajšie závity, pričom prvé dva závity nechajte voľné, aby sa páska nedostala do dráhy toku.
  • Ručne utiahnite závitové spoje a potom pomocou remienkového kľúča neposúvajte viac ako jednu až dve otáčky.
  • Pri montáži na panel overte hrúbku panelu a rozmery výrezu vzhľadom na upevňovací rozmer karosérie.
  • Pred natlakovaním ovládajte rukoväť v celom rozsahu 90°, aby ste sa uistili, že sa guľa voľne otáča.
  • Označte polohu otvorenia a zatvorenia ventilu na panelových inštaláciách, kde nie je viditeľná zarážka rukoväte.
Limity a preventívne opatrenia
  • UPVC servisný strop je 60°C; CPVC strop je 93°C. Neprekračujte limit materiálu tela.
  • Hodnotenie tlaku is PN10 at ambient temperature and derates with temperature per the published curve.
  • Nie je určené pre parnú prevádzku, rýchle tepelné cykly alebo plynné médiá nad 2 bary.
  • Nepoužívajte telesá CPVC s koncentrovanými oxidačnými kyselinami, ako je kyselina dusičná nad 15%.
  • Nepoužívajte rukoväť ako páku na vyrovnanie potrubia; krútiaci moment aplikovaný cez rukoväť môže poškodiť tesnenie vretena.
  • Pri inštalácii vonku alebo pod strešnými oknami chráňte telo pred dlhodobým vystavením UV žiareniu.
  • Na PTFE sedlá alebo tesnenia drieku neaplikujte mazivá na báze ropy.
Technické a obstarávacie otázky
Aké koncové pripojenia sú k dispozícii?
V závislosti od menovitého otvoru sú k dispozícii závitové konce, hadicové ostne a hrdlové konce rozpúšťadla. Závitové konce vyhovujú malým potrubným a prístrojovým armatúram, hadicové ostne sa hodia k flexibilným hadičkám v laboratórnych obvodoch a hrdlové konce sa hodia na potrubia s malým priemerom zvárané rozpúšťadlom. V dopyte uveďte typ pripojenia a štandard.
Ako je určený rozmer montáže na panel?
Uveďte hrúbku panelu a požadovaný priemer výrezu alebo upevňovací závit. Upevňovací rozmer telesa ventilu a maximálna hrúbka panelu, do ktorého sa zmestí, sú potvrdené v potvrdení objednávky, takže panel možno navŕtať ešte pred príchodom ventilu na miesto.
Je ventil vhodný na odber vzoriek?
áno. Otvor s plným otvorom a kompaktné telo robia ventil vhodný pre odberové kohútiky a prívodné potrubia analyzátora. Pre odber vzoriek s vysokou čistotou špecifikujte teleso CPVC s PTFE sedlami a potvrďte, že typ koncového pripojenia nezavádza mŕtvy objem v bode odpichu.
Aké certifikáty sprevádzajú zásielku?
Štandardne sa vydávajú certifikáty zhody s odkazom na ASTM D2467 a DIN 8061/8062. Správy o materiáloch šarží a záznamy o tlakových skúškach sú k dispozícii na vyžiadanie pre balíky projektovej dokumentácie. Certifikáty pre triedy kompatibilné s FDA sú k dispozícii tam, kde je telo UPVC špecifikované pre styk s pitnou vodou alebo potravinami.
Aká je odporúčaná náhradná politika pre panelové inštalácie?
Pre zostavy panelov držte jeden náhradný ventil na desať inštalovaných jednotiek každej kombinácie otvoru a materiálu, plus malú zásobu súprav sediel z PTFE. Pretože ventil je kompaktný a má nízke náklady v porovnaní s panelovou zostavou, náhradné diely na úrovni jednotky sú zvyčajne praktickejšie ako výmena sedla na mieste pri malých veľkostiach otvoru.
Dodáva sa pre výrobu zariadení OEM, vybavenie laboratórií, montáž vzorkovacích lyžín a stavbu pilotných zariadení v chemickom, metalurgickom, fotovoltaickom, jadrovom, lítiovom, elektronických polovodičovom, potravinárskom, farmaceutickom, automobilovom a priemyselnom sektore úpravy vody. Mediálne pokrytie zahŕňa kyslé a alkalické kvapaliny, ultračistú vodu, pitnú vodu, elektronickú vodu a priemyselnú odpadovú vodu.
ASTM D2467 DIN 8061/8062 PN10 Plný prístav Montáž na panel Sedadlo z PTFE
Odporúčané produkty
Spoločnosť
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína Guľový kohútik SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru Guľový kohútik SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Národný high-tech podnik
  • Osvedčenie
  • Osvedčenie
Novinky
Zanechajte správu
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Prísna kontrola kvality

    Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

    Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testovanie presného výkonu
    V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

    ● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
    ● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
    ● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
    ● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
    ● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

Guľový kohútik SCH8O/DIN UPVC/CPVC Znalosť odvetvia

Sprievodca výberom a aplikáciou Labbock guľový ventil v priemyselnom potrubnom systéme

V priemyselnom potrubnom systéme je guľový ventil Labbock široko používaný v mnohých kľúčových odvetviach vďaka spoľahlivému tesneniu, odolnosti voči korózii a dlhej životnosti. Rôzne pracovné podmienky majú rôzne požiadavky na materiál, úroveň tlaku a tesniaci výkon guľových ventilov. Nasleduje výberové body a analýza scenára aplikácie guľového ventilu Labbock vo viacerých odvetviach:

1. Bezpečná pitná voda a pitná voda
Požiadavky na výber: Používajte potravinársku nehrdzavejúcu oceľ (napríklad SS316) alebo tesnenia EPDM, aby ste zabránili zrážaniu ťažkých kovov a splnili hygienické normy (napríklad FDA, WRAS).
Aplikačné scenáre: Mestská vodovodná sieť, úpravňa vody, systém dodávky pitnej vody vyžadujúci nulový únik, aby sa zabránilo znečisteniu.

2. Hutnícky priemysel
Požiadavky na výber: Odolnosť voči vysokej teplote, odolnosť proti opotrebovaniu, materiál telesa ventilu je zvyčajne uhlíková oceľ alebo legovaná oceľ a tesnenia sú kovové tvrdé tesnenia alebo PTFE, aby sa prispôsobili médiám s vysokou prašnosťou a vysokou koróziou (ako je kaša, vysokoteplotné spaliny).
Aplikačné scenáre: chladiaci systém vysokej pece, výrobná linka na valcovanie ocele, kontrola korozívnych kvapalín v tavení.

3. Fotovoltický priemysel
Požiadavky na výber: vysoká čistota, nízke znečistenie časticami, telo ventilu je vyrobené z ultračistej nehrdzavejúcej ocele (SS316L) a tesniaci materiál je PTFE alebo perfluoroéterová guma (FFKM), aby sa zabránilo kontaminácii silikónovým materiálom.
Aplikačné scenáre: výroba polysilikónu, preprava chemických kvapalín v procese výroby solárnych článkov a kontrola vysoko čistých plynov.

4. Jadrová energetika
Požiadavky na výber: odolnosť voči žiareniu, odolnosť voči vysokému tlaku a vysokej teplote, musí spĺňať certifikáciu jadrovej triedy ASME III, materiálom je zvyčajne grafitové tesnenie z nehrdzavejúcej ocele, aby sa zabezpečila spoľahlivosť v extrémnych pracovných podmienkach.
Aplikačné scenáre: chladiaci systém jadrových ostrovov, spracovanie kvapalného rádioaktívneho odpadu, izolácia hlavného parovodu.

5. Elektronický polovodič
Požiadavky na výber: ultra vysoká čistota, odolnosť proti chemickej korózii, telo ventilu je vyrobené z elektrolyticky leštenej nehrdzavejúcej ocele 316L a tesnenie môže byť obloženie PTFE alebo PFA, aby sa zabránilo kontaminácii časticami a kovovými iónmi.
Aplikačné scenáre: výroba plátkov, dodávka leptacej kvapaliny, systém ultračistej vody (UPW).

6. Medicína
Požiadavky na výber: sterilný dizajn, jednoduché čistenie (CIP/SIP), materiál musí spĺňať normy GMP, zvyčajne 316L nerezové tesnenia EPDM/FKM.
Aplikačné scenáre: kontrola biofarmaceutických tekutín, systém vody na injekciu (WFI), podávanie sterilného kultivačného média.

7. Úprava priemyselných vôd
Požiadavky na výber: odolnosť proti korózii, proti usadzovaniu vodného kameňa, vhodné pre kyslé a alkalické médiá, voliteľný ventil obložený PVC alebo duplexná nehrdzavejúca oceľ, tesnenia EPDM alebo Viton.
Aplikačné scenáre: cirkulujúca chladiaca voda, systém reverznej osmózy (RO), zariadenie na dávkovanie chemikálií.

8. Priemyselné odpadové vody
Požiadavky na výber: odolnosť proti korózii, odolnosť proti opotrebovaniu, materiál telesa ventilu môže byť liatinový epoxidový náter alebo duplexná oceľ, používajú sa tesnenia PTFE alebo NBR, vhodné pre odpadové vody obsahujúce častice a vysoký obsah soli.
Aplikačné scenáre: čistiarne odpadových vôd, galvanické čistenie odpadových vôd, systémy vypúšťania chemických odpadových vôd.

Zhrnutie kľúčových faktorov pri výbere
Vlastnosti média: korozívnosť, obsah častíc, teplota/tlak.
Materiálové zladenie: nehrdzavejúca oceľ, zliatina, výber plastového obloženia.
Technológia tesnenia: mäkké tesnenie (EPDM, PTFE) alebo kovové tvrdé tesnenie.

Priemyselná certifikácia: ako ASME, FDA, GMP, štandardy jadrovej kvality atď. $ $
