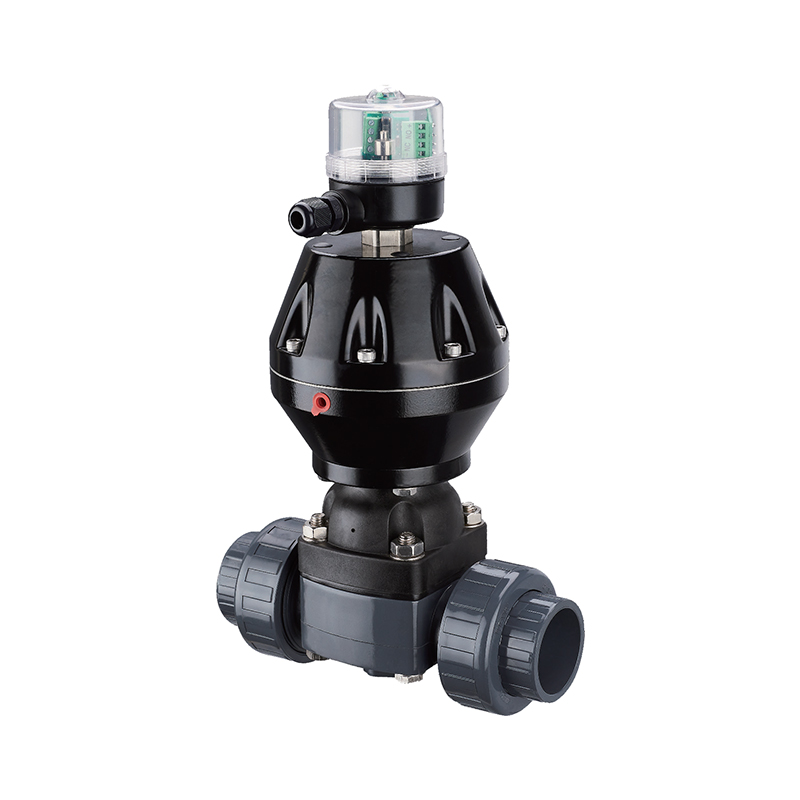

SCH8O/DIN Pneumatický dvojitý membránový ventil z UPVC

Pneumatický membránový ventil s dvojitým pohonom z UPVC je vyrobený z materiálu UPVC, ktorý ponúka odolnosť proti korózii a ľahké vlastnosti. Vďaka konštrukcii s dvojitým pohonom ovládaným pneumaticky je ventil vysoko flexibilný a spoľahlivý. Funguje na základe pneumatickej sily a zdvíhacieho pohybu membrány. Riadením zdroja vzduchu na zmenu tlaku vo vzduchovej komore sa membrána pohybuje nahor a nadol, čo umožňuje otváranie a zatváranie ventilu. Bežne sa používa v aplikáciách vyžadujúcich odolnosť proti korózii a kontrolu tekutín, ako napríklad v chemickom, farmaceutickom a potravinárskom priemysle. Ventil má jednoduchú konštrukciu, nízke náklady na údržbu a predĺžené intervaly údržby. Jeho presné riadenie prietoku ho robí vhodným pre rôzne tekuté médiá.

Kontaktujte nás

Predchádzajúce：SCH8O/DIN Pneumatický UPVC prírubový membránový ventil
Ďalej：SCH8O/DIN UPVC/CPVC elektrický škrtiaci ventil

parameter aplikácia Technické normy

Charakteristickým znakom pneumatického membránového ventilu s dvojitou cestou z UPVC je to, že membrána oddeľuje vnútornú dutinu spodného telesa ventilu od vnútornej dutiny horného krytu ventilu, takže driek ventilu, kotúč ventilu a iné časti umiestnené nad membránou nie sú korodované médiom a je vynechaná tesniaca štruktúra tesnenia a nedochádza k úniku média. Priečka vnútornej dutiny je membrána vyrobená z gumy alebo plastu s mäkkým tesnením, ktorá má dobrý tesniaci výkon.

NIE	Meno	Materiál
1	Telo	UPVC
2	Membrána	EPDM
2a	Kopírovať	EPDM
3	disk	NILO
4	Kryt	UPVC
5	Stonka	2Cr13
6	Stonka nut	HPb59-1
7	Valec	Zliatina hliníka
8	Čiapka	Plastové

VEĽKOSŤ/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN (MPa)		0.6	0.6	0.6	0.6	0.6	0.6

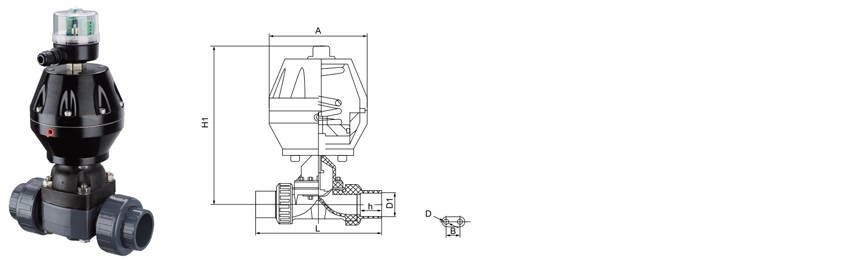

	Veľkosť (mm) štandardné	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Odkaz	H1	195	200	210	228	240	290
	Odkaz	W (kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · Membrána · DUÁLNY POHON

Pneumatický UPVC dvojitý membránový ventil

Typ prepadu · Bez paketového · Tandemové ovládanie · PN10

Pneumatický membránový ventil SCH8O/DIN z UPVC s dvojitým pohonom je pneumaticky ovládaný uzatvárací ventil pre priemyselné potrubné systémy manipulujúce s korozívnymi kvapalinami, ultračistou vodou a odpadovou vodou. Flexibilná membrána upnutá medzi telom a kapotou tvorí jedinú pohyblivú bariéru, takže médium neprichádza do kontaktu s driekom, pohonom alebo atmosférou. Konfigurácia s dvojitým pohonom využíva dve pneumatické ovládacie jednotky na zdieľanom drieku, čo umožňuje poháňať dve telesá ventilov z jedného riadiaceho signálu so synchronizovaným zdvihom. UPVC telo poskytuje chemickú odolnosť v kyselinách, zásadách a soli. Geometria hrádze poskytuje priamu dráhu, keď je otvorená a pozitívne sa zatvára proti suspendovaným časticiam.

DN15–DN100 Nominálna veľkosť

PN10 Tlaková trieda

0 až 60 °C servis UPVC

4-6 barov Prívod vzduchu

Bezobalová konštrukcia

Membrána izoluje driek a pohon od média. Neexistuje žiadne dynamické tesnenie drieku, takže cesty prchavých emisií cez upchávku sú skôr odstránené dizajnom ako kontrolované údržbou.

Dual Drive na jednej stopke

Dve pneumatické ovládacie jednotky zdieľajú spoločný driek a poháňajú párové telesá ventilov z jedného riadiaceho signálu. Zdvih je synchronizovaný mechanicky, takže spárované izolačné body sa otvárajú a zatvárajú spolu bez samostatnej logiky.

Tolerancia pevných látok pri zatváraní

Geometria hrádze sa uzatvára proti suspendovaným časticiam namiesto toho, aby ich zachytávala medzi guľou a sedlom. Vďaka tomu je tento dizajn použiteľný pri prevádzke v blízkosti kalu, kde by sedadlá s tesnou vôľou bodovali alebo sa zasekávali.

Pole vymeniteľná membrána

Membrána je opraviteľná opotrebiteľná súčasť, ktorú je možné vymeniť bez demontáže telesa z potrubia. Rozsah vypnutia je obmedzený na izoláciu vedenia a odstránenie kapoty.

Konštrukcia ventilov

Materiál tela UPVC

Typ tela Typ prehrady, priamy

Možnosti membrány EPDM · PTFE s povrchom EPDM · FKM

Pripojenie Zásuvka · Prírubová DIN PN10 · Závitová

Odkaz na dizajn DIN EN 16139 · ISO 21787 · ASTM D1784

Ovládanie a ovládanie

Konfigurácia pohonu Dvojité, tandemové jednotky

Prívod vzduchu 4-6 barov, filtered and dry

Funkcia Normálne zatvorené · Normálne otvorené · Dvojčinné

Ovládacie rozhranie Solenoidový ventil, 3/2 alebo 5/2 cestný

Spätná väzba Polohové koncové spínače voliteľné

Príslušenstvo Regulátor vzduchového filtra · Manuálne ovládanie

Matica výberu membrány

Membrána Vhodnosť médií Teplotný strop Životnosť cyklu

EPDM Kyseliny, zásady, soli, pitná voda, odpadová voda 60 °C Vysoká

EPDM s PTFE povrchom Silné kyseliny, rozpúšťadlá, vysoko čisté médiá 60 °C Mierne

FKM Oxidačné činidlá, uhľovodíky, chlórované médiá 60 °C Mierne

Pred uvoľnením objednávky musí byť výber membrány potvrdený vzhľadom na procesné médium, koncentráciu a prevádzkovú teplotu. Strop materiálu tela určuje hodnotenie zostavy.

Priemyselné spravodajstvo a procesné médiá

chémia a metalurgia Prenos kyselín a zásad, dávkovacie linky, moriace okruhy, dávkovanie činidiel

Fotovoltika a lítium Cirkulácia leptacieho kúpeľa, prenos elektrolytu, soľanka a manipulácia s činidlami

Jadrová a energetická pomocná Pomocné chladiace slučky, demineralizovaná voda, chemické vstrekovacie linky

Elektronický polovodič Distribúcia ultračistej vody, elektronická voda, zásobovanie mokrou lavicou

Food & Pharmaceutical Pitná voda, čistená voda, prívodné a spätné slučky CIP

Automobilová a priemyselná voda Umývanie dielov, cirkulácia farieb, neutralizácia priemyselných odpadových vôd

Požiadavky na uvedenie do prevádzky

Pred uvoľnením dodávky skontrolujte typ pripojenia telesa, nominálnu veľkosť a materiál membrány voči izometrickému potrubiu.
Skontrolujte tlak prívodu vzduchu na vstupe ovládača za podmienok prietoku; udávaný rozsah je 4–6 bar na ventile.
Inštalujte s driekom ventilu vo zvislej polohe, ak je to možné, a skontrolujte orientáciu prepadu vzhľadom na smer prúdenia.
Pneumaticky cyklujte spárované telesá plným zdvihom a potvrďte synchronizovaný pohyb zdieľaného predstavca.
Nastavte funkciu solenoidového ventilu a potvrďte, že poloha zlyhania zodpovedá bezpečnostným požiadavkám zariadenia.
Zaznamenajte dátum inštalácie membrány na štítok údržby pre sledovanie životnosti cyklu.

Limity aplikácie

Prevádzkový strop karosérie z PVC je 60°C. Neprekračujte túto hodnotu ani tam, kde sa hodnota membrány javí ako vyššia.
Menovitý tlak je PN10 pri teplote okolia; zníženie podľa zverejnenej krivky tlak-teplota.
Nie je určené pre parnú prevádzku alebo pre rýchle tepelné cyklovanie.
Nepoužívajte s koncentrovanými oxidačnými kyselinami, ako je kyselina dusičná nad 15% v tele UPVC.
Prívod vzduchu must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Neprevádzkujte pohon nad menovitý zdvih; prejazd stláča membránu proti hrádzu a skracuje životnosť.
Vonkajšia inštalácia vyžaduje UV stabilizáciu karosérie alebo vonkajší ochranný náter.

Obstarávanie a inžinierske otázky

Čo v praxi znamená konfigurácia s dvojitým pohonom?

Dve pneumatické ovládacie jednotky sú namontované na spoločnom drieku a pracujú spoločne a poháňajú dve telesá membránových ventilov z jedného riadiaceho signálu. Používa sa tam, kde sa musia spárované izolačné body otvárať alebo zatvárať synchronizovane, ako napríklad napájacie a vratné vetvy slučky, alebo ak sa vyžaduje redundantné uzavretie na jednej procesnej linke.

Aké informácie sú potrebné na vystavenie cenovej ponuky?

Uveďte nominálnu veľkosť, typ pripojenia telesa, materiál membrány, tlak prívodu vzduchu, požadovanú poruchovú polohu (normálne zatvorená, normálne otvorená alebo dvojčinná), procesné médium a koncentráciu, prevádzkovú teplotu a či usporiadanie s dvojitým pohonom poháňa dve samostatné vedenia alebo dva body na rovnakom vedení. Množstvo a harmonogram dodávok sú potrebné pre komerčné hodnotenie.

Ako často by sa mala membrána vymieňať?

Intervaly výmeny závisia od frekvencie cyklov, agresivity média a prevádzkovej teploty. Pri nepretržitom dávkovaní chemikálií sa plánovaný interval výmeny zvyčajne nastavuje z údajov životnosti cyklu pre špecifickú zlúčeninu membrány. Membrána by sa mala kontrolovať pri každom plánovanom intervale údržby bez ohľadu na počet cyklov a mala by sa vymeniť, ak dôjde k viditeľnej deformácii, opuchu alebo strate tesnenia na hrádzi.

Sú dodané materiálové a skúšobné certifikáty?

Štandardne sa vydávajú certifikáty zhody s odkazmi na normy DIN EN 16139, ISO 21787 a ASTM D1784. Správy o materiáloch na úrovni šarží, záznamy o skúške plášťa a tesnenia a skúšobné listy funkcie ovládača sú k dispozícii na vyžiadanie pre balíky projektovej dokumentácie.

Môže byť ventil dodaný pre médiá obsahujúce kal alebo pevné látky?

Konštrukcia hrádzovej membrány lepšie toleruje suspendované látky ako guľôčkové alebo motýľové konštrukcie, pretože uzáver nezávisí od tesnej vôle sedla. Avšak abrazívne pevné látky urýchľujú opotrebovanie membrány. Pre médiá s významným obsahom abrazíva špecifikujte zmes zosilnenej membrány a skráťte plánovaný interval výmeny. Špecifické odporúčanie konzultujte s výrobným závodom s distribúciou veľkosti častíc a koncentráciou pevných látok.
