Chemické a lítiové ventily UPVC/CPVC (DIN/ANSI): Komplexný sprievodca

V náročnom svete manipulácie s priemyselnou tekutinou je výber vhodných ventilov prvoradý pre bezpečnosť, efektívnosť a dlhovekosť. Pri riešení korozívnych chemikálií, vrátane rôznych kyselín, báz a najmä lítiových zlúčenín, sú rozhodujúce špecializované materiály a vzory. Neplasticizované chloridyvinylchlorid (UPVC) a chlórované chloridové chlorid (CPVC) , vyrobené podľa štandardov DIN a ANSI, ponúkajú robustné riešenia pre také náročné aplikácie. Tento článok poskytuje komplexný prehľad týchto základných komponentov, pokrývajúcich ich materiálne vlastnosti, štrukturálne návrhy, aplikačné scenáre a praktické úvahy o výber, inštalácii a údržbe.

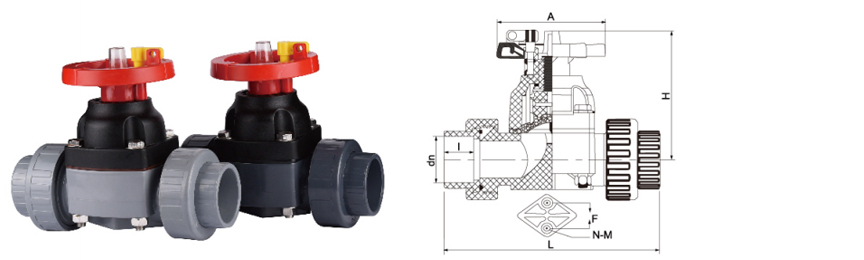

Sch8o/din Union Mexapragm Valve

1. Vlastnosti materiálu a výber: UPVC vs. CPVC

Sila jadra týchto ventilov spočíva v ich polymérnej konštrukcii. Pochopenie rôznych vlastností UPVC a CPVC je zásadné pre optimálny výber materiálu:

UPVC (Unplasticized Polyvinylchlorid): UPVC je tuhý, silný a nákladovo efektívny termoplastický termoplastický známy pre svoju vynikajúcu chemickú odolnosť voči širokému spektru kyselín, alkál, solí a mnohých organických rozpúšťadiel. Vykazuje dobrú pevnosť a tuhosť v ťahu, vďaka čomu je vhodný pre okolité a mierne zvýšené teplotné aplikácie. Hladký otvor spoločnosti UPVC tiež minimalizuje trenie a škálovanie, čo podporuje efektívny tok.
CPVC (chlórovaný polyvinylchlorid): CPVC je postchlórovaná verzia PVC, ktorá zvyšuje jeho chemický odpor a významne zvyšuje svoje schopnosti manipulácie s teplotou v porovnaní s UPVC. Môže odolať vyšším tlakom a teplotám, vďaka čomu je ideálny pre agresívnejšie chemické prostredie a prenos horúcej tekutiny. CPVC ponúka vynikajúci výkon proti silným kyselinám a bázam pri zvýšených teplotách, ktoré sa často vyskytujú pri spracovaní lítia a iných chemických odvetví.

Úvahy o výbere:

Chemická kompatibilita: Vždy krížovo referencie špecifické chemikálie, s ktorými sa zaobchádza s grafmi chemického rezistencie, poskytované výrobcami ventilov pre UPVC aj CPVC. Venujte veľkú pozornosť koncentrácii a teplote.
Temperature Range: If the fluid temperature exceeds UPVC's recommended limits (typically around $60^\circ\text{C}$ or $140^\circ\text{F}$), CPVC becomes the mandatory choice. CPVC can generally operate effectively up to $93^\circ\text{C}$ or $200^\circ\text{F}$, and even higher for intermittent exposure.
Hodnotenie tlaku: Oba materiály majú špecifické hodnotenie tlaku, ktoré sa znižujú so zvyšujúcou sa teplotou. Uistite sa, že hodnotenie tlaku vybraného ventilu presahuje maximálny prevádzkový tlak systému.
Analýza nákladov a prínosov: Zatiaľ čo CPVC vo všeobecnosti prikazuje vyššiu cenu, jej rozšírená teplota a chemický odpor často odôvodňujú investície do kritických aplikácií, čo vedie k dlhšej životnosti a zníženiu nákladov na údržbu.

2. Typ ventilu a konštrukčný dizajn

Ventily UPVC a CPVC sú k dispozícii v rôznych konfiguráciách, z ktorých každá je navrhnutá tak, aby spĺňala špecifické požiadavky na reguláciu toku. Výber typu ventilu výrazne ovplyvňuje výkon a vhodnosť pre danú aplikáciu.

Ball ventily: Patria medzi najbežnejšie typy kvôli ich vynikajúcim vypnutím a jednoduchou prevádzkou štvrtiny. Obsahujú rotujúcu guľu s otvorom, ktorá pri zarovnaní s potrubím umožňuje tok a keď je kolmo, zastaví ju. K dispozícii v skutočných únii, kompaktných a prírubových dizajnoch.
True Union Ball ventily: Umožnite ľahké odstránenie a údržbu bez rozloženia celého potrubia.
Kompaktné guľové ventily: nákladovo efektívne a úsporné priestory, často používané na zapnuté aplikácie.
Ventily bránice: Ideálne pre vysoko korozívne alebo abrazívne médiá a pre aplikácie vyžadujúce presné riadenie toku. Flexibilná membrána oddeľuje telo ventilu od tekutiny, čím zabraňuje kontaktu média s prevádzkovým mechanizmom. Tento dizajn ponúka vynikajúcu integritu úniku a je obzvlášť vhodná pre kalule alebo tekutiny s suspendovanými tuhými látkami.
Skontrolujte ventily (ventily bez návratu): Navrhnuté tak, aby umožňovali prietok iba v jednom smere, čo zabráni spätnému toku, ktorý by mohol poškodiť čerpadlá alebo kontaminovať procesy. Bežné typy zahŕňajú kontrolu guľôčok a kontrolné ventily.
Ventily motýľa: Často sa používajú na potrubia väčšieho priemeru, kde sú obavy priestor a hmotnosť. Obsahujú rotujúci disk, ktorý riadi tok. Ich škrtiace schopnosti, ktoré ponúkajú rýchlu prevádzku, nie sú vo všeobecnosti také presné ako guľové alebo membránové ventily.
Ventily Globe: Primárne používané na škrtenie a reguláciu toku. Sú vybavené pohyblivým diskom a stacionárnym kruhovým sedadlom, ktoré ponúkajú dobrú kontrolu toku, ale s vyšším poklesom tlaku v porovnaní s inými typmi.
GATE VENTILS: Navrhnuté pre úplnú alebo plnú službu blízkych, nie na škrtenie. Keď sú úplne otvorené, ponúkajú minimálny pokles tlaku. Menej bežné v chemických plastových aplikáciách kvôli ich návrhu, ale stále sú k dispozícii.

Úvahy o konštrukcii:

DIN vs. ANSI NADLEJTE: Tieto sa vzťahujú na štandardy rozmerov a tlaku. Din (Deutsches Institut Für Normung) sa bežne používa v Európe, zatiaľ čo v Severnej Amerike prevláda ANSI (Americký národný inštitút štandardov). Zabezpečiť kompatibilitu s existujúcimi potrubnými systémami.
Tesniace materiály: Účinnosť všetkých závesov ventilu na jeho tesniacich komponentoch. EPDM (etylénový propylén dién monomér) a FPM/FKM (fluórované gumy, napr. Viton®) sú bežnou voľbou. EPDM je vo všeobecnosti dobré pre mnoho kyselín a základní, zatiaľ čo FKM ponúka vynikajúcu odolnosť voči širšiemu rozsahu agresívnych chemikálií vrátane mnohých organických rozpúšťadiel a ropných výrobkov. Výber musí byť v súlade s chemickou kompatibilitou média.
Koncové pripojenia: Bežné typy pripojenia zahŕňajú zásuvku (zvar rozpúšťadla), závitové (NPT alebo BSP) a prírubové. Pripojenia na prírub poskytujú ľahkú inštaláciu a odstránenie na údržbu vo väčších priemeroch.

3. Aplikačné scenáre, príručka výberu, inštalácia a údržba

Vďaka všestrannosti ventilov UPVC a CPVC ich robí nevyhnutnými v mnohých odvetviach, najmä tých, ktoré sa zaoberajú korozívnymi a citlivými médiami.

Aplikačné scenáre:

Chemické spracovanie: prenos kyselín (sulfurka, hydrochlorka, dusnačka), alkalis (hydroxid sodný), soľanky a rôzne ďalšie agresívne chemikálie.
Úprava vody: Používa sa v reverznej osmóze (RO), deionizácia (DI) a čistiarne odpadových vôd na manipuláciu s korozívnymi chemikáliami, ako sú chlór, koagulanty a nastavovače pH.
Výroba a spracovanie lítia: Kritické pre manipuláciu s lítiami, roztokmi a činidlami počas procesov extrakcie, rafinácie a výroby batérií, kde je prvoradý odpor proti korózii.
Farmaceutická a biotechnológia: Ideálne pre aplikácie vyžadujúce vysokú čistotu a odolnosť voči sterilizačným chemikáliám, aj keď často s vyššími stupňami materiálu.
Buničina a papier: Manipulácia s bieliacimi činidlami a spracovaním chemikálií.
Potraviny a nápoj: Špecifické stupne sa môžu použiť na sprostredkovanie určitých kyselín a čistiacich roztokov.
Výroba polovodičov: pre systémy dodávky ultra-puzdru a chemického dodávania.

Príručka výberu:

1. Identifikujte tekutinu: Stanovte presné chemické zloženie, koncentráciu, teplotu a tlak tekutiny.
2. Poraďte sa s grafmi chemického odporu: Overte kompatibilitu UPVC alebo CPVC s tekutinou a venujte veľkú pozornosť materiálom tesnenia (EPDM, FKM).
3. Určite požiadavky na prietok: Je ventil pre reguláciu/vypínanie zapínania/vypnutia, škrtenie, predchádzanie spätnému toku alebo odklonenie toku? Tým sa diktuje typ ventilu.
4. Zvážte hodnotenie tlaku a teploty: Uistite sa, že ventil vydrží maximálny prevádzkový tlak a teplotu. Pamätajte, že ratingy tlaku sa znižujú so zvyšujúcou sa teplotou.
5. Vyberte koncové pripojenia: Zarovnajte koncové pripojenia ventilu s existujúcemu potrubnému systému (zásuvka, závit, prírub).
6. Posúdiť faktory životného prostredia: Zvážte UV vystavenie, teplotu okolia a potenciálne mechanické napätie na ventile.
7. Vyhodnoťte náklady a celoživotnú hodnotu: Počiatočné náklady na zostatok s očakávanou životnosťou a požiadavkami na údržbu. Vyššie počiatočné náklady CPVC môžu byť kompenzované jeho trvanlivosťou v náročných podmienkach.

Osvedčené postupy inštalácie:

Čistota: Uistite sa, že všetky konce rúr a pripojenia ventilu sú pred montážou čisté a bez trosiek.
Správna podpora: Poskytnite primeranú podporu potrubia na zabránenie stresu na ventile, najmä pre väčšie veľkosti alebo ťažké komponenty.
Zváranie rozpúšťadiel (UPVC/CPVC): Používajte príslušný cement rozpúšťadla a primer špeciálne navrhnutý pre UPVC alebo CPVC. Postupujte podľa pokynov výrobcu pre časy vyliečenia.
Závitové pripojenia: Použite pásky tmelu závitu alebo pastu kompatibilnú s materiálom tekutiny a ventilu. Nevykonajte.
Prírubové pripojenia: Zaistite správny výber tesnenia (napr. EPDM, PTFE) a dokonca aj utiahnutie skrutky, aby ste zabránili únikom.
Orientácia ventilu: Nainštalujte ventily v správnom smere toku, ako je to znázornené šípkami na tele ventilu, najmä pre kontrolné ventily.
Vyhnite sa nadmernému potlačeniu: Nadmerný krútiaci moment počas inštalácie môže poškodiť telá plastových ventilov.

Údržba:

Pravidelná kontrola: Pravidelne kontrolujte ventily, či nie je známky netesností, praskania, sfarbenia alebo vonkajšieho poškodenia.
Detekcia úniku: Ihrous Acround Ac All Drobné úniky, aby sa zabránilo eskalácii a strate materiálu.
Funkčnosť ovládača: Ak sa používajú automatizované ventily, pravidelne kontrolujte prevádzku ovládačov a uistite sa, že sú správne namazané (ak je to potrebné).
Výmena tesnenia: V priebehu času sa môžu degradovať tesnenia (O-krúžky, membrány). Majte náhradné diely po ruke a dodržiavajte sa pokyny pre výrobcu na výmenu.
Čistenie: Pri určitých aplikáciách môže byť potrebné periodické čistenie, aby sa zabránilo hromadeniu, ktoré by mohlo brániť prevádzke ventilu. Používajte kompatibilné čistiace prostriedky.
Lubrikácia (ak je to použiteľné): Niektoré typy ventilov, napríklad guľôčkové ventily, môžu mať úžitok z občasného mazania ich stoniek, ak sú tuhé, pomocou maziva kompatibilných s materiálom ventilu a procesnou tekutinou.

Pochopením výrazných výhod materiálov UPVC a CPVC, výberom príslušného typu ventilu a konštrukčným dizajnom a dodržiavaním osvedčených postupov pre inštaláciu a údržbu môžu priemyselné odvetvia s istotou nasadiť tieto robustné ventily, aby sa zabezpečilo bezpečné, spoľahlivé a efektívne zaobchádzanie s najagresívnejšími chemickými a litskými tekutinou
