vyrobené na mieru SCH8O/DIN UPVC/CPVC spojovací membránový ventil Pre potravinársky priemysel/automobilový/elektronický

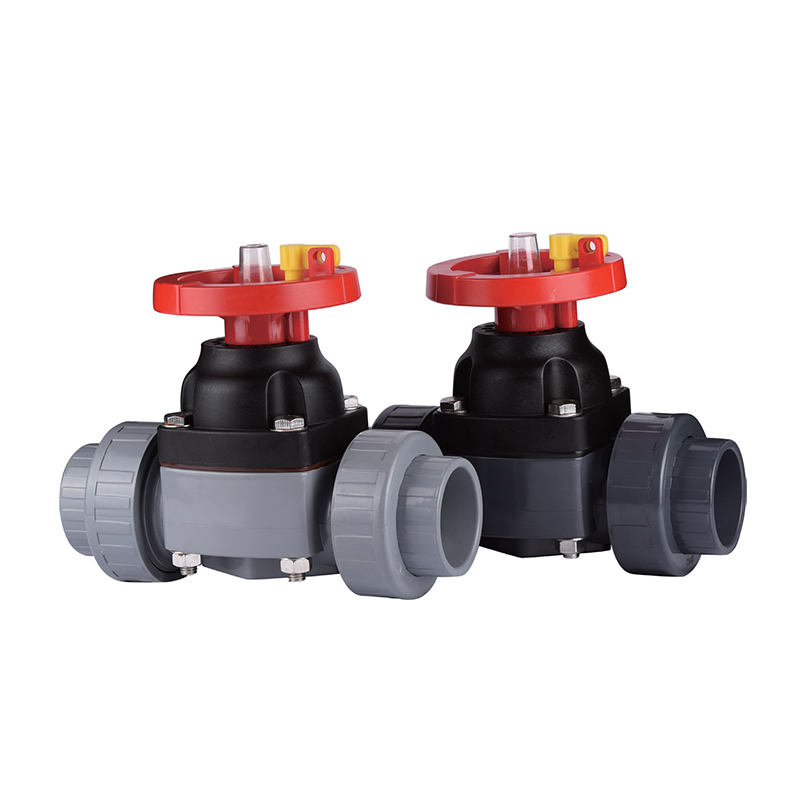

SCH8O/DIN UPVC/CPVC spojovací membránový ventil

SCH8O/DIN UPVC/CPVC spojovací membránový ventil

Kĺbový membránový ventil je účinné zariadenie na reguláciu tekutín široko používané v priemyselných odvetviach, ako je chemické spracovanie, farmaceutický priemysel, spracovanie potravín a úprava vody. Je navrhnutý tak, aby poskytoval tesniaci výkon a zaisťoval bezpečnosť a čistotu média.

Hlavnou črtou kĺbového membránového ventilu je jeho jedinečná membránová štruktúra. Táto konštrukcia nielen účinne izoluje telo ventilu od média, čím zabraňuje únikom a kontaminácii, ale umožňuje aj presné riadenie prietoku. Používatelia môžu jednoducho upraviť prietok tekutiny jednoduchým manuálnym alebo elektrickým ovládaním, aby vyhovovali potrebám rôznych procesov.

Ventil sa tiež ľahko inštaluje a udržiava, je vybavený štandardnými pripojovacími prírubami vhodnými pre rôzne potrubné systémy. Jeho dizajn navyše zohľadňuje jednoduché čistenie, vďaka čomu je ideálny pre aplikácie vyžadujúce vysoké hygienické štandardy.

Kontaktujte nás
  • SCH8O/DIN UPVC/CPVC spojovací membránový ventil
Predchádzajúce：UPVC/CPVC ⅰ guľový ventil
Ďalej：SCH8O/DIN UPVC/CPVC Membránový ventil s prírubou
parameter aplikácia Technické normy

  • VEĽKOSŤ/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DjaN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DjaN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

UKONČENIE ODDIELOVANIA DIN · IZOLÁCIA Membrány
SCH8O/DIN UPVC/CPVC spojovací membránový ventil
Spojovacia konštrukcia umožňuje rýchle odstránenie z potrubia bez narušenia susedného potrubia. Tesniaci mechanizmus membrány poskytuje úplnú izoláciu medzi kvapalinou a mechanizmom pohonu.
DN15-DN100 Rozsah veľkostí
PN10/PN16 Tlaková trieda
0-93 °C Prevádzkový rozsah CPVC
Koniec únie Rýchla údržba
01
Spojenie únie
Prevlečná matica so závitom umožňuje odstránenie telesa ventilu v priebehu niekoľkých sekúnd. Na výmenu alebo kontrolu membrány nie sú potrebné žiadne prírubové skrutky ani prestavba potrubia.
02
Tesnenie membrány
Flexibilná membrána vytvára utesnenie hrádzového typu. Médium je v kontakte iba s telom a spodným povrchom membrány – bez tesnenia, bez úniku tesnenia vretena.
03
Materiálové možnosti
UPVC teleso pre všeobecnú chemickú službu. CPVC telo pre zvýšenú teplotu a chlórované médiá do 93°C.
Technický profil
Materiály tela
UPVC (0-60 °C) · CPVC (0-93 °C)
Možnosti membrány
EPDM · PTFE s povrchom EPDM · FKM · CSM
štandard Únie
Vnútorné závity DIN alebo ASTM / objímka pre rozpúšťadlo
Hodnotenie tlaku
PN10 (UPVC) · PN16 (CPVC) pri 20 °C
Skúšobný tlak sedadla
1,1 × PN (tesné pre vzduchové bubliny)
Typy koncových pripojení
Zásuvka · Závitový (NPT/BSPT) · Prírubový adaptér
Priemyselné aplikácie
Chemické spracovanie Hutníctvo Fotovoltaické Jadrová pomocná látka Extrakcia lítia Elektronika / Polovodiče Jedlo a nápoje Farmaceutický Automobilový náter Priemyselná úprava vody
Spracované médiá
Kyseliny · Zásady · Ultračistá voda · Elektronická voda · Pitná voda · Priemyselná odpadová voda · Soľné roztoky
Tesniaci mechanizmus
Výkonnostné charakteristiky membrány
1
Bublinkotesný uzáver — Weir dizajn zaisťuje spoľahlivé utesnenie aj pri suspendovaných časticiach
2
Nulová netesnosť vretena — Žiadne dynamické tesnenia medzi kvapalinou a atmosférou
3
Inline vymeniteľné — Konštrukcia spojky umožňuje výmenu membrány bez odstránenia telesa ventilu z potrubia
4
Vizuálny indikátor polohy — Ručné koliesko ukazuje stav otvorené/zatvorené na diaľku
Údaje o rozmeroch a objednávaní
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (tvárou v tvár)
DIN EN 558 séria 1
Maximálny krútiaci moment (ručné koleso)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Hodnotenie vákua
0,3 bar absolútne (EPDM membrána)
Pokyny na inštaláciu
  • Tesniaci prostriedok na závity používajte len na vonkajšie závity – zabráňte kontaktu tesniaceho prostriedku s membránou
  • Potrubie podoprite do 300 mm od spojky, aby ste zabránili ohybovému namáhaniu
  • V prípade vodorovných vedení nainštalujte so zvislým driekom, aby sa znížilo usadzovanie sedimentu na prehrádke
  • Nepoužívajte ako koncový ventil bez podpory za výstupom
  • Pneumatické pohony vyžadujú filtrovaný, mazaný vzduch pri 4-6 baroch
Kritické prevádzkové limity
  • Neprekračujte teplotný rozsah membrány — EPDM max 80°C, PTFE max 120°C
  • Nie je určený na sterilizáciu parou nad 100°C
  • Zabráňte rýchlym výkyvom tlaku presahujúcim 1 bar/sekundu
  • Nevhodné pre plynný chlór alebo koncentrovanú kyselinu dusičnú s UPVC telom
  • Neovládajte ručné koleso za mechanickú zarážku (približne 2,5 otáčky zo zatvorenej do otvorenej polohy)
Sprievodca riešením problémov v teréne
▶ Ventil sa úplne nezatvorí
Membrána môže byť natiahnutá alebo chemicky opuchnutá. Vymeňte membránu. V prípade membrán s povrchom z PTFE skontrolujte deformáciu prúdenia za studena v oblasti kontaktu s prepadom.
▶ Netesnosť prevlečnej matice
Prevlečnú maticu utiahnite rukou plus 1/4 otáčky pomocou remienkového kľúča. Neuťahujte príliš – môže dôjsť k zadretiu nite. Skontrolujte O-krúžok alebo ploché tesnenie vo vnútri spojky.
▶ Prudké otáčanie ručného kolesa
Membrána sa môže prilepiť na hrádzu kvôli kryštalizovanému médiu. Opláchnite kompatibilným rozpúšťadlom. Naneste silikónové mazivo na závity vretena – nepoužívajte ropné mazivo.
▶ Znížený prietok v otvorenej polohe
Ručné koleso nemusí byť úplne zasunuté. Otočte proti smeru hodinových ručičiek o 2-3 ďalšie otáčky. Ak nedôjde k zlepšeniu, skontrolujte, či sa pod membránou nenachádzajú nečistoty.
Certifikované podľa DIN EN 16139
V súlade s normou ISO 21787
Materiály schválené WRAS (vybrané triedy)
FDA 21 CFR 177,2600 (EPDM membrána) $ $
