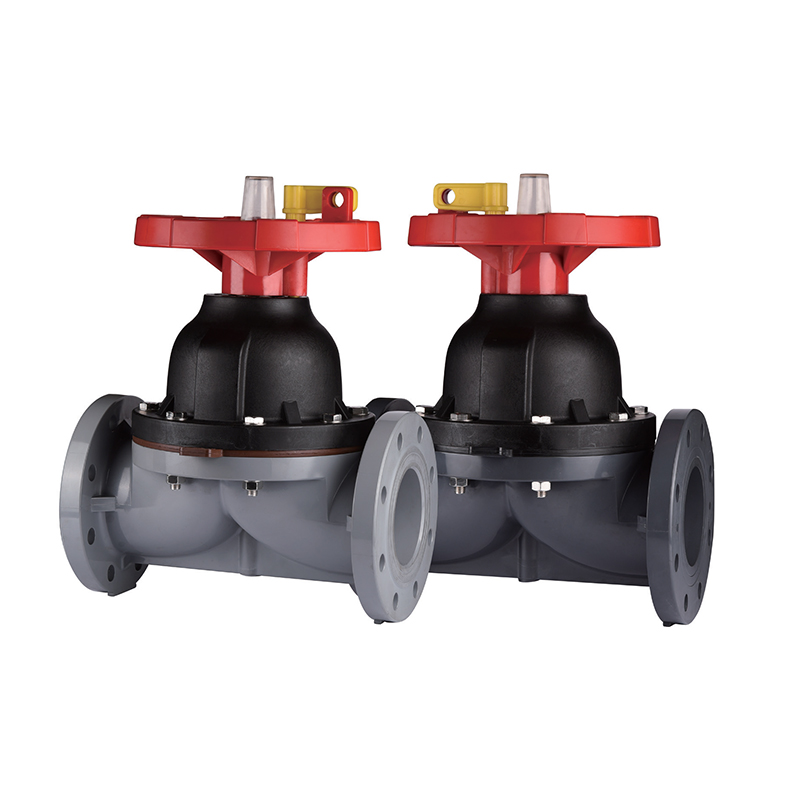

SCH8O/DIN UPVC/CPVC Membránový ventil s prírubou

Membránový ventil s prírubou UPVC/CPVC je zariadenie na reguláciu tekutín určené na manipuláciu s korozívnymi kvapalinami a plynmi. Je vhodný pre rôzne priemyselné odvetvia, vrátane chemického spracovania, čistenia odpadových vôd a spracovania potravín.

Jedinečná štruktúra prírubového membránového ventilu poskytuje tesniaci výkon počas otvárania a zatvárania, čím účinne zabraňuje úniku. Táto konštrukcia zaisťuje bezpečný transport tekutín a predlžuje životnosť ventilu. Ventil je ľahko ovládateľný a umožňuje používateľom ovládať prietok bez námahy manuálnymi alebo pneumatickými metódami, aby vyhovovali požiadavkám rôznych prevádzkových podmienok.

Naše membránové ventily s prírubou z UPVC/CPVC sa vyznačujú aj odolnosťou proti opotrebovaniu a starnutiu. Sú široko používané v oblastiach, ako je chemické spracovanie, čistenie odpadových vôd a poľnohospodárske zavlažovanie. $ $

Kontaktujte nás

Predchádzajúce：SCH8O/DIN UPVC/CPVC spojovací membránový ventil
Ďalej：SCH8O/DIN UPVC/CPVC Jednodielny prírubový guľový ventil

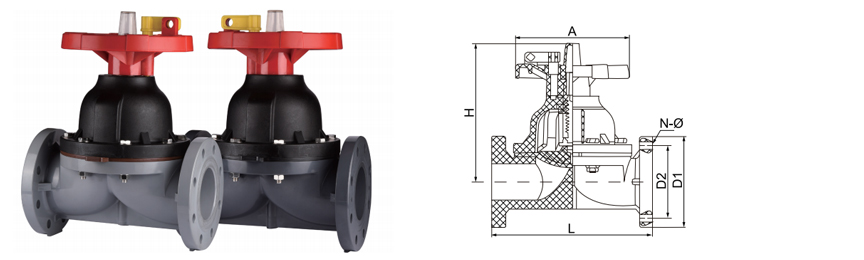

parameter aplikácia Technické normy

VEĽKOSŤ/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	140 dn
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

ŠTANDARD DIN · KONŠTRUKCIA JEDNOKUSU

SCH8O/DIN UPVC/CPVC Prírubový membránový ventil

Navrhnuté pre izoláciu korozívnych a vysoko čistých tekutín. Jednodielne telo príruby s membránovým tesniacim mechanizmom eliminuje únik upchávky a poskytuje bublinotesné uzatváranie.

DN15-DN100

Rozsah veľkostí

PN10 / PN16

Hodnotenie tlaku

-20 °C až 120 °C

Teplota CPVC

UPVC / CPVC

Materiály tela

◆ Materiálový systém

UPVC telo 0-60°C · pH 2-12 · Všeobecné kyseliny, zásady, ultračistá voda

CPVC telo 0-93°C · pH 1-14 · Zvýšená teplota, chlórované médiá

Možnosti membrány EPDM · PTFE · FKM · Hypalon

Jednodielne prírubové konce podľa DIN PN10/16. Žiadne netesnosti spojov na konci tela.

◆ Kľúčové špecifikácie

Pripojenie Integrálna príruba, DIN 2501

Tvárou v tvár DIN EN 558 séria 1

Test škrupiny 1,5 × PN (voda)

Test sedadla 1,1 × PN (vzduch alebo voda)

Vákuová služba 0,3 bar absolútne

Prevádzka Ručné koleso / Pneumatické / Elektrické

◆ Výhody membránového ventilu

Žiadne balenie stonky – nulový potenciál fugitívnych emisií
Izolácia medzi pohonom a kvapalinovým médiom
Zjednodušená dráha toku znižuje akumuláciu sedimentu
Vizuálny ukazovateľ polohy na ručnom kolese
Vymeniteľná membrána bez odstránenia tela z linky
Bublinotesné vypínanie v celom rozsahu tlaku

Priemyselné aplikácie

Kyseliny, zásady, ultračistá voda, elektronická voda, priemyselná odpadová voda

Ťažká chémia a metalurgia

Prenos kyseliny sírovej · Dávkovanie HCl · Moriace linky · Galvanické pokovovanie

Vysoká čistota a elektronika

Polovodičové mokré lavice · Fotovoltaické leptanie · Elektronická voda · Slučky na ultračistú vodu

Energia a lítium

Pomocné jadrové chladenie · Spracovanie lítiovej soľanky · Prenos chemikálií z batérie

Life Sciences & Food

Pharmaceutical WFI · Food CIP · Spracovanie nápojov · Výroba kozmetiky

Voda a životné prostredie

Neutralizácia priemyselných odpadových vôd · Pitná voda · Predúprava odsoľovaním

Automobilový a všeobecný priemysel

Cirkulácia e-povlaku · Umývanie dielov · Chladiaca voda · Oplachovanie

Poznámky k inštalácii a prevádzke

Membránový ventil musí byť nainštalovaný v úplne otvorenej alebo zatvorenej polohe pre skladovanie. Neskladujte so stlačenou membránou.
Poradie krútiaceho momentu: skrutky príruby dotiahnite rovnomerne v krížovom vzore na 15-20 Nm v závislosti od DN.
V prípade kalu alebo kryštalizujúceho média inštalujte s driekom ventilu vodorovne, aby ste zabránili hromadeniu pevných látok v priehrade.
Neprekračujte rýchlosť 1,0 m/s pre abrazívne médiá, aby ste predĺžili životnosť membrány.
Membránu vymeňte každé 2 roky alebo 50 000 cyklov, podľa toho, čo nastane skôr.

Kritické obmedzenia

Nepoužívať s oxidačnými kyselinami (dusičná >15%, chrómová) v UPVC telese.
Nevystavujte rýchlemu kolísaniu tlaku – môže dôjsť k únave membrány.
Vyhnite sa sterilizácii parou nad 110 °C pre CPVC s PTFE membránou.
Nevhodné pre plynné médiá nad 2 bary bez bezpečnostného odľahčenia.
Neovládajte ručné koleso za mechanickú zarážku – nadmerné stlačenie membrány vedie k predčasnému zlyhaniu.

Bežné problémy a riešenia

Problém: Pozorovaný znížený prietok

Membrána nemusí byť úplne stiahnutá. Skontrolujte, či je ručné koleso otočené do úplne otvorenej polohy (2-3 otáčky za počiatočný odpor). V prípade automatických ventilov skontrolujte kalibráciu zdvihu pohonu.

Problém: Vonkajší únik z tela

Skontrolujte skrutky príruby, či nie sú uvoľnené. Retorque podľa špecifikácie. Ak únik pokračuje, vymeňte tesnenie príruby. Neuťahujte príliš – riziko prasknutia nad 22 Nm pre DN80 .

Problém: Únik média pri zatvorení

Opotrebenie membrány alebo chemické napadnutie. Vymeňte membránu za správny materiál. Pre aplikácie s vysokým cyklom prejdite na membránu EPDM s PTFE povrchom.

Problém: Prevádzka tvrdého ručného kolieska

Membrána sa môže prilepiť na hrádzu v dôsledku kryštalizácie. Niekoľkokrát cyklus otvorte/zatvorte. Ak pretrváva, rozoberte a vyčistite oblasť hrádze. Naneste silikónový lubrikant na závity kmeňa.
