SCH8O/DIN UPVC/CPVC Jednodielny prírubový guľový ventil

Kontaktujte nás

Predchádzajúce：SCH8O/DIN UPVC/CPVC Membránový ventil s prírubou
Ďalej：Žiadny ďalší produkt

parameter aplikácia Technické normy

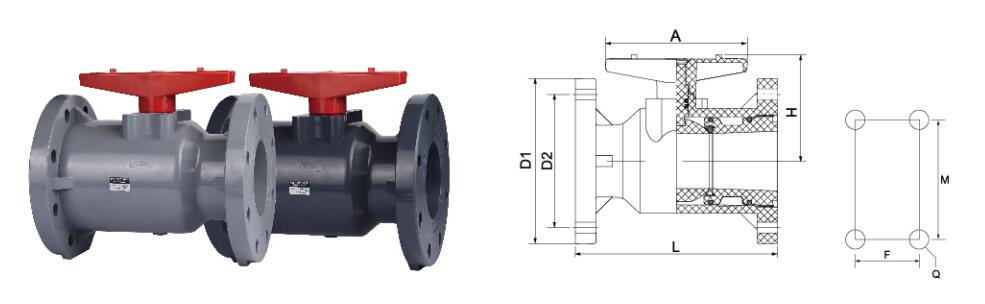

VEĽKOSŤ/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4 × M10 $ $	4 × M10 $ $	4 × M10 $ $	4 × M10 $ $	4 × M10 $ $

Predstavenie produktu

Jednodielny prírubový guľový ventil SCH8O/DIN UPVC/CPVC je skonštruované termoplastické uzatváracie zariadenie určené pre agresívnu prepravu chemikálií a systémy s vysokou čistotou vody. Tento rad ventilov je vyrobený buď z nemäkčeného polyvinylchloridu (UPVC) alebo chlórovaného polyvinylchloridu (CPVC), pričom má monolitické telo, kde sú príruby integrálne vylisované s krytom ventilu. Táto jednodielna konštrukcia eliminuje tradičné spoje medzi telesom a koncovými prírubami, čím znižuje potenciálne únikové cesty v kritických aplikáciách. Konštrukcia gule s plným portom poskytuje neobmedzený prietok pri otvorení a materiály sedla PTFE alebo EPDM zaisťujú nepriepustné tesnenie proti rôznym médiám vrátane kyselín, zásad, rozpúšťadiel a ultračistej vody. Ventil vyhovuje štandardným vzorom vŕtania prírub DIN, čo umožňuje priamu integráciu do potrubných sietí európskej špecifikácie bez vlastných adaptérov.

Hlavné výhody

Integrita monolitického tela

Jednodielne lisovanie medzi prírubou a telom odstraňuje utesnené spoje medzi koncovými spojmi a krytom, čím sa znižuje počet bodov údržby a potenciálne úniky.

Dvojitá materiálová kompatibilita

UPVC telo pre všeobecnú chemickú odolnosť pri 0-60°C; CPVC telo pre chlórované médiá a zvýšené teploty do 93°C.

Štandardná integrácia DIN

Vzory vŕtania prírub zodpovedajú normám DIN PN10/16, čo umožňuje výmenu alebo novú inštaláciu bez vlastných adaptérov príruby.

Úplná cesta toku portu

Priemer guľového vŕtania zodpovedá nominálnej veľkosti potrubia, zachováva rýchlosť potrubia a znižuje pokles tlaku v porovnaní s ventilmi s redukovaným kanálom.

Charakteristika produktu

Materiál tela: UPVC (typ 1, stupeň 1) alebo CPVC (podľa ASTM D1784)
Typ pripojenia: Jednodielna integrálne tvarovaná príruba, DIN 2501 PN10/16
Materiál sedadla: PTFE (štandard) alebo EPDM (pre vodu a jemné chemikálie)
Materiál lopty: Pochrómovaná mosadz (UPVC) alebo masívny CPVC (telo CPVC)
Tesnenia kmeňa: Konfigurácia s dvoma O-krúžkami s vonkajšou nastaviteľnou upchávkou

Typ rukoväte: Páková rukoväť s 90-stupňovým zdvihom, uzamykateľná v otvorenej a zatvorenej polohe
Hodnotenie tlaku: PN10 pre UPVC (0-50 °C); PN16 pre CPVC (0-50 °C)
Rozsah teplôt: UPVC 0 °C až 60 °C; CPVC 0 °C až 93 °C
Vákuová služba: Vhodné pre absolútny tlak 0,5 bar pri 20°C
Farba: Svetlosivá (RAL 7032) pre UPVC; Svetlošedá alebo sivobiela pre CPVC

Kyselina chlorovodíková (≤ 30 %) UPVC CPVC

Kyselina sírová (≤ 50 %) Obmedzené CPVC

Hydroxid sodný (≤ 30 %) UPVC CPVC

Deionizovaná / ultračistá voda UPVC CPVC

Chlórované rozpúšťadlá Neodporúča sa Obmedzené

Technické špecifikácie

Rozmerové údaje

Menovitý priemer (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Rozmer tvárou v tvár DIN EN 558 séria 1 (základná séria 27)

Štandardné vŕtanie prírub DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Tlak a teplota

Skúšobný tlak škrupiny 1,5 × PN (max 22,5 bar pre telo PN16)

Testovací tlak tesnenia (nízky) 1,1 × PN (vzduch alebo voda)

Testovací tlak tesnenia (vysoký) 1,5 × PN (iba voda)

Rozsah teplôt (UPVC) 0 °C až 60 °C

Rozsah teplôt (CPVC) 0 °C až 93 °C

Prevádzkové údaje

Hodnota krútiaceho momentu (max.) 12 Nm pre DN15-DN50; 20 Nm pre DN65-DN100

Kompatibilita s rozsahom pH UPVC: 2-12; CPVC: 1-14

Vákuová služba 0,5 bar absolútne pri 20 °C

Charakteristika prietoku Plný port, Cv = DN² × 0,035 (približne)

Aplikačné scenáre

Tento rad ventilov je nasadený vo viacerých priemyselných systémoch na manipuláciu s kvapalinami, ktoré vyžadujú odolnosť proti korózii a kontrolu kontaminácie. Konkrétne aplikácie zahŕňajú:

Stanice na dávkovanie chemikálií Metalurgické morenie linky Fotovoltaické mokré leptanie Pomocné jadrové chladenie Spracovanie lítiovej soľanky Polovodičové mokré lavice Elektronická kvalita vody (18,2 MΩ·cm) Spätné linky CIP na potraviny Farmaceutické WFI systémy Obeh automobilových elektronických plášťov Neutralizácia priemyselných odpadových vôd Slučky na leštenie ultračistej vody

Kompatibilita s médiami zahŕňa kyselinu chlorovodíkovú (do 30 %), kyselinu sírovú (do 50 % pri 25 °C), hydroxid sodný (do 30 %), chlórnan sodný (do 12 % pre CPVC), deionizovanú vodu a priemyselnú procesnú vodu s nerozpustnými látkami pod 200 μm.

Spoločné problémy a riešenia

Problém: Odpor otáčania rukoväte sa po tepelnom cyklovaní zvyšuje

Sedadlá z PTFE podliehajú pri extrémnych teplotách rozmerovým zmenám. Ventil úplne otvorte a zatvorte trikrát bez tlaku. Ak odpor pretrváva, povoľte maticu upchávky vretena o 1/4 otáčky. Neaplikujte mazivá na báze ropy, pretože znehodnocujú sekundárne tesnenia EPDM.

Problém: Viditeľné slzenie na rozhraní tesnenia príruby

Termoplastické príruby sa časom uvoľnia, čím sa zníži predpätie skrutiek. Dotiahnite prírubové skrutky na 15 Nm pre DN50 a menej, 20 Nm pre DN65 a vyššie pomocou momentového kľúča. Používajte iba celoplošné tesnenia z EPDM alebo PTFE; nepoužívajte špirálovo vinuté alebo kovové tesnenia.

Problém: Únik média okolo gule v zatvorenej polohe

Skontrolujte opotrebovanie sedla odstránením ventilu z potrubia a kontrolou sediel z PTFE, či nie sú ryhy alebo deformované. Vymeňte sedadlá, ak sú opotrebované do hĺbky 0,5 mm. V prípade ventilov CPVC manipulujúcich s rozpúšťadlami (acetón, MEK) upgradujte na sedlá PVDF, pretože PTFE v týchto médiách napučiava.

Problém: Praskanie v blízkosti otvorov pre skrutky príruby

Primárnou príčinou je nadmerné natáčanie. Maximálny odporúčaný krútiaci moment pre UPVC príruby je 12 Nm pre DN15-DN50, 18 Nm pre DN65-DN100. Pre CPVC sa hodnoty môžu zvýšiť o 20 %, ale overte si ich pomocou inštalačného návodu. Prasknuté telo ihneď vymeňte; neopravujte lepidlom.

Poznámky k inštalácii

Podopierajte potrubie nezávisle na oboch stranách telesa ventilu
Nepoužívajte ventil na korekciu nesúosovosti potrubia nad 1 mm na meter
Naneste PTFE pásku alebo anaeróbny tmel iba na prírubové skrutky, nie na povrchy tesnení
Pre vonkajšie inštalácie vystavené UV žiareniu špecifikujte UPVC s prísadou sadzí alebo naneste náter odolný voči UV žiareniu
Počas hydrostatického skúšania so zatvoreným ventilom neprekračujte 1,5× PN
Inštalácia ovládača vyžaduje overenie krútiaceho momentu vretena; používajte iba montážnu konzolu

Kritické obmedzenia

Bez bezpečnostného odľahčenia nepoužívajte so stlačeným vzduchom alebo plynmi nad 2 bary
Nevhodné pre oxidujúce kyseliny (kyselina dusičná nad 10%, kyselina chrómová) s telom z UPVC
Vyhnite sa náhlym tlakovým rázom presahujúcim 2× pracovný tlak za sekundu
Neinštalujte do systémov s cyklami sterilizácie parou nad 100 °C
Vákuová služba vyžaduje plnú podporu; neprekračujte 0,5 bar absolútne
