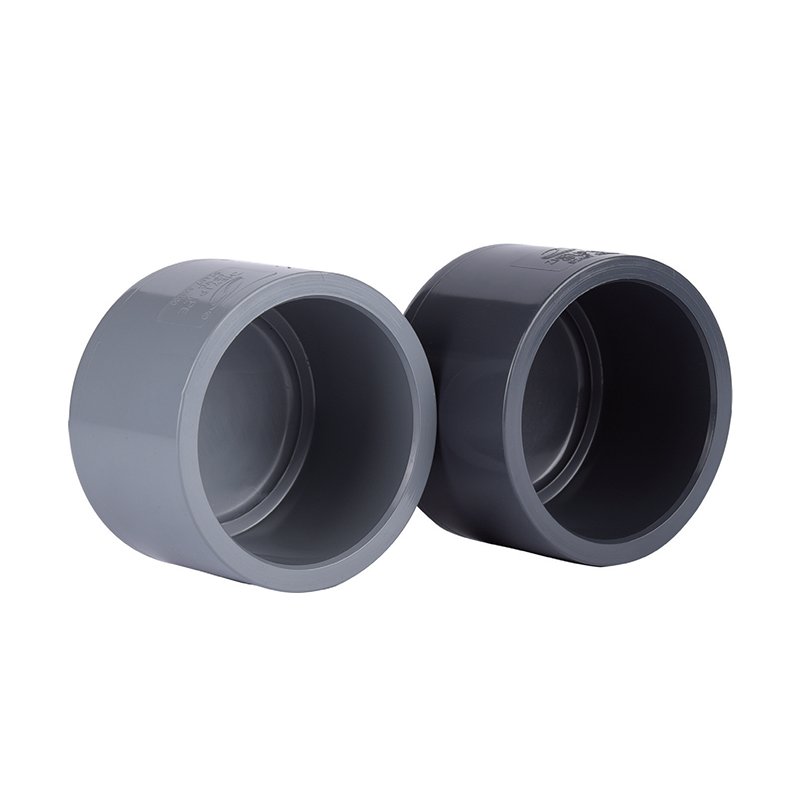

Kryt SCH8O/DIN UPVC/CPVC

UPVC uzávery sú ľahké, ale pevné, navrhnuté tak, aby utesnili konce rôznych potrubných systémov, čím účinne zabraňujú úniku média a zabezpečujú stabilitu systému. Vďaka precíznemu dizajnu sa kryty z UPVC/CPVC jednoducho inštalujú, čím šetria čas a náklady počas výstavby.

Sú použiteľné v priemyselných potrubiach, vodovodných systémoch a poľnohospodárskych zavlažovacích systémoch a sú dostupné v rôznych veľkostiach, aby splnili rôzne požiadavky a zároveň zabezpečili tesniaci výkon.

Kontaktujte nás

Predchádzajúce：SCH8O/DIN UPVC/CPVC samec adaptér
Ďalej：SCH8O/DIN UPVC/CPVC Reducer Bushing

parameter aplikácia Technické normy

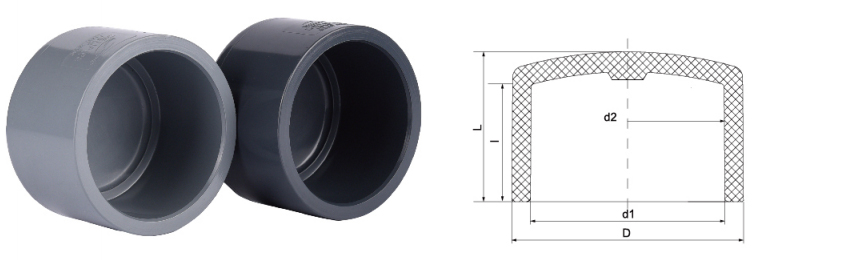

VEĽKOSŤ/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	140 dn	160 dn	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DjaN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	ja	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ja	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ja	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · KONCOVKA

UPVC / CPVC uzáver

Zásuvkový koniec · Zvar rozpúšťadlom · Možnosť so závitom

Kryt SCH80/DIN UPVC/CPVC je kritický koncový komponent navrhnutý tak, aby poskytoval bezpečné, nepriepustné tesnenie na konci tlakových potrubných sietí. Vyrobené v súlade s metrickými normami ASTM SCH80 a DIN, tieto uzávery sú vyrobené z nemäkčených polyvinylchloridových (UPVC) alebo chlórovaných polyvinylchloridových (CPVC) živíc. Hrubšie rozmery steny profilu SCH80 umožňujú vyšší tlak v porovnaní so štandardnými úžitkovými armatúrami. Tieto komponenty sa špeciálne používajú v prostrediach s agresívnymi chemickými médiami, ultračistou vodou a vysokoteplotným transportom tekutín. Materiálové zloženie zaisťuje odolnosť proti usadzovaniu a elektrochemickej korózii a zachováva štrukturálnu integritu v zložitých priemyselných systémoch na manipuláciu s kvapalinami.

Chemická inertnosť

Oba varianty UPVC aj CPVC vykazujú vysokú odolnosť voči širokému spektru kyselín, zásad, solí a oxidantov, čím zabraňujú degradácii materiálu pri korozívnom chemickom spracovaní.

Tolerancia vysokého tlaku

Hrúbka steny SCH80 poskytuje robustnú tlakovú hranicu, ktorá umožňuje uzáverom odolať systémovým rázom a konzistentným prevádzkovým tlakom pri úprave priemyselnej vody.

Tepelná stabilita

Možnosti CPVC rozširujú prevádzkový rozsah až do 93 °C (200 °F), vďaka čomu sú vhodné na manipuláciu s horúcimi korozívnymi kvapalinami a farmaceutické spracovanie.

Hladký vnútorný otvor

Nízky koeficient trenia vnútorných povrchov minimalizuje pokles tlaku a zabraňuje hromadeniu biologického rastu alebo minerálnych usadenín.

Porovnanie materiálov · UPVC vs CPVC

Funkcia

UPVC čiapka

Čiapka CPVC

Štandardné dodržiavanie

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maximálna teplota

60 °C (140 °F)

93 °C (200 °F)

Typ pripojenia

Zásuvka (rozpúšťadlový cement) / závit

Odolnosť proti korózii

Vysoká (kyseliny/zásady)

Veľmi vysoká (kyseliny/zásady/vysoká teplota)

Spoločná farba

Tmavošedá

Svetlosivá / slonovina

Oblasti priemyselných aplikácií

⌂

Elektronika a polovodiče

Ukončenie ultračistej vody (UPW) a vodných okruhov elektronickej kvality, kde sa musí zabrániť vylúhovaniu.

⌂

Energia a fotovoltaika

Používa sa vo výrobných linkách solárnych článkov na prepravu kyslých leptacích kvapalín a priemyselných odpadových vôd.

⌂

chémia a metalurgia

Bezpečné utesnenie prívodných potrubí chemikálií, moriacich nádrží a potrubí pre metalurgické spracovanie.

⌂

Food & Pharmaceuticals

Dodávka pitnej vody a kvapalín v súlade s prísnymi požiadavkami na hygienu a inertnosť.

⌂

Úprava priemyselnej vody

Použiteľné pri výrobe lítiových batérií a systémoch čistenia priemyselných odpadových vôd v automobilovom priemysle.

⛭

Pokyny na inštaláciu a skladovanie

Zváranie rozpúšťadlom: Zabezpečte použitie správneho základného náteru a rozpúšťadlového cementu špeciálne formulovaného pre UPVC alebo CPVC. Pred testovaním systému počkajte na adekvátny čas vytvrdnutia podľa plánu znášania tlaku od výrobcu.
Podmienky skladovania: Uzávery skladujte v chladnom prostredí mimo priameho vystavenia ultrafialovému (UV) žiareniu. Dlhodobé vystavenie slnečnému žiareniu môže časom viesť k skrehnutiu materiálu.
Závitové spojenia: Pre závitové verzie použite PTFE pásku alebo kompatibilné závitové tesniace hmoty. Neuťahujte nadmerne, pretože plastové závity môžu pri nadmernej sile prasknúť.
Manipulácia: Pred inštaláciou skontrolujte vlasové trhliny alebo fyzické poškodenie vplyvom nárazu, najmä v chladnom prostredí, kde je znížená odolnosť proti nárazu termoplastov.

◉

Kritické prevádzkové limity

UPVC uzávery nepoužívajte s kvapalinami nad 60 °C alebo s koncentrovanými oxidačnými činidlami, ako je kyselina dusičná nad 15 %.
CPVC uzávery nie sú určené na použitie v pare alebo nepretržité vystavenie chlórovaným rozpúšťadlám pri zvýšených teplotách.
Vyhnite sa nárazovému zaťaženiu alebo náhlym skokom tlaku presahujúcim 1,5-násobok menovitého pracovného tlaku.
Nikdy nepoužívajte kovové kľúče na rúry priamo na telo uzáveru – použite páskové kľúče, aby ste predišli ryhovaniu povrchu a stúpačkám napätia.
Na závitové spoje neaplikujte rozpúšťadlový cement. Pri inštalácii závitových uzáverov sú potrebné závitové tesniace hmoty.
