{config.cms_name} Domov / Výrobky / Armatúry UPVC/CPVC / SCH8O/DIN UPVC/CPVC samec adaptér
Zheyi Pipeline (Wuhan) Co., Ltd.
vyrobené na mieru SCH8O/DIN UPVC/CPVC samec adaptér Pre potravinársky priemysel/automobilový/elektronický

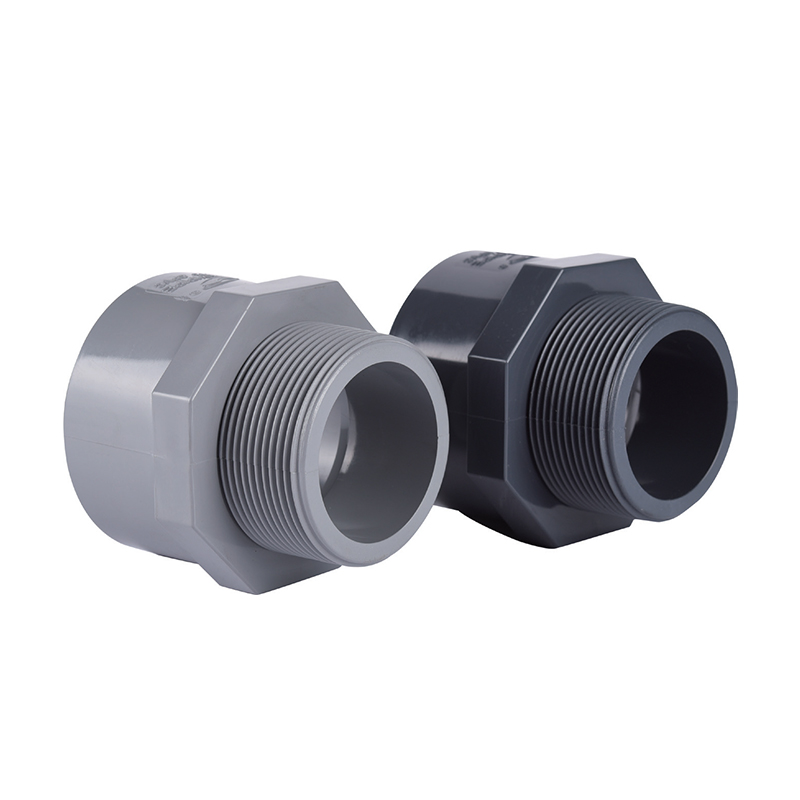

SCH8O/DIN UPVC/CPVC samec adaptér

SCH8O/DIN UPVC/CPVC samec adaptér

Jeden koniec samčieho adaptéra UPVC/CPVC je vybavený vonkajšími závitmi pre tesné spojenie s fitingami s vnútorným závitom, zatiaľ čo druhý koniec môže byť objímkový, zváraný rozpúšťadlom alebo pripojený inými metódami, čo poskytuje flexibilitu pre rôzne špecifikácie potrubia.

Adaptér UPVC/CPVC samec zjednodušuje procesy inštalácie a zvyšuje efektivitu práce. Jeho ľahké, odolné a netoxické vlastnosti z neho robia ideálnu voľbu pre zásobovanie vodou v domácnostiach, systémy HVAC a priemyselnú prepravu tekutín.

Kontaktujte nás
  • SCH8O/DIN UPVC/CPVC samec adaptér
Predchádzajúce：SCH8O/DIN UPVC/CPVC samica adaptér
Ďalej：Kryt SCH8O/DIN UPVC/CPVC
parameter aplikácia Technické normy

  • VEĽKOSŤ/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    I1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    I2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1”

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.55

    35.3

    43.66

    50

    59.85

    72.25

    88

    105.45

    132

    L

    41.5

    45.9

    51.5

    56.8

    61.5

    71

    82

    88.65

    104.65

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    29.55

    35.3

    43.66

    50

    59.85

    72.25

    88

    105.45

    132

    L

    41.5

    45.9

    51.5

    56.8

    61.5

    71

    82

    88.65

    104.65

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 · DIN · ZÁVITOVÝ PRECHOD
UPVC / CPVC samec adaptér
Zásuvka x samec NPT/metrické · Pripojenie zváraním rozpúšťadlom
Zástrčkový adaptér SCH80/DIN UPVC/CPVC je precízne skonštruovaná armatúra určená na prechod medzi plastovým potrubím zváraným rozpúšťadlom a komponentmi so závitom. Tieto adaptéry vyrobené v súlade s normami Schedule 80 (SCH80) a DIN ponúkajú zosilnenú hrúbku steny na zvládnutie vyšších vnútorných tlakov a poskytujú mechanickú odolnosť v náročných prostrediach. Integrácia vysokokvalitného nemäkčeného polyvinylchloridu (UPVC) alebo chlórovaného polyvinylchloridu (CPVC) zaisťuje chemickú inertnosť, vďaka čomu sú vhodné na prepravu agresívnych tekutín. Tieto adaptéry majú štandardné vonkajšie NPT alebo metrické závity, ktoré umožňujú bezpečné pripojenie k ventilom, čerpadlám a kovovým prístrojom bez rizika elektrolytickej korózie.
UPVC / CPVC
Materiálové možnosti
SCH80 / DIN
Normy
NPT / Metrické
Typy vlákien
93 °C / 200 °F
CPVC Max
⚡
Chemická odolnosť
Materiály UPVC a CPVC sú nereaktívne voči širokému spektru kyselín, zásad a solí, čím zabraňujú degradácii potrubia pri korozívnom chemickom spracovaní.
⚡
Súlad s hodnotením tlaku
Špecifikácie Schedule 80 poskytujú hrubšie steny v porovnaní so štandardným potrubím, čo umožňuje adaptérom zachovať štrukturálnu integritu pri zvýšených systémových tlakoch.
⚡
Tepelná stabilita
Varianty CPVC sú navrhnuté tak, aby odolali prevádzkovým teplotám až do 93 °C (200 °F), čím sa rozsah použitia rozširuje na horúce korozívne kvapaliny a priemyselné systémy výmeny tepla.
⚡
Závity bez korózie
Na rozdiel od kovových náprotivkov tieto plastové samčie adaptéry nehrdzavejú ani netvoria vodný kameň, čím zaisťujú dlhodobú integritu závitu a nepriepustné mechanické tesnenia.
Technické vlastnosti produktu
Materiálové možnosti UPVC (polyvinylchlorid) / CPVC (chlórovaný polyvinylchlorid)
Štandardné dodržiavanie ASTM D2467 (SCH80), DIN 8063
Typ pripojenia Objímka (rozpúšťadlový cement) x vonkajší závit (NPT/metrický)
Teplotný rozsah UPVC: 0°C až 60°C | CPVC: 0 °C až 93 °C
Farebná identifikácia UPVC (tmavosivá) / CPVC (svetlosivá/béžová)
Poznámky o kompatibilite vlákien
Vonkajšie vonkajšie závity zodpovedajú štandardným profilom NPT (National Pipe Taper) alebo metrickým závitom. Kužeľový dizajn vytvára mechanické interferenčné tesnenie, keď je spárovaný s kompatibilnými vnútornými závitmi. Pre aplikácie s vysokou čistotou alebo farmaceutické aplikácie vyberte adaptéry s odhrotovaním závitov, aby sa minimalizovalo zachytávanie častíc.
Zníženie tlaku
Hodnoty tlaku pre samčie adaptéry závisia od teploty. Pri 20°C adaptéry SCH80 UPVC podporujú pracovný tlak až do 16 barov. Pri 60 °C znížte na 8 bar. CPVC udržuje vyšší tlak pri zvýšených teplotách. Konkrétnu veľkosť nájdete v grafoch tlak-teplota.
Primárne aplikačné scenáre
▶
Chemická a metalurgia
Preprava kyseliny sírovej, kyseliny chlorovodíkovej a lúhu sodného v moriacich linkách a spracovateľských závodoch.
▶
Polovodiče a elektronika
Distribúcia ultračistej vody (UPW) a chemikálií elektronickej kvality, kde sa musí minimalizovať iónová kontaminácia.
▶
Energia a fotovoltaika
Potrubné systémy na výrobu lítiových batérií a procesy výroby solárnych článkov zahŕňajúce agresívne elektrolyty.
▶
Úprava vody
Integrácia do priemyselných čističiek odpadových vôd, odsoľovacích zariadení a distribučných systémov pitnej vody.
▶
Farmaceutické a potravinárske
Sanitárna preprava deionizovanej vody a tekutín na mieste čistenia (CIP).
▣
Pokyny na inštaláciu
  • Tesnenie závitu: Použite PTFE (teflónovú) pásku, aby ste zabezpečili tesné utesnenie vonkajších závitov. Vyhnite sa používaniu potrubných hmôt na báze rozpúšťadiel, ktoré môžu obsahovať chemikálie, ktoré spôsobujú praskanie vplyvom prostredia v UPVC alebo CPVC.
  • Manažment krútiaceho momentu: Ručne utiahnite samčí adaptér do samičieho fitingu, po ktorom nasleduje jedna až dve otáčky kľúčom. Prílišné utiahnutie môže viesť k trhlinám v plastových závitoch.
  • Zváranie rozpúšťadlom: Pred aplikáciou rozpúšťadlového cementu vhodného pre konkrétny materiál (UPVC alebo CPVC) sa uistite, že koniec hrdla a rúrka sú vyčistené špeciálnym základným náterom.
  • Podmienky skladovania: Armatúry skladujte v chladnom prostredí mimo priameho slnečného žiarenia. Dlhodobé vystavenie UV žiareniu môže časom viesť k skrehnutiu materiálu a zmene farby.
⚠
Kritické obmedzenia
  • Nepoužívajte CPVC samčie adaptéry s koncentrovanou kyselinou dusičnou nad 15 % alebo s dymivou kyselinou sírovou.
  • Nevystavujte adaptér prudkým teplotným výkyvom presahujúcim 10 °C za minútu.
  • Nie je určené na sterilizáciu parou alebo plynné médiá s tlakom vyšším ako 2 bar.
  • Na plastové závity neaplikujte zmes na spojovanie rúr s obsahom ropných destilátov.
  • Nikdy nepoužívajte kovové záložné kľúče priamo na telo adaptéra – použite remienkové kľúče, aby ste zabránili poškodeniu povrchu.
Tieto samčie adaptéry sú nasadené v chemickom, metalurgickom, fotovoltaickom, nukleárnom, lítiovom, elektronických polovodičovom, potravinárskom, farmaceutickom, automobilovom a priemyselnom sektore úpravy vody pre kyslo-alkalické kvapaliny, ultračistú vodu, pitnú vodu, elektronickú vodu a priemyselné odpadové potrubia.
ASTM D2467
DIN 8063
Hodnotenie SCH80
UPVC/CPVC
NPT/metrické vlákno
