{config.cms_name} Domov / Výrobky / Armatúry UPVC/CPVC / SCH8O/DIN UPVC/CPVC samica adaptér
Zheyi Pipeline (Wuhan) Co., Ltd.
vyrobené na mieru SCH8O/DIN UPVC/CPVC samica adaptér Pre potravinársky priemysel/automobilový/elektronický

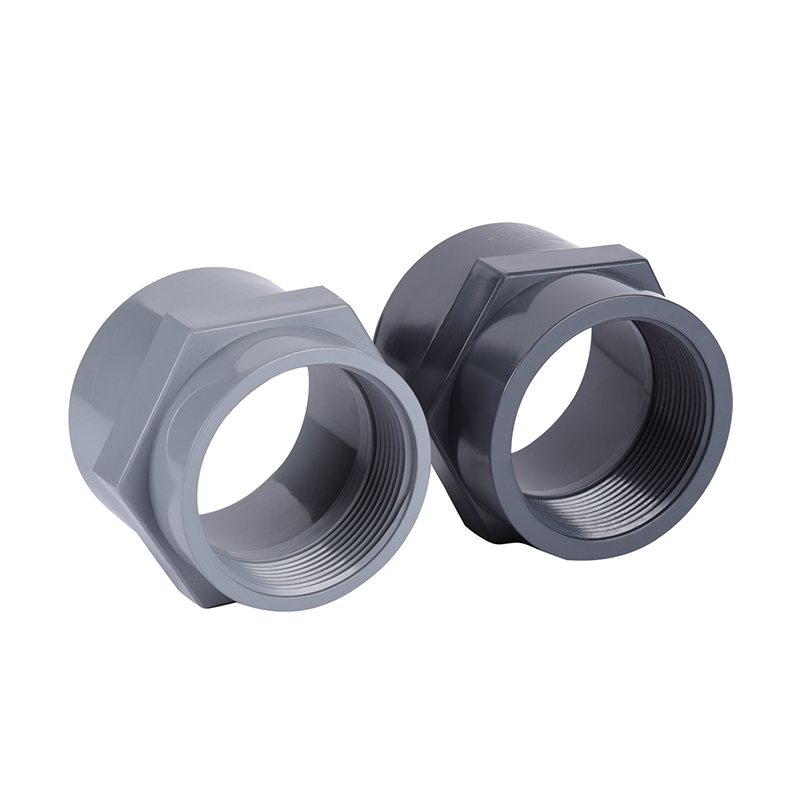

SCH8O/DIN UPVC/CPVC samica adaptér

SCH8O/DIN UPVC/CPVC samica adaptér

Zásuvka UPVC/CPVC zaisťuje bezpečné spojenie so štandardnými potrubnými armatúrami, účinne zabraňuje úniku a zlepšuje bezpečnosť a spoľahlivosť potrubného systému.

Je široko používaný v domácich vodovodných systémoch, systémoch HVAC a priemyselnej preprave tekutín. Naše adaptéry UPVC/CPVC samice ponúkajú výkon a odolnosť s výhodami, ako je ľahká konštrukcia, jednoduchá inštalácia a nízke náklady na údržbu.

Kontaktujte nás
  • SCH8O/DIN UPVC/CPVC samica adaptér
Predchádzajúce：SCH8O/DIN UPVC/CPVC Ⅰ Spoj
Ďalej：SCH8O/DIN UPVC/CPVC samec adaptér

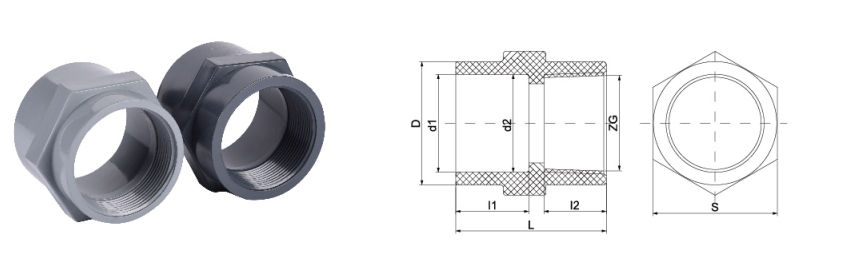

parameter aplikácia Technické normy

  • VEĽKOSŤ/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    I1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    I2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1”

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.25

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.45

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 / DIN · ZÁVITOVÝ PRECHOD
UPVC / CPVC samica adaptér
Objímka x vnútorný závit · NPT / BSPT · PN10-PN16
Adaptér SCH80/DIN UPVC/CPVC samica je kritická termoplastická armatúra navrhnutá tak, aby uľahčila prechod medzi nekovovým potrubím a závitovými vonkajšími komponentmi, ako sú ventily, meradlá alebo kovové časti potrubia. Tieto adaptéry vyrobené v súlade s normami Schedule 80 (SCH80) alebo DIN sú navrhnuté so zvýšenou hrúbkou steny, aby odolali vyšším vnútorným tlakom a mechanickému namáhaniu v porovnaní so štandardnými armatúrami. Vnútorné vnútorné závity sú presne opracované, aby sa zabezpečilo nepriepustné tesnenie pri integrácii do tlakových potrubných systémov. Použitím UPVC (neplastifikovaný polyvinylchlorid) alebo CPVC (chlórovaný polyvinylchlorid) živíc poskytujú tieto komponenty chemicky inertné riešenie na prepravu korozívnych tekutín a vysoko čistej vody, pričom zachovávajú štrukturálnu integritu v širokom rozsahu priemyselných teplôt a chemických koncentrácií.
UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16
①
Chemická inertnosť
Odolnosť voči širokému spektru kyselín, zásad a solí zabraňuje degradácii materiálu a kontaminácii tekutín v citlivých procesných prostrediach.
②
Tepelná stabilita
Varianty CPVC podporujú prevádzkové teploty až do 93 °C (200 °F), vďaka čomu sú vhodné pre manipuláciu s horúcimi korozívnymi kvapalinami a systémy priemyselnej vody.
③
Nízka strata trením
Hladká vnútorná povrchová úprava minimalizuje turbulencie a pokles tlaku, čím znižuje energetické nároky na transport tekutín.
④
Štandardizovaná kompatibilita
Súlad s rozmerovými normami SCH80 a DIN zaisťuje bezproblémovú integráciu s globálnou priemyselnou infraštruktúrou potrubí a zariadením.
Technické špecifikácie
Materiálové možnosti UPVC (sivá/modrá) / CPVC (svetlosivá/krémová)
Štandardné dodržiavanie ASTM D2467 (SCH80), DIN 8063, ISO 1452
Hodnotenie tlaku Tlakové triedy PN10, PN16 alebo SCH80
Typ pripojenia Objímka (rozpúšťadlový cement) x vnútorný závit NPT/BSPT
Rozsah veľkostí 1/2" až 4" (DN15 - DN100)
Kompatibilita vlákien
Vnútorné závity sú navrhnuté tak, aby sa spojili so štandardnými vonkajšími závitovými komponentmi NPT alebo BSPT. Geometria kužeľového závitu poskytuje mechanické interferenčné tesnenie v kombinácii s PTFE páskou. Pre systémy, ktoré pracujú s médiami s vysokou čistotou, vyberte závity so zníženými špecifikáciami otrepov.
Chemická odolnosť
UPVC ponúka odolnosť voči väčšine anorganických kyselín a zásad až do 60°C. CPVC rozširuje chemickú kompatibilitu na širší rozsah organických kyselín a chlórovaných médií pri zvýšených teplotách. Vždy si overte kompatibilitu so špecifickou procesnou chémiou.
Primárne aplikačné scenáre
⛭
chémia a metalurgia
Preprava kyseliny sírovej, kyseliny chlorovodíkovej a lúhu sodného v moriacich a spracovateľských linkách.
⛭
Elektronika a polovodiče
Distribúcia ultračistej vody (UPW) a chemikálií elektronickej kvality, kde je potrebné zabrániť iónovej kontaminácii.
⛭
Obnoviteľná energia
Potrubné systémy na výrobu lítiových batérií a výrobu fotovoltaických (PV) článkov.
⛭
Úprava vody
Nakladanie s priemyselnou odpadovou vodou, RO (reverzná osmóza) permeátom a rozvody pitnej vody.
⛭
Food & Pharmaceutical
Sanitárna preprava deionizovanej vody a čistiacich roztokov na mieste (CIP).
Pokyny na inštaláciu
  • Tesnenie závitov: Používajte iba PTFE (teflónovú) pásku určenú pre plastové závity. Vyhnite sa používaniu potrubných hmôt na báze rozpúšťadiel, ktoré môžu spôsobiť praskanie vplyvom prostredia (ESC) v materiáloch UPVC alebo CPVC.
  • Riadenie krútiaceho momentu: Adaptéry s vnútorným závitom príliš neuťahujte. Plastové nite sú náchylné na odtrhnutie alebo zlyhanie roztrhnutia, ak sa na ne pôsobí nadmernou mechanickou silou. Vo všeobecnosti postačuje utiahnutie rukou plus jedna až dve otáčky.
  • Cementovanie rozpúšťadlom: Pred aplikáciou vhodného rozpúšťadlového cementu sa uistite, že je koniec hrdla vyčistený a natretý základným náterom. Dodržujte odporúčané časy tuhnutia a vytvrdzovania vzhľadom na okolitú teplotu a priemer potrubia.
  • Podmienky skladovania: Armatúry skladujte na chladnom, tienenom mieste mimo priameho vystavenia UV žiareniu, aby ste zabránili dlhodobému skrehnutiu. Komponenty uchovávajte v originálnom balení, aby ste chránili závity pred fyzickým poškodením a nečistotami.
Kritické obmedzenia
  • Pri zvýšených teplotách nepoužívajte adaptéry CPVC samice s oxidačnými kyselinami, ako je kyselina dusičná nad 15 %.
  • Vyhnite sa nárazovému zaťaženiu alebo náhlym tlakovým rázom presahujúcim 1,5× menovitý pracovný tlak.
  • Nie je vhodný na parnú prevádzku alebo nepretržité vystavenie UV žiareniu bez ochranného náteru.
  • Nikdy nepoužívajte kovové kľúče priamo na plastové telo adaptéra. Aby ste predišli ryhovaniu povrchu, použite remienkové kľúče alebo čalúnené nástroje.
  • Nenanášajte tesniaci prostriedok na závity na prvé dva závity, aby ste zabránili vniknutiu tmelu do prúdu kvapaliny.
Tieto samičie adaptéry sa používajú v chemickom, metalurgickom, fotovoltaickom, nukleárnom, lítiovom, elektronickom polovodičovom, potravinárskom, farmaceutickom, automobilovom a priemyselnom priemysle úpravy vody na manipuláciu s kyslo-alkalickými kvapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a potrubím na priemyselné odpadové vody.
ASTM D2467 DIN 8063 ISO 1452 Hodnotenie SCH80 PTFE páska kompatibilná
