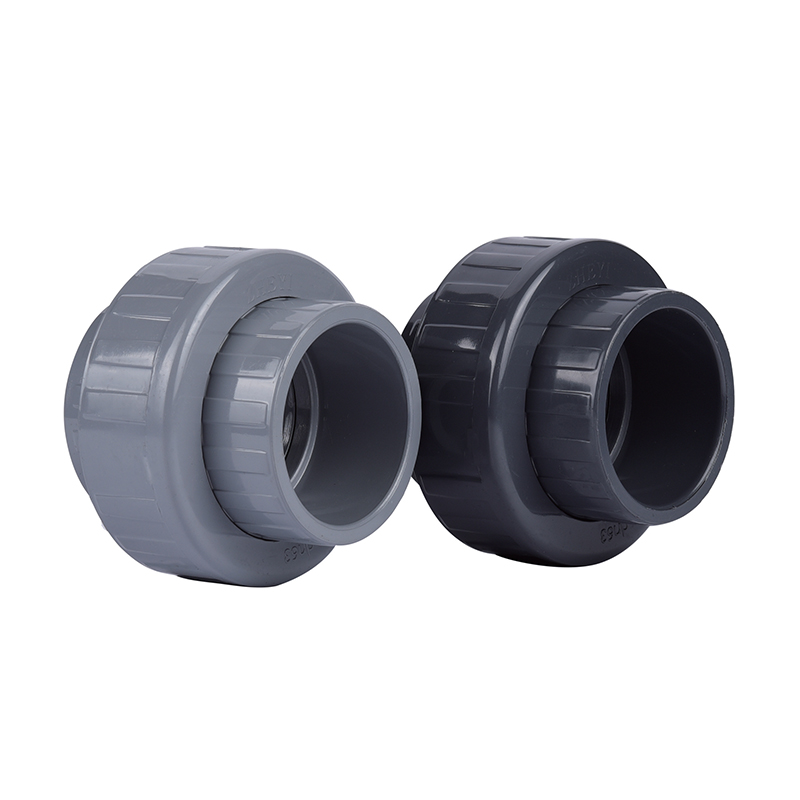

SCH8O/DIN UPVC/CPVC Ⅰ Spoj

Spojka UPVC/CPVCⅠ má jedinečný dizajn, ktorý umožňuje rýchlu a jednoduchú inštaláciu bez zložitých nástrojov alebo odborných znalostí. Jeho výrazná tesniaca štruktúra zaisťuje nulový únik počas prenosu tekutiny, čím sa zvyšuje bezpečnosť a stabilita systému.

Vďaka ľahkej konštrukcii a nízkym nákladom na údržbu je voľbou pre priemyselné, stavebné a obytné potrubné systémy. Zaviazali sme sa poskytovať vysokokvalitné zväzky UPVC/CPVCⅠ, aby sme uspokojili rôznorodé potreby zákazníkov.

Kontaktujte nás

Predchádzajúce：SCH8O/DIN UPVC/CPVC Ⅱ Spoj
Ďalej：SCH8O/DIN UPVC/CPVC samica adaptér

parameter aplikácia Technické normy

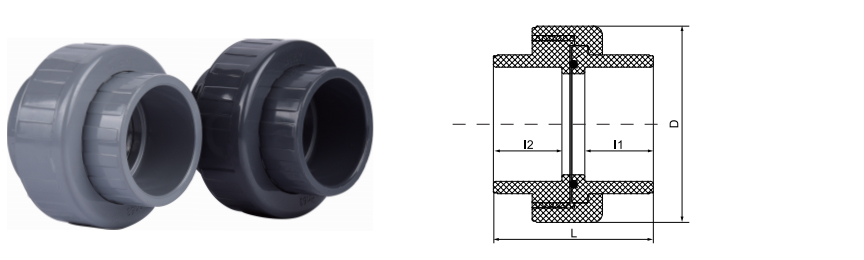

dn	DN	D	L	I1	I2 $ $
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TROJKUS

Únia PVC / CPVC I

Spojka SCH80/DIN UPVC/CPVC I je špecializovaná trojdielna potrubná tvarovka navrhnutá tak, aby uľahčila rýchle pripojenie a odpojenie častí potrubia bez potreby trvalej úpravy systému. Tieto spojky vyrobené v súlade s normami ASTM SCH80 a DIN poskytujú všestranné rozhranie pre manipuláciu s vysokotlakovými kvapalinami. Variant UPVC (Nemäkčený polyvinylchlorid) je navrhnutý pre všeobecnú chemickú odolnosť a vodné systémy s teplotou okolia, zatiaľ čo verzia CPVC (chlórovaný polyvinylchlorid) rozširuje servisné možnosti do vysokoteplotných korozívnych prostredí. Vnútorné tesnenie O-krúžku zaisťuje tesný prechod, vďaka čomu je kritickým komponentom pre systémy vyžadujúce častú údržbu alebo modulárne prestavby v odvetviach ťažkého priemyslu.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Dual-Standard kompatibilita

Dostupné v rozmerových špecifikáciách SCH80 (ANSI) aj DIN, čím sa zabezpečí bezproblémová integrácia do medzinárodných potrubných projektov a existujúcich infraštruktúr.

⦿

Chemická inertnosť

Štruktúra polyméru odoláva oxidácii, usadzovaniu vodného kameňa a elektrochemickej korózii, pričom zachováva štrukturálnu integritu pri preprave agresívnych kyselín, zásad a solí.

⦿

Rozsah tepelnej odolnosti

Jednotky UPVC podporujú operácie až do 60 °C, zatiaľ čo varianty CPVC sú vhodné pre vysokoteplotné kvapaliny až do 95 °C, čím poskytujú stabilitu pre jadrovú energiu a spracovanie lítiových batérií.

⦿

Hodnotenie vysokého tlaku

Hrúbka steny SCH80 poskytuje zvýšenú mechanickú pevnosť a schopnosť udržať tlak v porovnaní so štandardnými armatúrami SCH40.

Sada technických parametrov

Technický parameter Detail špecifikácie

Materiálové zloženie UPVC (polyvinylchlorid) / CPVC (chlórovaný polyvinylchlorid)

Súlad s normami ASTM D2467 (SCH80), DIN 8061/8062

Tesniaci materiál EPDM / FKM (Viton) O-krúžky pre chemickú kompatibilitu

Typy pripojenia Socket (rozpúšťadlový zvar) alebo závitový (NPT/BSPT)

Pracovný tlak PN10 / PN16 (v závislosti od teploty a priemeru)

Primárne aplikačné scenáre

⚙

Polovodiče a elektronika

Preprava ultračistej vody (UPW) a chemikálií elektronickej kvality v prostredí čistých priestorov, aby sa zabránilo iónovej kontaminácii.

⚙

Energetické a chemické spracovanie

Manipulácia s elektrolytmi pri výrobe lítiových batérií, výrobe solárnych fotovoltaických článkov a acidobázickej preprave v hutníckych zariadeniach.

⚙

Úprava vody

Integrácia do priemyselných čistiarní odpadových vôd, odsoľovacích systémov a rozvodných sietí pitnej vody.

⚙

Food & Pharmaceuticals

Preprava tekutín v sanitárnych prostrediach vyžadujúcich netoxické, nepresakujúce potrubné materiály, ktoré sú v súlade s normami FDA a NSF.

Pokyny na inštaláciu

Aplikácia rozpúšťadlového cementu: Pred nanesením vhodného základného náteru a rozpúšťadlového cementu sa uistite, že hrdlo a koniec rúry sú čisté a suché. Pred aktiváciou systému počkajte na dostatočný čas vytvrdzovania na základe tabuliek hodnotenia tlaku od výrobcu.
Kontrola tesnenia: Pred montážou skontrolujte, či je O-krúžok správne usadený a či neobsahuje nečistoty. V prípade potreby namažte lubrikantom na báze silikónu; vyhýbajte sa olejom na báze ropy, ktoré môžu znehodnotiť tesnenia EPDM.
Tepelná rozťažnosť: Pri vysokoteplotných CPVC inštaláciách zohľadnite koeficient lineárnej rozťažnosti. Spoje by mali byť umiestnené tak, aby sa zabránilo nadmernému namáhaniu spôsobenému tepelným pohybom.
Podmienky skladovania: Armatúry skladujte na tienenom mieste mimo priameho vystavenia UV žiareniu, aby ste zabránili dlhodobému skrehnutiu materiálu. Jednotky uchovávajte v ich originálnom balení, aby boli závity a tesniace plochy chránené pred mechanickým poškodením.

Dôležité poznámky k údržbe

Po akejkoľvek demontáži vždy vymeňte O-krúžok. Opätovné použitie stlačených tesnení vedie k nepredvídateľným únikom.
Pravidelne kontrolujte závity prevlečnej matice, či nevykazujú známky deformácie alebo bielenia pod napätím, najmä v systémoch s častým striedaním teplôt.
Na utiahnutie prevlečnej matice viac ako o jednu štvrtinu otáčky nepoužívajte kovové nástroje. Prílišné utiahnutie vyvoláva praskanie v termoplastických orechoch.
Pre CPVC spoje v nepretržitej horúcej prevádzke nad 80 °C implementujte polročný kontrolný protokol pre zmenu farby materiálu alebo popraskanie povrchu.
