vyrobené na mieru SCH8O/DIN UPVC/CPVC Ⅱ Spoj Pre potravinársky priemysel/automobilový/elektronický

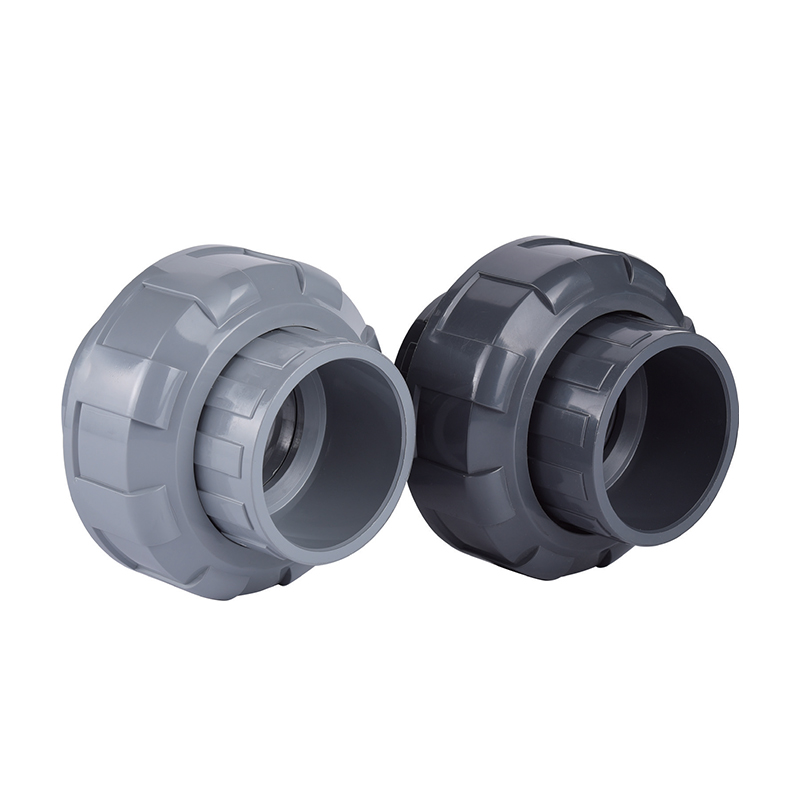

SCH8O/DIN UPVC/CPVC Ⅱ Spoj

SCH8O/DIN UPVC/CPVC Ⅱ Spoj

Spoj UPVC/CPVCⅡ vykazuje vlastnosti proti starnutiu, zachováva fyzikálne a chemické vlastnosti aj v drsnom prostredí. Jeho konštrukcia umožňuje rýchlu a jednoduchú inštaláciu bez zložitých nástrojov, čím šetrí čas a náklady.

Spojka ponúka výnimočný tesniaci výkon, účinne zabraňuje úniku a zaisťuje stabilitu a bezpečnosť systému.

Kontaktujte nás
  • SCH8O/DIN UPVC/CPVC Ⅱ Spoj
Predchádzajúce：Sedlový kĺb SCH8O/DIN UPVC/CPVC
Ďalej：SCH8O/DIN UPVC/CPVC Ⅰ Spoj

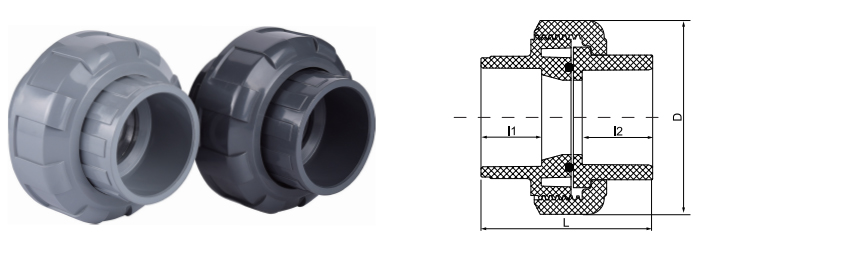

parameter aplikácia Technické normy

  • dn

    DN

    D

    L

    I1

    I2 $ $

    20

    15

    56

    54

    22

    22

    25

    20

    63

    65

    22

    22

    32

    25

    75

    71

    24

    24

    40

    32

    85

    80

    28

    28

    50

    40

    99

    89

    31

    31

    63

    50

    118

    98

    38

    38

SCH80 / DIN · TROJdielna VZT
Spoj UPVC / CPVC typu II
Zásuvkové alebo závitové · Tesnenie EPDM/FKM · Dvojitý štandard
Spojka SCH80/DIN UPVC/CPVC II je kritickým komponentom navrhnutým pre bezpečné pripojenie a jednoduchú údržbu priemyselných termoplastických potrubných systémov. Táto spojka je navrhnutá tak, aby spĺňala normy ASTM Schedule 80 aj metrické normy DIN, a vyznačuje sa trojdielnou konštrukciou, ktorá umožňuje odpojenie častí potrubia bez prerušenia vedenia. Variant UPVC (Nemäkčený polyvinylchlorid) poskytuje chemickú odolnosť na všeobecnú úpravu vody a transport korozívnych tekutín, zatiaľ čo verzia CPVC (chlórovaný polyvinylchlorid) sa špecificky používa na aplikácie pri vyšších teplotách a agresívne chemické spracovanie. Presne opracované závity a vysokokvalitné O-krúžky EPDM alebo FKM zaisťujú nepriepustné tesnenie pri menovitých tlakových podmienkach, čo z neho robí štandardnú voľbu pre vysokočistú a priemyselnú manipuláciu s kvapalinami.
01
Duálna štandardná kompatibilita
Dostupné v špecifikáciách SCH80 (ASTM) a DIN na bezproblémovú integráciu do rôznych medzinárodných konfigurácií potrubí.
02
Materiálová všestrannosť
Možnosti UPVC pre korozívne kvapaliny pri okolitej teplote a CPVC pre chemickú odolnosť pri zvýšenej teplote až do 93 °C (200 °F).
03
Udržiavateľnosť systému
Konštrukcia spojky uľahčuje rýchlu výmenu ventilu alebo zariadenia, čím sa skracuje prestoje v prostredí nepretržitého spracovania.
04
Chemická zotrvačnosť
Nekorozívny termoplastický materiál zabraňuje vylúhovaniu iónov a zachováva čistotu média v citlivých elektronických alebo farmaceutických aplikáciách.
Technické špecifikácie
Materiálové možnosti
UPVC (sivá), CPVC (svetlosivá/béžová)
Hodnotenie tlaku
PN16 alebo SCH80 (líši sa podľa veľkosti a teploty)
Typ pripojenia
Zásuvka (rozpúšťadlový cement) alebo závitová (NPT/PT)
Tesniaci materiál
O-krúžky EPDM alebo FKM (Viton).
Štandardné dodržiavanie
ASTM D2467, ASTM F439, DIN 8063
Primárne aplikačné scenáre
▣
Polovodiče a elektronika
Preprava ultračistej vody (UPW) a chemikálií elektronickej kvality, kde sa musí eliminovať kovová kontaminácia.
▣
chémia a metalurgia
Preprava kyselín, zásad a solí v pokovovacích linkách, moriace procesy a systémy dávkovania chemikálií.
▣
Obnoviteľná energia
Potrubie na výrobu fotovoltaických (PV) článkov a spracovanie elektrolytu lítium-iónových batérií.
▣
Úprava priemyselnej vody
Nakladanie s priemyselnou odpadovou vodou, odsoľovanie morskej vody a rozvod pitnej vody.
▣
Food & Pharmaceutical
Sanitárna preprava deionizovanej vody a čistiacich roztokov na mieste (CIP).
Pokyny na inštaláciu
  • Zváranie rozpúšťadlom: Uistite sa, že konce rúr sú štvorcové a odhrotované. Použite vhodný základný náter a rozpúšťadlový cement špecifický pre daný materiál (UPVC vs. CPVC), aby ste zabezpečili molekulárnu väzbu.
  • Kontrola O-krúžku: Pred montážou skontrolujte, či je O-krúžok správne usadený vo svojej drážke a bez nečistôt, aby ste zabránili úniku obtokom.
  • Uťahovanie rúk: Spoje by sa mali vo všeobecnosti uťahovať rukou. Vyhnite sa nadmernému uťahovaniu kľúčmi, pretože nadmerná sila môže spôsobiť praskanie v komponentoch termoplastických matíc.
  • Podmienky skladovania: Skladujte v chladnom a suchom prostredí mimo priameho vystavenia UV žiareniu, aby ste zabránili dlhodobej degradácii polymérnej štruktúry.
  • Tepelná rozťažnosť: Pri použití vo vysokoteplotných vedeniach CPVC sa uistite, že potrubný systém obsahuje adekvátne dilatačné slučky, aby sa zabránilo mechanickému namáhaniu spojov.
Údržba a kontrola
  • Pravidelne kontrolujte spojovaciu maticu, či nejaví známky tečenia alebo praskania, najmä pri vysokocyklových tepelných aplikáciách.
  • Pri akejkoľvek demontáži vymeňte O-krúžky. Opätovné použitie stlačených alebo starých tesnení ohrozuje integritu úniku.
  • V prípade spojov CPVC v prevádzke s horúcou chemikáliou každoročne skontrolujte zmenu farby alebo zmäkčenie povrchu ako indikátory chemického napadnutia.
  • Na závity alebo O-krúžky nepoužívajte mazivá na báze ropy. Používajte iba mazivá na báze silikónu alebo PTFE schválené pre termoplasty.
  • Pri opätovnom pripájaní po údržbe skontrolujte, či sú závity čisté a nepoškodené. Krížové závitovanie vedie k okamžitému zlyhaniu tesnenia.
Certifikácia ASTM D2467
V súlade s ASTM F439
Schválené podľa DIN 8063
Kompatibilné s UPVC / CPVC
EPDM · FKM tesnenie
Tieto zväzky sú široko rozmiestnené v chemickom, metalurgickom, fotovoltaickom, nukleárnom, lítiovom, elektronických polovodičovom, potravinárskom, farmaceutickom, automobilovom a priemyselnom priemysle úpravy vody na manipuláciu s kyslo-alkalickými kvapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a potrubím na priemyselné odpadové vody.
