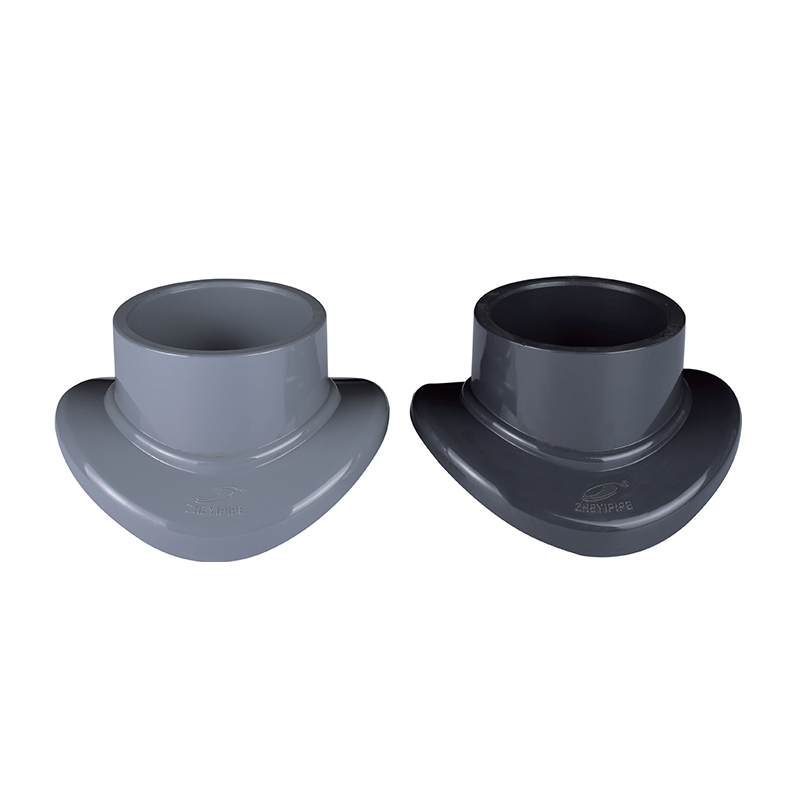

Sedlový kĺb SCH8O/DIN UPVC/CPVC

Sedlový kĺb je známy svojim jedinečným sedlovým dizajnom, ktorý umožňuje pripojenie odbočiek bez prerezania alebo poškodenia hlavného potrubia. To zjednodušuje inštaláciu a znižuje konštrukčné ťažkosti a náklady a zároveň poskytuje tesniaci výkon, aby sa zabránilo úniku.

Je vhodný pre systémy zásobovania teplou a studenou vodou, systémy protipožiarnej ochrany a priemyselné odvetvia ako chemický a farmaceutický priemysel. Sedlové kĺby UPVC/CPVC poskytujú spoľahlivé spojovacie riešenia pre rôzne aplikácie.

Kontaktujte nás

Predchádzajúce：Podpora potrubia UPVC/CPVC
Ďalej：SCH8O/DIN UPVC/CPVC Ⅱ Spoj

parameter aplikácia Technické normy

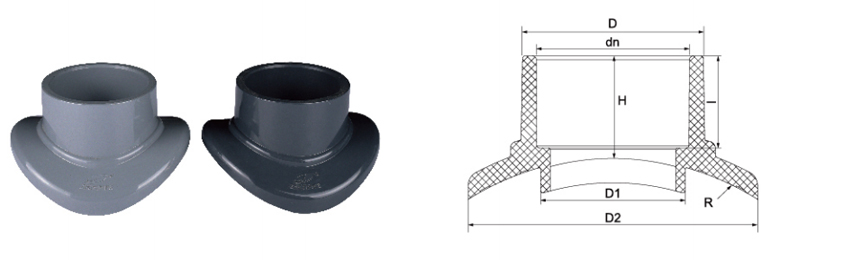

Nominálna veľkosť Φ	ΦD	ΦD1	ΦD2	R	H	ja
Φ75×32	40	30	60	37.5	26	22
Φ90 × 32	40	30	65	45	26	22
Φ110 × 32	40	30	65	55	26	22
Φ140 × 32	40	30	70	70	26	22
Φ140 × 50	60	55	100	70	36	31
Φ140 × 63	75	60	100	70	40	38
Φ160 × 32	40	30	70	80	26	22
Φ160 × 50	60	60	100	80	36	31
Φ160 × 63	75	60	120	80	40	38
Φ160 × 90	105	90	150	80	56	51
Φ200 × 90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225 × 50	60	55	100	112.5	36	31
Φ225 × 63	75	60	120	112.5	42	38
Φ225 × 75	88	70	120	112.5	50	44
Φ225 × 90	105	90	155	112.5	56	51
Φ250 × 32	40	30	70	125	26	22
Φ250 × 63	75	60	120	125	42	38
Φ280 × 32	40	30	70	140	26	22
Φ280 × 50	60	55	100	140	36	31
Φ280 × 63	75	60	120	140	42	38
Φ280 × 75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315 × 50	60	55	100	157.5	36	31
Φ315 × 63	75	60	120	157.5	42	38
Φ315 × 75	88	70	118	157.5	50	44
Φ355 × 63 $ $	75	60	120	177.5	42	38

SCH80/DIN · SEDLOVÝ KĹB

UPVC / CPVC riešenie pripojenia odbočiek

Upínacie prevedenie · Žiadne rezanie potrubia · Dvojité štandardy

Sedlový spoj SCH80/DIN UPVC/CPVC je špecializovaný komponent potrubia určený na rozvetvenie existujúcich potrubí bez potreby rezania alebo rozsiahlej rekonfigurácie systému. Vyrobené v súlade s americkými rozmerovými normami SCH80 a európskymi normami DIN, tieto sedlové spoje sú dostupné z nemäkčeného polyvinylchloridu (UPVC) a chlórovaného polyvinylchloridu (CPVC). Mechanická konštrukcia pozostáva z dvojdielneho upínacieho dizajnu, ktorý vytvára nepriepustné spojenie okolo hlavného potrubia, čo uľahčuje inštaláciu sekundárnych potrubí na distribúciu tekutín. Tieto spoje sú navrhnuté tak, aby odolali koncentrovaným koncentráciám chemikálií a vysokotlakovému prostrediu bežnému pri manipulácii s priemyselnými kvapalinami, čím poskytujú stabilné rozhranie pre senzory, meradlá alebo bočné predĺženia potrubia.

◆

Chemická inertnosť

Oba varianty UPVC aj CPVC vykazujú vysokú odolnosť voči kyselinám, zásadám a soliam, čím zabraňujú degradácii materiálu pri preprave korozívnych priemyselných kvapalín alebo ultračistej vody.

◆

Štrukturálna integrita

Hrúbka steny SCH80 poskytuje zvýšený tlak v porovnaní so štandardnými armatúrami, čo zaisťuje, že sedlový kĺb si zachováva svoju tesnosť pri hydraulických výkyvoch.

◆

Jednoduchosť integrácie

Upínací mechanizmus umožňuje rýchle rozšírenie potrubných sietí, čím sa výrazne skracuje pracovný čas a prestoje systému počas modernizácie alebo údržby zariadenia.

◆

Teplotná všestrannosť

Variant CPVC podporuje zvýšené teplotné rozsahy až do 93 °C (200 °F), vďaka čomu je vhodný na prepravu horúcich korozívnych kvapalín a úpravu priemyselných vôd.

Technické špecifikácie

Štandardné dodržiavanie ASTM SCH80, DIN 8061/8062

Materiálové možnosti UPVC (polyvinylchlorid), CPVC (chlórovaný polyvinylchlorid)

Typ pripojenia Mechanická svorka s tesniacim krúžkom / rozhraním rozpúšťadla

Rozsah veľkostí Kompatibilné s priemerom primárneho potrubia od 20 mm do 400 mm

Pracovný tlak PN10 - PN16 (v závislosti od veľkosti a materiálu)

Kľúčové vlastnosti

Upínacia konštrukcia eliminuje rezanie potrubia

Tesniaci O-krúžok poskytuje tesné pripojenie odbočky

Kompatibilné s rozmermi potrubia SCH80 a DIN

CPVC trieda podporuje aplikácie horúcej kvapaliny až do 93 °C

Vhodné pre inštaláciu snímačov, meradiel alebo bočných potrubí

Znižuje prestoje systému počas expanzie

Polovodiče a elektronika

Distribúcia vody elektronickej kvality a ultračistej vody (UPW) v prostredí čistých priestorov, kde sa vyžaduje nízka vylúhovateľnosť.

chémia a metalurgia

Bezpečná preprava koncentrovaných kyselín a alkalických kvapalín v závodoch na pokovovanie a chemické spracovanie.

Obnoviteľná energia

Potrubná infraštruktúra na výrobu solárnych fotovoltických článkov a linky na výrobu elektrolytov lítiových batérií.

Úprava priemyselnej vody

Manipulácia s priemyselnou odpadovou vodou, odsoľovanie morskej vody a preprava deionizovanej vody v jadrových a potravinárskych zariadeniach.

▼

Pokyny na inštaláciu

Príprava povrchu: Pred montážou sedlového spoja sa uistite, že na povrchu hlavnej rúry nie sú nečistoty, škrabance alebo vlhkosť, aby sa zabezpečilo vzduchotesné tesnenie.
Kontrola krútiaceho momentu: Pri uťahovaní mechanických skrutiek na sedlovej svorke použite jednotný krútiaci moment na všetky body, aby ste zabránili lokálnemu namáhaniu materiálu UPVC/CPVC, ktoré by mohlo viesť k praskaniu vplyvom prostredia.
Použitie lepidla: Pre typy sediel na zváranie rozpúšťadlom použite vhodný základný náter a cement určený pre UPVC alebo CPVC. Nemiešajte cementy určené pre rôzne druhy materiálov.
Podmienky skladovania: Skladujte komponenty v chladnom a suchom prostredí mimo priameho vystavenia UV žiareniu. Dlhodobé ultrafialové žiarenie môže časom ovplyvniť odolnosť polymérov na báze PVC proti nárazu.

▲

Údržba a kontrola

Pravidelne kontrolujte tesnenie O-krúžku, či nevykazuje známky stuhnutia kompresie alebo chemického napadnutia. Vymeňte, ak spozorujete praskliny alebo sploštenie.
Každoročne skontrolujte krútiaci moment skrutiek. Vibrácie alebo tepelné cykly môžu spôsobiť postupné uvoľňovanie mechanickej svorky.
Pri sedlových spojoch CPVC v horúcom prevádzke sledujte zmenu farby alebo krehkosť ako prvé indikátory degradácie materiálu.
Pri demontáži vymeňte všetky tesnenia a O-krúžky namiesto opätovného použitia starých tesnení, aby ste zachovali nepriepustnosť.

Tieto sedlové spoje sa používajú v chemickom, metalurgickom, fotovoltaickom, nukleárnom, lítiovom, elektronickom polovodičovom, potravinárskom, farmaceutickom, automobilovom a priemyselnom priemysle úpravy vody na manipuláciu s kyslo-alkalickými kvapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a potrubím na priemyselné odpadové vody.

DIN 8061/8062 ASTM SCH80 Odolné voči UV žiareniu (vybrané triedy) Chemicky odolný
