SCH8O/DIN UPVC/CPVC Looper príruba

UPVC/CPVC Looper Príruba sa používa v priemyselných a stavebných aplikáciách. Ponúka odolnosť proti korózii a vysokoteplotný výkon, vďaka čomu je vhodný na prepravu rôznych kvapalín a plynov.

Príruba je navrhnutá pre jednoduchú inštaláciu, zaistenie bezpečných potrubných spojení a zníženie rizika úniku. UPVC/CPVC Looper príruba je ideálna pre priemyselné odvetvia, ako je úprava vody, chemikálie a HVAC, čím efektívne predlžuje životnosť potrubných systémov.

Kontaktujte nás

Predchádzajúce：SCH8O/DIN UPVC/CPVC Blind Flange
Ďalej：SCH8O/DIN UPVC/CPVC Redukujúce Tee

parameter aplikácia Technické normy

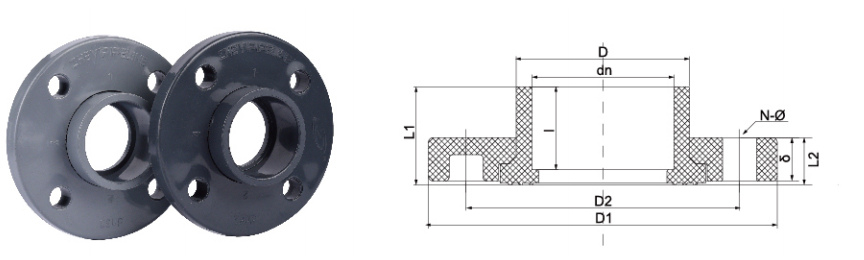

VEĽKOSŤ/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2“)	(3/4“)	(1“)	(1-1/4“)	(1-1/2“)	(2“)	(2-1/2“)	(3“)	(4“)	(5“)	(6“)	(8“)	(10“)	(12“)
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	5	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-ASTI	4-~14	4-~14	4-~14	4-~18	4-~18	4-~18	4-~18	8-~18	8-~18	8-~18	8-~22	8-~22	12-~22	12-~22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	5	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-ASTI	4-~16	4-~16	4-~16	4-~16	4-~16	4-~19	4-~19	4-~19	4-~19	8-~22	8-~22	8-~22	12-~24	12-~24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	5	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-ASTI	4-~15	4-~15	4-~19	4-~19	4-~19	4-~19	4-~19	8-~19	8-~19	8-~23	8-~23	12-~23	12-~25	16-~25

SCH80/DIN UPVC/CPVC Looper príruba - bezpečné a všestranné potrubné spojenia

Príruba SCH80/DIN Looper je skonštruovaný komponent určený na vytváranie spoľahlivých a demontovateľných spojení v potrubných systémoch z PVC a CPVC. Uľahčuje integráciu plastových potrubí s kovovými prírubami, čerpadlami a ventilmi v súlade s normami SCH80 a DIN. Tento produkt je vyrobený tak, aby zabezpečil rozmerovú konzistenciu a mechanickú integritu za špecifikovaných prevádzkových podmienok, vďaka čomu je vhodný pre širokú škálu priemyselných aplikácií.

Vlastnosti produktu

Kompatibilita s dvojitým štaardom: Navrhnuté tak, aby vyhovovali obom SCH80 and DIN vzory skrutiek, ktoré poskytujú všestranné riešenie pre systémy vyžadujúce medzinárodnú kompatibilitu. Táto funkcia zjednodušuje obstarávanie pre projekty, ktoré musia spĺňať viaceré regionálne normy.
Odolnosť proti korózii: Vyrobené z UPVC (Neplastifikovaný polyvinylchlorid) alebo CPVC (Chlórovaný polyvinylchlorid), teleso príruby je odolné voči širokému spektru chemikálií, kyselín, zásad a solí. Táto charakteristika je rozhodujúca pre dlhodobé používanie v korozívnom prostredí.
Štrukturálna integrita: Konštrukcia slučky umožňuje, aby sa príruba voľne otáčala kvôli vyrovnaniu skrutiek, čo zjednodušuje inštaláciu, zatiaľ čo náboj jadra udržiava pevné spojenie s rúrkou. Tým sa zabráni namáhaniu kĺbov a zaistí sa bezpečné utesnenie.
Hodnotenie vysokého tlaku: Navrhnutý tak, aby odolal hodnotám tlaku v súlade s plánom potrubia SCH80, vďaka čomu je vhodný pre aplikácie vyžadujúce vyššiu toleranciu tlaku ako štandardné PVC systémy.

Technické špecifikácie

Materiál	Rozmery	Štandardný	Menovitý tlak
UPVC (PVC-U)/CPVC (PVC-C)	Pozrite si špecifikácie SCH80 a DIN	ASTM D1784/DIN EN ISO 1452	PN10 /trieda 150
Dostupné veľkosti	Typ pripojenia	Farba	Kompatibilita tesnenia
1/2 palca až 12 palcov (DN15 až DN300)	Socket z rozpúšťadla cementu	Sivá (UPVC), svetlosivá/hnedá (CPVC)	EPDM, FPM (FKM)

Aplikačné polia

Príruba SCH80/DIN Looper sa používa v systémoch, ktoré vyžadujú bezpečné, chemicky odolné a demontovateľné spojenie. Medzi typické aplikácie patria

Zariadenia na čistenie vody a odpadových vôd
Chemické spracovateľské a manipulačné závody
Priemyselné procesné potrubie pre korozívne kvapaliny
Bazénové a vodné systémy vyžadujúce robustné komponenty s dlhou životnosťou
Ťažobné a rafinérske prevádzky
Zariadenia na výrobu energie

---

Často kladené otázky

1. Ako sa príruba UPVC looper líši od tradičnej pevnej príruby pri inštalácii a aplikácii?

Looperová príruba má voľne sa otáčajúci krúžok, ktorý zjednodušuje zarovnanie otvorov pre skrutky počas inštalácie, čo je významná výhoda v tesných priestoroch alebo keď sú rúry už zaistené. Pevná príruba vyžaduje presné rotačné vyrovnanie celého úseku potrubia, čo môže byť náročnejšie. Otočný mechanizmus príruby slučky tiež pomáha znižovať namáhanie potrubného systému, najmä pri pripájaní k pevným kovovým komponentom. Konkrétne pokyny na inštaláciu a osvedčené postupy nájdete v našej technickej dokumentácii alebo kontaktujte náš tím podpory.

2. Aké je obmedzenie teploty a tlaku pre prírubu SCH80/DIN CPVC a ako je to v porovnaní s kovovými prírubami v korozívnom prostredí?

Príruba SCH80/DIN CPVC je skonštruovaná pre aplikácie s vyššou teplotou ako UPVC, s maximálnou prevádzkovou teplotou zvyčajne do 200°F (93°C) a menovitým tlakom v súlade s normami SCH80. Zatiaľ čo kovové príruby majú často vyššie hodnoty maximálneho tlaku, sú náchylné na koróziu z mnohých priemyselných chemikálií. Na rozdiel od toho si príruba CPVC zachováva svoju štrukturálnu integritu v korozívnych médiách, ktoré môžu degradovať kovové alternatívy. Rozhodnutie medzi CPVC a kovovou prírubou by malo byť založené na komplexnej analýze typu kvapaliny, prevádzkovej teploty a požadovaného tlaku. Náš inžiniersky tím môže poskytnúť podrobnú analýzu materiálovej kompatibility pre vašu konkrétnu aplikáciu.

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína SCH8O/DIN UPVC/CPVC Looper príruba Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru SCH8O/DIN UPVC/CPVC Looper príruba Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát

Novinky

Pochopenie chemických a lítiových ventilov UPVC/CPVC (DIN/...
Sep 11,2025
Úvod do ventilov UPVC a CPVC Čo je Ventily UPVC a CPVC ? UPVC (neplasticizovaný polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) sú trvanlivé, termoplasty rezistentné na koróziu bežne používané pri ...
dozvedieť sa viac
UPVC/CPVC Pipe Eargtings: Konečný sprievodca inštaláciou, ...
Sep 04,2025
Úvod: Komplexný sprievodca UPVC/CPVC Pipe V modernej výstavbe, obnove domácnosti a priemyselných poliach sú plynovody nevyhnutným záchranným lanom. A UPVC (Neplasticizovaný polyvinylchlorid) a CPVC...
dozvedieť sa viac
Výber správneho ventilu UPVC alebo CPVC pre chemickú a lít...
Aug 25,2025
Výber správneho ventilu je kritickým rozhodnutím v akomkoľvek zariadení na výrobu chemického spracovania alebo lítium-iónovej batérie. Nesprávna voľba môže viesť k únikom, nákladným prestojom a bezpečnostným rizikám. ...
dozvedieť sa viac

Zanechajte správu

Prísna kontrola kvality

Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.
Testovanie presného výkonu

V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

SCH8O/DIN UPVC/CPVC Looper príruba Znalosť odvetvia

Ako správne vybrať UPVC/CPVC Looper príruba ? Tlakové hodnotenie a teplotné prispôsobenie sprievodca

UPVC (nezmäkčený polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) Looper Príruba hrajú kľúčovú úlohu v priemyselných potrubných systémoch, najmä v situáciách, keď je potrebné tlmiť tepelnú rozťažnosť, vibrácie alebo posunutie potrubia. Správny výber si vyžaduje komplexné zváženie vlastností materiálu, menovitého tlaku, teplotného rozsahu a špecifických požiadaviek na aplikáciu v odvetví. Nasleduje príručka výberu pre rôzne odvetvia:

1. Výber materiálu: UPVC vs CPVC
UPVC: Vhodné pre normálnu teplotu (0°C~60°C) a nízkotlakové scenáre, odolnosť proti korózii kyselín a alkálií, nízke náklady, bežne používané v pitnej vode (pitná voda) a priemyselnej úprave vody (úprava priemyselnej vody).
CPVC: Vyššia teplotná odolnosť (-20°C~110°C), silnejšia tlaková odolnosť, vhodná pre vysokoteplotné médiá, ako je preprava chladiacej kvapaliny vo fotovoltaickom priemysle alebo korozívne kvapaliny v metalurgii (Metalurgia).

2. Prispôsobenie úrovne tlaku
Trieda 150: Vhodné pre nízkotlakové systémy, ako je bezpečná pitná voda a ultračistá dodávka vody pre elektronické polovodiče.
Trieda 200/Trieda 300: Vhodné pre scenáre stredného a vysokého tlaku, ako sú pomocné potrubia jadrových elektrární alebo vysokotlakové vypúšťacie systémy priemyselných odpadových vôd.

3. Sprievodca prispôsobením priemyselných aplikácií
Medicína: Musí spĺňať normy FDA, uprednostňuje sa CPVC (odolnosť proti sterilizácii pri vysokej teplote) a úroveň tlaku je zvyčajne trieda 150.
Fotovoltaické: CPVC je vhodnejšie, pretože zahŕňa vysokoteplotnú cirkuláciu chladiacej kvapaliny a vyžaduje teplotnú a tlakovú odolnosť (trieda 200).
Metalurgia: Silné kyslé/alkalické prostredie, UPVC (normálna teplota) alebo CPVC (vysoká teplota), úroveň tlaku je potrebné zvoliť podľa čerpacieho tlaku (zvyčajne trieda 200~300).
Jadrová energia: Pomocné potrubia môžu používať CPVC (upravená verzia odolná voči žiareniu), trieda 300 na zaistenie bezpečnostnej redundancie.
Elektronický polovodič: Ultračistý vodný systém odporúča UPVC (nízka zrazenina), trieda 150 je dostatočná.

4. Odporúčania týkajúce sa inštalácie a údržby
Vyhnite sa nadmernej teplote a pretlaku: UPVC sa ľahko zmäkčuje pri >60°C a CPVC vyžaduje dodatočnú podporu pri >110°C.
Prispôsobenie tesniaceho materiálu: Tesnenia EPDM sú vhodné pre pitnú vodu a tesnenia PTFE sú vhodnejšie pre silné kyseliny (ako je metalurgická odpadová voda).
Pravidelná kontrola: Vysoko korozívne prostredie, ako napríklad priemyselná odpadová voda, vyžaduje skrátené cykly údržby.
