SCH8O/DIN UPVC/CPVC Redukujúce Tee

UPVC/CPVC Reducing Tee sa používa v úprave vody, chemickom a stavebnom priemysle. Vyrobené z vysoko kvalitných materiálov UPVC alebo CPVC, vyznačuje sa odolnosťou proti korózii a výkonom pri vysokých teplotách.

Redukčný T-kus je navrhnutý tak, aby spájal potrubia rôznych priemerov, čo umožňuje plynulé prechody v potrubnom systéme, znižuje prietokový odpor a zlepšuje celkovú účinnosť. Ľahko sa inštaluje, ponúka tesnenie, aby sa zabránilo úniku, a je ľahký pre pohodlnú prepravu a inštaláciu. Redukujúce tričko je v súlade s medzinárodnými normami, aby sa zabezpečila spoľahlivá kvalita.

Kontaktujte nás

Predchádzajúce：SCH8O/DIN UPVC/CPVC Looper príruba
Ďalej：SCH8O/DIN UPVC/CPVC 45°Elbow

parameter aplikácia Technické normy

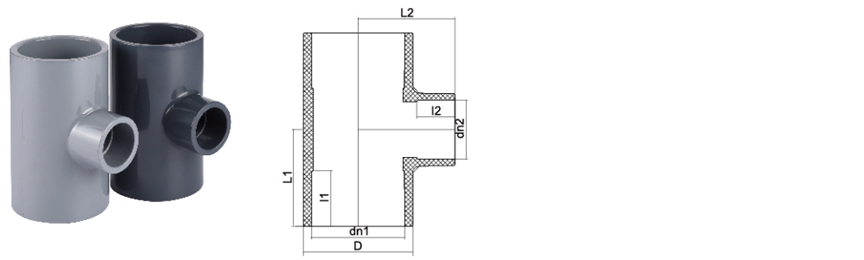

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Redukujúci T-kus - Štandardne vyhovujúce riešenia pre montáž rúr

Táto produktová stránka poskytuje technické špecifikácie a podrobnosti o aplikácii pre naše redukčné odpaliská SCH80 a DIN štandardu UPVC/CPVC. Tieto armatúry sú skonštruované pre presné presmerovanie toku a zmenšenie priemeru v priemyselných potrubných systémoch, čím zabezpečujú spoľahlivý výkon v rôznych aplikáciách prenosu tekutín.

Vlastnosti produktu

Súlad s dvojitým štandardom: Vyrobené v súlade s normami ASTM D1784 (SCH80) a DIN 8063, čím sa zabezpečí rozmerová presnosť a kompatibilita so širokou škálou priemyselných potrubných sietí.
Odolnosť proti korózii: Vyrobené z neplastifikovaného polyvinylchloridu (UPVC) a chlórovaného polyvinylchloridu (CPVC), ktoré poskytujú odolnosť voči kyselinám, zásadám, soliam a iným korozívnym chemikáliám. Táto vlastnosť predlžuje životnosť pri chemickom spracovaní, úprave vody a laboratórnych aplikáciách.
Štrukturálna integrita: Navrhnuté s robustnou hrúbkou steny, aby odolali vysokým zmenám tlaku a teploty a zachovali stabilitu spoja pri prevádzkovom namáhaní. Vhodné pre tlakové aj netlakové aplikácie, vrátane systémov pre pitnú vodu, priemyselné chemikálie a odpadové vody.
Bezšvové pripojenie: Navrhnuté pre bezpečné, netesné cementové rozpúšťadlá alebo závitové spoje, ktoré uľahčujú efektívnu inštaláciu a údržbu systému. Presný vnútorný vývrt podporuje plynulé prúdenie tekutiny, čím sa minimalizujú straty tlaku a turbulencie.

Technické špecifikácie

Parameter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiál	UPVC (typ I stupeň I), CPVC (bunková trieda 23447)	UPVC, CPVC
Normy	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Prevádzkový tlak	Až 150 PSI pri 73,4°F (23°C)	PN 10/PN 16
Teplotný rozsah	UPVC: 0°C až 60°C; CPVC: -10°C až 95°C	UPVC: 0°C až 60°C; CPVC: -10°C až 95°C

Aplikačné Oblasti

Sch80/DIN UPVC/CPVC redukčné odpalisko je neoddeliteľnou súčasťou systémov vyžadujúcich trvanlivé a spoľahlivé riadenie toku. Jeho aplikácia zahŕňa rôzne odvetvia, vrátane:

Chemické spracovanie a skladovanie
Úpravne a rozvody vody
Systémy nakladania s odpadovými vodami
Laboratórne vedenia na prenos tekutín
Spracovanie potravín a nápojov

Bežné otázky obstarávania

1. Aké sú kľúčové rozdiely medzi redukčnými odpaliskami SCH80 a DIN štandardu a ako vyberiem to správne pre môj projekt?

Primárny rozdiel spočíva v ich rozmerových štandardoch a tlakových hodnotách. SCH80 je americký štandard založený na veľkosti potrubia, zatiaľ čo DIN je európsky metrický štandard založený na nominálnom tlaku (PN). armatúry SCH80 sa bežne používajú v Severnej Amerike na vysokotlakové aplikácie, zatiaľ čo DIN prevláda v Európe a Ázii. Správna voľba závisí od vašej existujúcej potrubnej infraštruktúry a požiadaviek projektu. Podrobné informácie o veľkosti a kompatibilite nájdete v technických špecifikáciách alebo kontaktujte náš inžiniersky tím, aby ste zabezpečili bezproblémovú integráciu.

2. Ako je teplotné a tlakové hodnotenie T-kusu redukujúceho UPVC v porovnaní s T-kusom redukujúcim CPVC v prostredí chemického spracovania?

armatúry UPVC a CPVC sú vysoko odolné voči chemikáliám, líšia sa však limitmi prevádzkovej teploty. UPVC je vhodný pre aplikácie s maximálnou teplotou približne 60°C (140°F), zatiaľ čo CPVC zvládne vyššie teploty až 95°C (203°F) a je vhodný pre horúce korozívne kvapaliny. Ak vaša aplikácia zahŕňa horúce kvapaliny alebo paru, vhodnejšou a spoľahlivejšou voľbou je redukčné odpalisko CPVC. Výber správneho materiálu je rozhodujúci pre integritu systému a dlhú životnosť. Naše produktové listy obsahujú špecifické krivky zníženia tlaku pre rôzne teploty, ktoré by mali byť skontrolované pre vaše špecifické prevádzkové podmienky.

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína SCH8O/DIN UPVC/CPVC Redukujúce Tee Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru SCH8O/DIN UPVC/CPVC Redukujúce Tee Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát

Novinky

Pochopenie chemických a lítiových ventilov UPVC/CPVC (DIN/...
Sep 11,2025
Úvod do ventilov UPVC a CPVC Čo je Ventily UPVC a CPVC ? UPVC (neplasticizovaný polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) sú trvanlivé, termoplasty rezistentné na koróziu bežne používané pri ...
dozvedieť sa viac
UPVC/CPVC Pipe Eargtings: Konečný sprievodca inštaláciou, ...
Sep 04,2025
Úvod: Komplexný sprievodca UPVC/CPVC Pipe V modernej výstavbe, obnove domácnosti a priemyselných poliach sú plynovody nevyhnutným záchranným lanom. A UPVC (Neplasticizovaný polyvinylchlorid) a CPVC...
dozvedieť sa viac
Výber správneho ventilu UPVC alebo CPVC pre chemickú a lít...
Aug 25,2025
Výber správneho ventilu je kritickým rozhodnutím v akomkoľvek zariadení na výrobu chemického spracovania alebo lítium-iónovej batérie. Nesprávna voľba môže viesť k únikom, nákladným prestojom a bezpečnostným rizikám. ...
dozvedieť sa viac

Zanechajte správu

Prísna kontrola kvality

Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.
Testovanie presného výkonu

V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

SCH8O/DIN UPVC/CPVC Redukujúce Tee Znalosť odvetvia

Výber z UPVC/CPVC redukčné odpaliská v priemyselných potrubných systémoch: veľkostné normy, tlakové hodnoty a chemická kompatibilita

V priemyselných potrubných systémoch musí výber redukčných T-kusov UPVC/CPVC (Reducing Tees) komplexne zvážiť normy veľkosti, tlakové hodnoty a chemickú kompatibilitu, aby sa zabezpečila bezpečnosť systému a dlhodobá stabilita. Nasledujú kľúčové výberové body pre rôzne priemyselné aplikácie:

1. Veľkostné štandardy a tlakové hodnoty
UPVC (neplastifikovaný polyvinylchlorid) je vhodný pre scenáre normálnej teploty a nízkeho tlaku (ako je ≤60°C) a bežne sa používa v pitnej vode, priemyselnej úprave vody a iných systémoch. Veľkosť musí byť v súlade s normami ISO 1452 alebo ASTM D1785.

CPVC (chlórovaný polyvinylchlorid) má vyššiu teplotnú odolnosť (až 90°C) a je vhodný pre vysokoteplotné kvapaliny, ako sú potrubia chladiacej kvapaliny vo fotovoltaickom priemysle alebo moriace procesy v metalurgii. Musí byť v súlade s normami ASTM F441 a menovitý tlak musí zodpovedať konštrukcii systému (napríklad SCH 80/40).

2. Chemická kompatibilita
Rôzne priemyselné odvetvia majú prísne požiadavky na korozívnosť materiálov:

Elektronický polovodičový a medicínsky priemysel vyžaduje vysoko čisté potrubia. CPVC má vynikajúcu chemickú odolnosť a dokáže odolávať ultračistej vode a slabým kyslým/alkalickým médiám.
V pomocnom systéme jadrových elektrární musí UPVC/CPVC prejsť skúškou odolnosti voči žiareniu, aby sa zabránilo úniku v dôsledku chemickej degradácie.
Keď priemyselná odpadová voda obsahuje korozívne látky (ako je chlór a sulfid), CPVC má lepšiu odolnosť proti korózii ako UPVC, ale je potrebné overiť účinnosť proti starnutiu po dlhodobom kontakte.

3. Návrhy na prispôsobenie priemyselných aplikácií
Bezpečná pitná voda: Na zabezpečenie netoxicity sa uprednostňuje UPVC s certifikáciou NSF.
Vysokoteplotné/korozívne scenáre (ako je metalurgia, fotovoltaika): CPVC je spoľahlivejší a je potrebné venovať zvýšenú pozornosť tesniacemu materiálu rozhrania (ako je tesnenie EPDM).
Presný priemysel (polovodiče, medicína): Vyberte CPVC s hladkou vnútornou stenou, aby ste znížili riziko zvyškov tekutín.
