vyrobené na mieru Pneumatický motýľový ventil Pre potravinársky priemysel/automobilový/elektronický

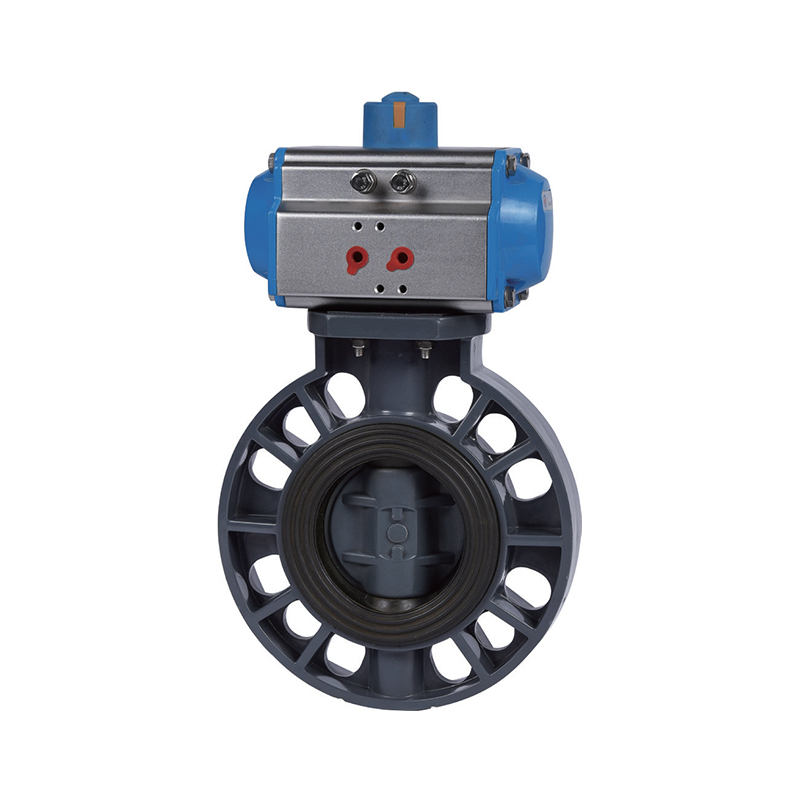

Pneumatický motýľový ventil

Pneumatický motýľový ventil

Pneumatický motýľový ventil prijíma dizajn typu oblátok s kompaktnou štruktúrou, malú veľkosť a ľahký dizajn, vďaka čomu je vhodné inštalovať, prepravovať a údržbu. Je poháňaný pneumatickým ovládačom, ktorý otáča stonku ventilu, čo umožňuje, aby sa disk rýchlo otáčal v tele ventilu o 90 °, čím sa získa rýchle otváranie a zatváranie rýchlym odozvou. Presne riadi tok podľa systémových požiadaviek, poskytuje funkcie stabilného a spoľahlivého škrtiaceho, obmedzenia a izolácie. Ventil používa elastické tesniace materiály, ako je guma alebo PTFE, na zabezpečenie účinnej prevencie úniku pri uzavretí. Pneumatický motýľový ventil je vhodný pre rôzne médiá, ako je voda, olej a para a pracuje v rámci širokého spektra tlakov a teplôt, pričom spĺňa požiadavky rôznych potrubných systémov. $

Kontaktujte nás
  • Pneumatický motýľový ventil
Predchádzajúce：Elektrický motýľový ventil
Ďalej：Elektrický guľový ventil
parameter aplikácia Technické normy

  • (1) Materiál: UPVC, CPVC
    (2) Veľkosť: 2 "-12 ", DN50-DN300, DN63-DN315
    (3) Normy: Ansi, Jedáleň
    (4) Pripojenie: príruba
    (5) Pracovný tlak: 150 psi, 1,0 MPA
    (6) Prevádzková teplota: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
    (7) Minimálny tlak vzduchu: 45 psi, 0,4 MPA
    (8) Farba tela: UPVC (tmavo šedá), CPVC (svetlo šedá)

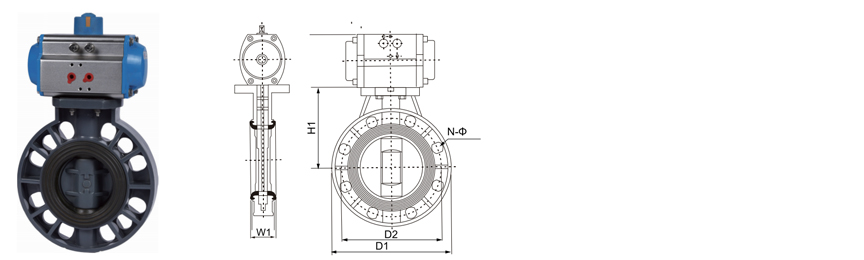

    Veľkosť/nom.

    DN63

    DN75

    DN90

    DN110

    DN140

    DN160

    DN225

    DN280

    DN315

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (2 ")

    (2-1/2 ")

    (3 ")

    (4 ")

    (5 ")

    (6 ")

    (8 ")

    (10 ")

    (12 ")

    D1

    160

    180

    196

    228

    258

    287

    344

    411

    490

    D2

    Jedáleň

    125

    145

    160

    180

    210

    240

    295

    350

    400

    Ansi

    121

    140

    152

    191

    216

    241

    298

    362

    346

    Jis

    120

    140

    150

    175

    210

    240

    290

    355

    400

    N-φ

    DIN

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ22

    8-φ22

    8-φ22

    12-φ22

    ANSI

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ22

    8-φ22

    8-φ22

    12-em25

    12-em25

    Jis

    4-φ19

    4-φ19

    8-φ19

    8-φ19

    8-φ23

    8-φ23

    12-φ23

    12-em25

    16-φ25

    H1

    100

    110

    132

    155

    167

    180

    225

    260

    280

    W1

    43

    46

    49

    54

    64

    70

    88

    98

    108

    Krútiaci moment (n · m)

    10

    10

    15

    22

    40

    45

    65

    -

    		-

    Pracovný režim ovládača dvojité pôsobiace/jednorazové pôsobenie (NC normálne uzavreté, nie je normálne otvorené)

    Špecifikácia

    63

    75

    90

    110

    140

    160

    225

    280

    315

    2"

    2 1/2 "

    3 "

    4 “

    5 "

    6 "

    8 "

    10 "

    12 "

    Kontrola stresu

    4 ~ 8

    Namur štandardné rozhranie zdroja vzduchu

    G 1/4 "

    Modely s dvojitým pôsobením ovládača

    TBN052d

    TBN063D

    TBN075D

    TBN083D

    TBN092d

    TBN105D

    TBN7105D

    TBN125D

    TBN140D

    Jednorazové modely ovládača

    TBN063SK

    TBN075SK

    TBN083SK

    TBN092SK

    TBN105SK

    TBN125SK

    TBN125SK

    TBN140SK

    TBN160SK

Odporúčané produkty
Spoločnosť
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína Pneumatický motýľový ventil Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru Pneumatický motýľový ventil Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Národný high-tech podnik
  • Osvedčenie
  • Osvedčenie
Novinky
Zanechajte správu
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Prísna kontrola kvality

    Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

    Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testovanie presného výkonu
    V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

    ● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
    ● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
    ● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
    ● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
    ● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

Pneumatický motýľový ventil Znalosť odvetvia

Sprievodca výberom pre Pneumatické motýľové ventily V priemyselnej automatizácii: Ako porovnávať tlak, teplotu a médiá?

V systémoch priemyselnej automatizácie sa pneumatické motýľové ventily široko používajú vo viacerých odvetviach kvôli svojej rýchlej reakcii, kompaktnej štruktúre a ľahkej kontrole. Rôzne odvetvia však majú rôzne požiadavky na tlak ventilu, teplotu a kompatibilitu s médiami. Nesprávny výber môže viesť k zlyhaniu ventilu, úniku alebo skrátenej životnosti. Nasledujú kľúčové výberové body pre rôzne odvetvia:

1. Zodpovedanie úrovne tlaku
Pneumatické ventily motýľov musia vybrať vhodné dizajnérske tlaky (napríklad PN10, PN16, ANSI 150 atď.) Podľa pracovného tlaku systému:
Fotovoltaický, elektronický polovodič: obvykle nízky tlak (PN6 ~ PN10), používaný na dodávku vody alebo plynu.
Metalurgia, jadrová energia: stredný a vysoký tlak (PN16 ~ PN40), je potrebné odolať nárazovému tlaku, najmä s vysokou teplotou a vysokotlakovou parou alebo korozívnymi tekutkami.
Priemyselná odpadová voda, pitná voda: normálny tlak na stredný tlak (PN10 ~ PN16), je potrebné zvážiť účinok vodného kladiva.

2. Adaptabilita teploty
Telesný materiál ventilu (napríklad liatina, nehrdzavejúca oceľ, fluórna podšívka) a tesniaca materiál (EPDM, PTFE, NBR) musia zodpovedať strednej teplote:
Medicína, polovodiča: Vyžaduje sa nízka teplota alebo normálna teplota (-20 ° C ~ 120 ° C), sú potrebné materiály sterilného stupňa (napríklad 316L z nehrdzavejúcej ocele PTFE).
Metalurgia, jadrová energia: Vyžaduje sa vysoká teplota (200 ° C ~ 500 ° C), kovové tvrdé tesnenie alebo špeciálne zliatinové ventilové telo.
Fotovoltaic: Môže zahŕňať extrémny teplotný rozdiel a sú potrebné materiály odolné voči poveternostným vplyvom.

3. Stredná kompatibilita
Korozivita a obsah častíc v médiu určujú materiál ventilu a tesnenie:
Pitná voda, čistenie priemyselnej vody: nevyžaduje sa žiadne znečistenie a vyberú sa tesniace materiály s certifikáciou EPDM alebo FDA.
Priemyselná odpadová voda: obsahujúca kyselinu, alkalické alebo tuhé častice, vyžaduje fluórovú výstelku (PTFE) alebo opotrebovanie gumové tesnenie.
Elektronický polovodič: ultrapúrová voda alebo vysokovýkonný plyn, vnútorná stena ventilu musí byť elektrolyticky leštená, aby sa zabránilo zrážaniu častíc.
Jadrová energia: Rádioaktívne médiá vyžadujú celé kovové tesniace ventily so špeciálnou certifikáciou (napríklad ASME N GRADE).

Príklady aplikácií v priemysle
Fotovoltaické: Nízkotlakové a izbové teplotné prepravu vody v ultrapúre, zdôrazňujúca nulovú úniku a dlhú životnosť.
Metalurgia: Ventily s vysokou teplotou a vysokým prachom musia byť ventily odolné voči opotrebeniu a proti zaseknutiu.
Medicína: Požiadavky na vysokú sterilitu, ventily sa musia ľahko vyčistiť (kompatibilné CIP/SIP).
Jadrová energia: V extrémnych pracovných podmienkach musia ventily spĺňať seizmické a ožarovacie štandardy.
