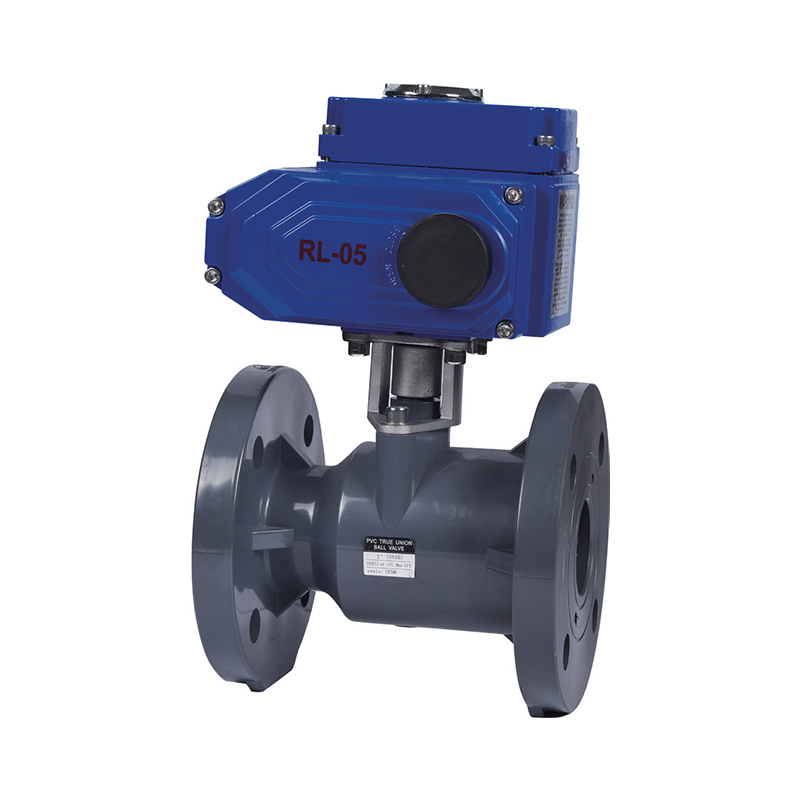

Elektrický guľový ventil

Definujúcim prvkom elektrického guľového ventilu je to, že jeho komponent uzáveru (guľa) sa otáča okolo osi stonky a zvyčajne umožňuje otváranie ventilu alebo uzavretie rotáciou o 90 °. Pýši sa tesniacim výkonom, vysokou kapacitou prietoku, nízkym odporom toku, jednoduchou štruktúrou, ľahkou údržbou a dlhou životnosťou. Priechod tela ventilu má rovnaký priemer ako pripojený potrubie, čo umožňuje médiu pretekať takmer bez straty. Preto sa často používa v aplikáciách, ktoré si vyžadujú prísne tesnenie, ako sú regulácie plynov, kvapaliny, pary a médium obsahujúce vláknité nečistoty. Elektrické prírubové guľové ventily sa široko používajú v odvetviach, ako sú ropa, chemikálie, metalurgia, svetelný priemysel, papier, elektrárne a chladenie. Obzvlášť sa bežne používajú ako núdzové uzatváracie ventily v ropných skladoch, chemických zariadeniach a plynovodoch plynových nádrží. V prípade mimoriadnych udalostí, ako sú požiare spôsobené únikom ropy alebo nebezpečným materiálom na výpadky napájania, sa elektrický prírubový guľový ventil automaticky vypne bez manuálnej prevádzky, účinne zabraňuje sekundárnym nehodám, znižuje škody na majetku a bezpečnosť personálu.

Kontaktujte nás

PREV：Pneumatický motýľový ventil
NEXT：Pneumatický prírubový guľový ventil

Parameter Aplikácia Technické štaardy

(1) Materiál: UPVC, CPVC
(2) Veľkosť: 2 "-12", DN50-DN300, DN63-DN315
(3) Normy: Ansi, Jedáleň
(4) Pripojenie: príruba
(5) Pracovný tlak: 150 psi, 1,0 MPA
(6) Prevádzková teplota: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Farba tela: UPVC (tmavo šedá), CPVC (svetlo šedá)

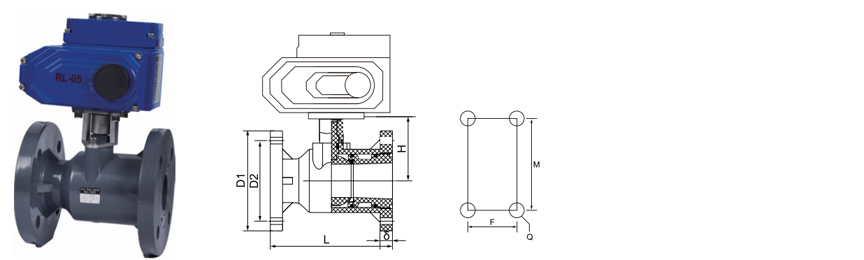

Veľkosť/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Jedáleň	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Otázka		2 × m6	2 × m8	2 × m8	2 × m8	4 × m10	4 × m10	4 × m10	4 × m10	4 × m10
Krútiaci moment (n · m)		4	6	8	12	18	26	35

Špecifikácie elektrického pohonu

Guľový ventil	Model	Maximálny krútiaci moment	Čas akcie 90 °		Výstup	Motor	Menovitý prúd
Guľový ventil	Model	N · m	Výnimočný	Norma	mm	W	Ac 220V/a	Ac 380V/a	Dc 24v/a
DN20-DN50	Rl003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	Rl005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	115/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group je China Elektrický guľový ventil Pre potravinársky priemysel/automobilový/elektronický Suppliers and Custom Elektrický guľový ventil Pre potravinársky priemysel/automobilový/elektronický Factory. Boli sme založení v roku 2007 a špecializovali sa na výskum a vývoj, výrobu, predaj a služby priemyselných potrubí CPVC a UPVC. Získala výrobnú licenciu na špeciálne vybavenie, provinciu Zhejiang Province FotoD s hygienickou licenciou, dokument o schválení licencie, osvedčenie o systéme riadenia kvality, osvedčenie systému IS014001 Systém environmentálneho riadenia, IS045001 osvedčenie o systéme ochrany zdravia a ochrany bezpečnosti a ďalšie osvedčenia o riadení bezpečnosti. Má tiež viac ako 50 nezávislých práv duševného vlastníctva a import a vývoznú moc samosprávy. S cieľom poskytovať diverzifikované výrobky a lepšie služby spoločnosť zaviedla pokročilé technológie, vybavenie nástrojov a jedinečné suroviny a systémy riadenia z Nemecka a Ameriky. V priebehu rokov sa naše výrobky široko používajú v chemickom priemysle, metalurgii, fotovoltaickom, jadrovej energii, lítiu, elektronickom polovodiče, potravinách, medicíne, automobilovom priemysle, priemyselnej vode a iných priemyselných odvetviach v kvapalinách kyseliny a alkali, ultrapútavou vodou, pitnou vodou, vodou z priemyselnej trasovej vody. V súčasnosti spoločnosť Zheyi Group založila viac ako 30 predajných spoločností na celoštátnej úrovni. Kategórie výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov. Naše výrobky vítajú zákazníci na domácich a medzinárodných trhoch.

Čestné osvedčenie

Novinky

Osvedčenie
Dec 12,2024
Prečítajte si viac

Spätná väzba

Prísna kontrola kvality

Zheyi Group sa riadi zásadou „Kvalita First“, využíva medzinárodne pokročilé vybavenie a prémiové suroviny, aby sa udržala prísna kontrola nad každou fázou výroby. Cieľom je dodať plynovodné výrobky, ktoré vynikajú vo výkone aj estetike.

Spoločnosť využíva najmodernejšie výrobné vybavenie a materiály vysokej kvality vrátane Sekisui z Japonska a Lubrizol zo Spojených štátov. Prostredníctvom bezproblémovej zmesi sofistikovaných výrobných techník a profesionálneho riadenia každý produkt „Zheyi“ prechádza prísnou kontrolou kvality - od výroby a inšpekcie po konečné dodanie - v dôsledku dokonalosti vo vzhľade a funkčnosti.
Testovanie výkonnosti

V spoločnosti Zheyi je každý produkt vytvorený nielen so zameraním na rafinovanú estetiku, ale aj s neochvejným záväzkom k vynikajúcej internej kvalite. Dôsledné testovanie výkonnosti zaisťuje stabilitu a trvanlivosť produktu, a to aj za náročných podmienok:

● Test hustoty: meria hustotu materiálu, aby sa zabezpečila štrukturálna uniformita a stabilita.
● Test teploty zmäkčenia VICAT: hodnotí zmäkčenie materiálu za podmienok vysokej teploty, aby sa zabezpečila odolnosť proti deformácii v rôznych prostrediach.
● Test rúry: Simuluje dlhodobý odolnosť proti tepla a overuje schopnosť produktu odolať predĺženej expozícii vysokým teplotám.
● Hydrostatický test: Vyhodnocuje pevnosť potrubia za vysokých tlakových podmienok, aby sa zaručila bezpečnosť a spoľahlivosť.
● Test nárazu kladiva: Testy vplyvu na zabezpečenie trvanlivosti produktu počas prepravy, inštalácie a denného používania.

Elektrický guľový ventil Industry knowledge

Aplikačné scenáre a výhody elektrické guľôčkové ventily V systémoch priemyselnej automatizácie

Elektrické guľové ventily zohrávajú dôležitú úlohu v systémoch priemyselnej automatizácie kvôli ich rýchlej reakcii, vysokému tesneniu, diaľkovým ovládaniu a ďalším charakteristikám. Nasledujú jeho typické aplikácie a základné výhody vo viacerých kľúčových odvetviach:

1. Bezpečná pitná voda
Aplikácia: Používa sa v sieťach na zásobovanie vodou, prepínanie a dezinfekčné systémy čerpacej stanice vo vodných rastlinách, aby sa zabezpečilo presné riadenie prietoku vody.
Výhody: Elektrický pohon je možné integrovať so systémom SCADA, aby sa dosiahla bezobslužné úpravy a predchádzanie rizikám znečistenia vody.

2. Metalurgia
Aplikácia: Prepínanie a regulácia vysokoteplotných a vysokotlakových plynov (ako je plyn s vysokou pecou) a systémy chladiacej vody.
Výhody: Materiály odolné voči korózii (napríklad nehrdzavejúca oceľ) sa dokážu vyrovnať so silným kyslým a alkalickým médiom a návrh ovládača odolného voči výbuchu sa prispôsobuje drsnému prostrediu.

3. Fotovoltaické
Aplikácia: Chemická transport (ako je kyslý, inertný plyn) pri výrobe materiálu kremíka a systémy na regeneráciu odpadových vôd.
Výhody: Vysoké utesnenie zabraňuje škodlivému úniku a elektrické riadenie zodpovedá rytmu automatizovaných výrobných vedení.

4. Jadrová energia
Aplikácia: Izolácia a vypúšťanie chladiaceho systému jadrového ostrova a potrubia na čistenie odpadových vôd.
Výhoda: Dodržiavajte normy jadrovej bezpečnosti (napríklad certifikácia ASME III) a v prípade zlyhania sa môže vypnúť.

5. Elektronický polovodič
Aplikácia: Presné dodanie ultrapurovej vody (UPW) a špeciálnych plynov (napríklad dusík a argón).
Výhoda: leštiace ošetrenie vnútornej steny tela ventilu (RA <0,4 μm), aby sa zabránilo kontaminácii častíc a zabezpečenie čistoty procesu.

6. Medicína
Aplikácia: Purifikovaná voda, parná sterilizácia (SIP) a čistiace systémy CIP vo farmaceutických procesoch.
Výhoda: Konštrukčný návrh bez slepého uhla spĺňa požiadavky GMP a vyhýba sa rastu mikroorganizmov.

7. Priemyselné úpravy vody
Aplikácia: Cirkulujúca chladiaca voda, reverzná osmóza (RO) predbežná liečba a kontrola dávkovania liečiva.
Výhoda: Podporte komunikáciu Modbus/Profibus a prepojenie s PLC na realizáciu inteligentného dávkovania.

8. priemyselná odpadová voda
Aplikácia: neutralizácia kyseliny, prepínanie a výtok potrubia čistiarne odpadových vôd ťažkých kovov.
Výhody: Pečate PTFE sú vysoko odolné voči korózii a elektrické akcie môžu byť naprogramované tak, aby vyhovovali intermitentným potrebám prepúšťania.
