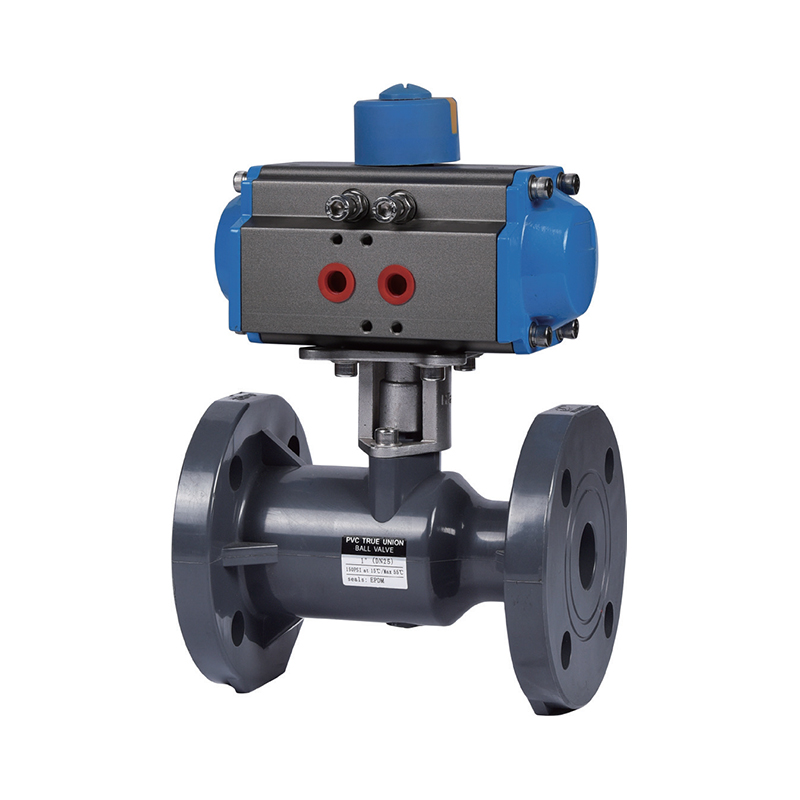

Pneumatický prírubový guľový ventil

Spomedzi všetkých typov ventilov má pneumatický vrúcny guľový ventil odolnosť voči tekutine. Dokonca aj typ so zníženým otvorom má relatívne nízky odpor kvapaliny. Teleso ventilu pneumatického guľového ventilu je vybavené nárazovými ložiskami na zníženie trenia trenia na stonke, čím sa zabezpečuje hladká a flexibilná dlhodobá prevádzka. Sedadlo ventilu ponúka tesniaci výkon, vyrobený z elastických materiálov, ako je PTFE, čo zvyšuje schopnosť tesnenia pri zvyšovaní tlaku stredného tlaku. Utesnenie stonky je navyše spoľahlivé a odolné voči poškodeniu. Vzhľadom na vlastné vlastnosti použitých materiálov a minimálnej straty trenia s loptou má pneumatický guľový ventil dlhú životnosť. Springs medzi loptou, stonkou a telom ventilu pomáha vybíjanie statickej elektriny vygenerovanej počas prepínania, čím sa zaisťuje bezpečné využitie.

Kontaktujte nás

PREV：Elektrický guľový ventil
NEXT：UPVC/CPVC elektrické ventily

Parameter Aplikácia Technické štaardy

(1) Materiál: UPVC, CPVC
(2) Veľkosť: 1 "-4 “, DN25-DN100, DN32-DN110
(3) Štandard: din
(4) Pripojenie: príruba
(5) Pracovný tlak: 150 psi, 1,0 MPA
(6) Prevádzková teplota: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Minimálny tlak vzduchu: 45 psi, 0,4 MPA
(8) Farba tela: UPVC (tmavo šedá), CPVC (svetlo šedá)

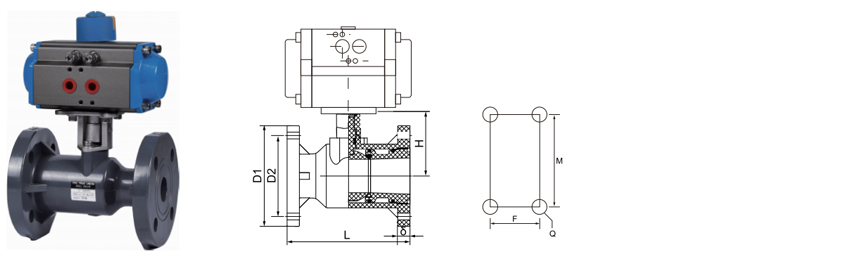

Veľkosť/nom.		DN32	DN40	DN50	dn6e	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Jedáleň	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	Jedáleň	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Otázka		2 × m6	2 × m8	2 × m8	2 × m8	4 × m10	4 × m10	4 × m10	4 × m10	4 × m10
Krútiaci moment (n · m)		4	6	8	12	18	26	35

Pracovný režim ovládača dvojité pôsobiace/jednorazové pôsobenie (NC normálne uzavreté, nie je normálne otvorené)

Špecifikácia	20	25	32	40	50	63	75	90	110	140	160
Špecifikácia	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Kontrola stresu	4 ~ 8
Namur štandardné rozhranie zdroja vzduchu	G 1/4 "
Modely s dvojitým pôsobením ovládača	TBN032d	TBN032d	TBN032d	TBN052d	TBN052d	Tbn63d	TBN75D	Tbn83d	Tbn92d	TBN105D	TBN125D
Jednorazové modely ovládača	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	TBN83SK	TBN92SK	TBN105SK	TBN125SK	TBN140SK

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group je China Pneumatický prírubový guľový ventil Pre potravinársky priemysel/automobilový/elektronický Suppliers and Custom Pneumatický prírubový guľový ventil Pre potravinársky priemysel/automobilový/elektronický Factory. Boli sme založení v roku 2007 a špecializovali sa na výskum a vývoj, výrobu, predaj a služby priemyselných potrubí CPVC a UPVC. Získala výrobnú licenciu na špeciálne vybavenie, provinciu Zhejiang Province FotoD s hygienickou licenciou, dokument o schválení licencie, osvedčenie o systéme riadenia kvality, osvedčenie systému IS014001 Systém environmentálneho riadenia, IS045001 osvedčenie o systéme ochrany zdravia a ochrany bezpečnosti a ďalšie osvedčenia o riadení bezpečnosti. Má tiež viac ako 50 nezávislých práv duševného vlastníctva a import a vývoznú moc samosprávy. S cieľom poskytovať diverzifikované výrobky a lepšie služby spoločnosť zaviedla pokročilé technológie, vybavenie nástrojov a jedinečné suroviny a systémy riadenia z Nemecka a Ameriky. V priebehu rokov sa naše výrobky široko používajú v chemickom priemysle, metalurgii, fotovoltaickom, jadrovej energii, lítiu, elektronickom polovodiče, potravinách, medicíne, automobilovom priemysle, priemyselnej vode a iných priemyselných odvetviach v kvapalinách kyseliny a alkali, ultrapútavou vodou, pitnou vodou, vodou z priemyselnej trasovej vody. V súčasnosti spoločnosť Zheyi Group založila viac ako 30 predajných spoločností na celoštátnej úrovni. Kategórie výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov. Naše výrobky vítajú zákazníci na domácich a medzinárodných trhoch.

Čestné osvedčenie

Novinky

Osvedčenie
Dec 12,2024
Prečítajte si viac

Spätná väzba

Prísna kontrola kvality

Zheyi Group sa riadi zásadou „Kvalita First“, využíva medzinárodne pokročilé vybavenie a prémiové suroviny, aby sa udržala prísna kontrola nad každou fázou výroby. Cieľom je dodať plynovodné výrobky, ktoré vynikajú vo výkone aj estetike.

Spoločnosť využíva najmodernejšie výrobné vybavenie a materiály vysokej kvality vrátane Sekisui z Japonska a Lubrizol zo Spojených štátov. Prostredníctvom bezproblémovej zmesi sofistikovaných výrobných techník a profesionálneho riadenia každý produkt „Zheyi“ prechádza prísnou kontrolou kvality - od výroby a inšpekcie po konečné dodanie - v dôsledku dokonalosti vo vzhľade a funkčnosti.
Testovanie výkonnosti

V spoločnosti Zheyi je každý produkt vytvorený nielen so zameraním na rafinovanú estetiku, ale aj s neochvejným záväzkom k vynikajúcej internej kvalite. Dôsledné testovanie výkonnosti zaisťuje stabilitu a trvanlivosť produktu, a to aj za náročných podmienok:

● Test hustoty: meria hustotu materiálu, aby sa zabezpečila štrukturálna uniformita a stabilita.
● Test teploty zmäkčenia VICAT: hodnotí zmäkčenie materiálu za podmienok vysokej teploty, aby sa zabezpečila odolnosť proti deformácii v rôznych prostrediach.
● Test rúry: Simuluje dlhodobý odolnosť proti tepla a overuje schopnosť produktu odolať predĺženej expozícii vysokým teplotám.
● Hydrostatický test: Vyhodnocuje pevnosť potrubia za vysokých tlakových podmienok, aby sa zaručila bezpečnosť a spoľahlivosť.
● Test nárazu kladiva: Testy vplyvu na zabezpečenie trvanlivosti produktu počas prepravy, inštalácie a denného používania.

Pneumatický prírubový guľový ventil Industry knowledge

Spoločné postupy diagnostiky a udržiavania porúch pneumatické príruby guľôčkové ventily (Scenáre s viacerými priemyselnými aplikáciami)

Pneumatické prírubové guľové ventily sa široko používajú v bezpečnej pitnej vode, metalurgii, fotovoltaike, jadrovej energii, elektronických polovodičoch, medicíne, priemyselnej úpravy vody, priemyselnej odpadovej vode a ďalších poliach kvôli ich rýchlemu otvoru a zatvárania, dobrého tesnenia a vysokej tlakovej odolnosti. Pri dlhodobej prevádzke sa však môžu vyskytnúť zlyhania v dôsledku stredných charakteristík, pracovných podmienok alebo nesprávnej prevádzky. Nasledujú bežné problémy a návrhy na údržbu, ktoré sa analyzujú v kombinácii s rôznymi priemyselnými scenármi:

1. Bežná diagnostika porúch a riešenia
Ventil vnútorný alebo externý únik
Možné príčiny: opotrebenie tesniaceho krúžku (ako je dlhodobé vysoké teplotné starnutie PTFE), poškodenie sedadla ventilu a voľné skrutky príruby.

Rozdiely v priemysle:
Medicína/elektronický polovodič: Vysoko čistotné médiá vyžadujú nulové únik a materiál sedadla ventilu je potrebné pravidelne kontrolovať (napríklad PPL zosilnený polytetrafluóretylén).
Jadrová energia/priemyselná odpadová voda: Korozívne médiá (ako je kyselina a alkali) sa ľahko korodujú teleso ventilu a mali by sa použiť hastelloy alebo ventily podložené fluór.

Pneumatické ovládače sú pomalé alebo zlyhávajú
Možné dôvody: Nedostatočný tlak zdroja vzduchu, zlyhanie solenoidového ventilu, akumulácia vody vo valci (stlačený vzduch nie je suchý).

Rozdiely v priemysle:
Fotovoltaic/metalurgia: Vysokotextové prostredie spôsobuje viac kondenzovanej vody v plynovode zdroja vzduchu a je potrebné nainštalovať sušič vzduchu.
Bezpečná pitná voda: Vlhké prostredie môže spôsobiť koróziu ovládača a odporúča sa úroveň ochrany IP67.

Ventil zaseknutý alebo neschopný prepnúť
Možné dôvody: Stredná kryštalizácia (napríklad soľ v priemyselnej odpadovej vode), akumulácia nečistôt (napríklad bahno pri úrade vody), dlhodobý nedostatok údržby.

Rozdiely v priemysle:
Priemyselné úpravy vody: Pravidelne opláchnite dutinu ventilu, aby ste zabránili blokovaniu tuhých znečisťujúcich látok.
Elektronické polovodiče: v systémoch ultrapúrovej vody by sa mali vyhnúť kontaminácii kovových iónov a odporúčajú sa úplne podšívané ventily.

2. Cielené postupy údržby
Pravidelná kontrola a čistenie
Bezpečná pitná voda/farmaceutický priemysel: Demontáž a kontrolujte tesnenia každý štvrťrok, aby ste zaistili, že neexistuje biofilm alebo chemické zvyšky.
Fotovoltaic/Semiconductor: Na vyčistenie plynového vedenia použite vysokokvalitný dusík, aby ste zabránili kontaminácii častíc.

Mazanie a riadenie tesnenia
Metalurgia/jadrová energia: Používajte mazivo odolnú voči vysokej teplote (ako je tuk na báze silikónu) v podmienkach vysokej teploty, aby ste zabránili suchému treniu.
Priemyselná odpadová voda: V korozívnych mediálnych prostrediach sa odporúča používať balenie grafitov Bellows na dvojitú ochranu tesnení stoniek ventilu.

Údržba pneumatického systému
Spoločné pre všetky odvetvia:
Skontrolujte Triplex zdroja plynu (filter, ventil redukčný tlak, kolektor olejovej hmly), aby ste zaistili stabilný tlak (zvyčajne 0,4 ~ 0,6 MPa).
Solenoidové ventily a limitné spínače musia byť odolné voči prachu a vlhkosti, najmä pre vonkajšie prostredie fotovoltaických rastlín.

3. Špeciálne bezpečnostné opatrenia pre priemysel
Jadrová energia: Musí dodržiavať štandardy ASME III alebo RCC-M a materiál tela ventilu musí byť odolný voči žiareniu (napríklad 316L ultra nízkej uhlíkovej nehrdzavejúcej ocele).
Elektronické polovodiče: elektrolytické leštenie (RA <0,4 μm) povrchu ventilu v kontakte so médiom, aby sa zabránilo vypadnutiu častíc.
Medicína: V podmienkach sterilizácie (SIP/CIP) musí ventil odolávať vysokoteplotným parným cyklom nad 120 ° C.
