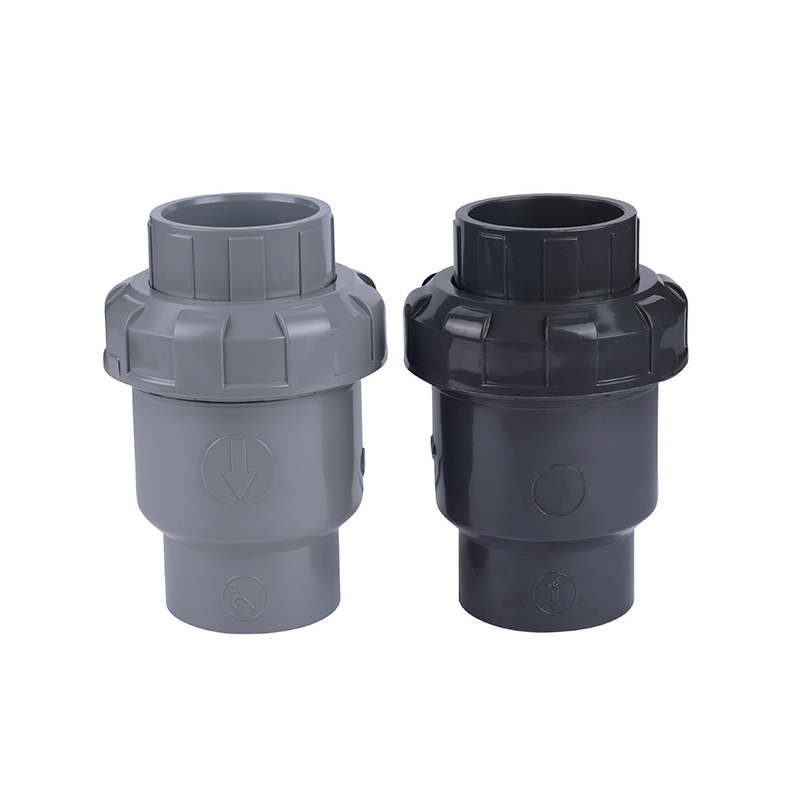

SCH8O/DIN UPVC/CPVC Ball Check Valve

The UPVC/CPVC ball check valve is a high-efficiency and reliable fluid control device designed for various industrial and construction applications. Its ball-shaped design allows the valve to open quickly during fluid flow and automatically close during reverse flow, effectively preventing backflow and fluid mixing to ensure the safety and efficiency of the system.

The valve is widely used in water treatment, chemical processing, pharmaceuticals, and food processing industries, especially in scenarios requiring high fluid purity. Its simple structure and convenient installation make it a modern industrial solution for high fluid control requirements.

Kontaktujte nás

Predchádzajúce：Guľový ventil SCH8O/DIN UPVC/CPVC
Ďalej：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

parameter aplikácia Technické normy

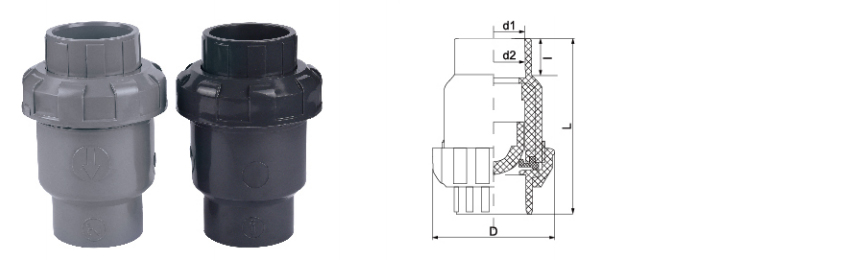

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · NON-RETURN · SPRING LOADED

UPVC / CPVC Ball Check Valve

DN15–DN150 · PN10–PN16 · –20°C to +93°C

The SCH80/DIN UPVC/CPVC Ball Check Valve is a spring-loaded, non-return device engineered to prevent reverse flow in corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this valve uses a spring-loaded ball that seats against a seal to block backflow while allowing free forward flow. The ball design provides a low-pressure drop and quick closing response. The valve body is available in UPVC for general chemical service and CPVC for elevated temperature applications up to 93°C. The O-ring seal, available in EPDM, FKM, or PTFE, ensures leak-tight shut-off when reverse flow occurs. Suitable for both horizontal and vertical installations.

DN15 – DN150 Size Range

PN10 – PN16 Pressure Rating

–20°C to +93°C CPVC Operating Range

Ball & Spring Check Mechanism

⦿

Spring-Loaded Ball Closure

The spring-loaded ball provides rapid closing response to prevent reverse flow, with the spring force calibrated to ensure positive seating even at low forward flow velocities.

⦿

Chemical & Thermal Resistance

UPVC and CPVC materials resist a wide range of acids, bases, and salts. CPVC extends service to 93°C. The ball and seal materials can be selected for specific chemical compatibility.

⦿

Low Pressure Drop

The spherical ball design minimizes flow restriction during forward flow, reducing system energy consumption and maintaining line efficiency across the operating range.

⦿

Horizontal or Vertical Installation

Suitable for both horizontal and vertical (upward flow) installations, providing design flexibility for new or retrofit piping systems without requiring special orientation.

Technical Specifications

Body Material UPVC · CPVC

Ball Material Solid UPVC · PTFE · Stainless Steel (optional)

Seal Material EPDM · FKM (Viton) · PTFE

Spring Material Stainless Steel 304 · 316 (coated)

Connection Socket (solvent) · Threaded (NPT/BSPT)

Standards ASTM D2467 · DIN 8061/8062 · ISO 16137

Seal & Ball Selection Guide

EPDM Seal Water, mild acids, alkalis · Up to 80°C

FKM Seal Hydrocarbons, oils, strong oxidizers · Up to 90°C

PTFE Seal Aggressive chemicals, solvents, high-purity · Up to 93°C

PTFE Ball Maximum chemical resistance, low friction

SS Ball High mechanical strength, wear resistance

Verify material compatibility with process chemistry and temperature before installation.

Industries & Applications

◈ Chemical & Metallurgy Acid transfer, caustic dosing, pump discharge protection, pickling lines

◈ Electronics & Semiconductor Ultrapure water distribution, chemical delivery, CMP slurry return

◈ Energy & Photovoltaics Battery electrolyte, solar cell etching, cooling water return lines

◈ Water Treatment Wastewater discharge, RO permeate, desalination, pump discharge

◈ Pharmaceutical & Food DI water loops, CIP return, sanitary lines, ingredient transfer

◈ Automotive & General Parts washing, paint circulation, cooling water, industrial wastewater

Installation Guidelines

Orientation: Install with flow arrow in the direction of forward flow. For horizontal lines, the spring provides reliable closure. For vertical lines, install with upward flow direction only.
Upstream/downstream: Allow at least 5 pipe diameters of straight pipe upstream and 3 diameters downstream for optimal performance.
Solvent welding: Use primer and cement specific to UPVC or CPVC. Allow full cure time before pressurization.
Threaded connections: Apply PTFE tape to male threads. Hand-tighten plus 1–2 turns with a strap wrench.
Inspection: Periodically inspect the seal and ball for wear or chemical attack, especially in high-cycle or abrasive service.

Critical Restrictions

Do not exceed 60°C for UPVC bodies. CPVC max 93°C continuous. Do not exceed seal temperature rating.
Not rated for steam service. Avoid rapid thermal cycling and sudden pressure surges.
Not designed for gaseous media — check valves are intended for liquid service only.
Spring material: Verify spring alloy is compatible with process chemistry to prevent corrosion and fatigue.
Avoid operation with high solids content or abrasive slurries that may damage the ball and seal surface.
Protect valve body from direct UV exposure. Use UV-stabilized material or apply protective coating.
Do not install in systems with pulsating flow that may cause rapid cycling and premature wear.

Field Troubleshooting

Valve does not close completely

Check for debris trapped between the ball and seal. Inspect seal for wear or chemical degradation. Verify spring is not broken or corroded. Replace damaged components.

Excessive pressure drop

Spring tension may be too high for the system flow. Verify valve sizing. For low-flow applications, consider lower spring force option. Check for debris restricting ball movement.

Chattering noise during operation

Flow velocity may be too low causing ball instability. Increase flow rate or install with a lighter spring. For pulsating flow, consider a dampened check valve design.

Leakage in reverse direction

Inspect the seal for damage or deformation. Verify the ball is seating correctly. For PTFE seals, check for cold flow at elevated temperatures. Replace seal if worn.

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína SCH8O/DIN UPVC/CPVC Ball Check Valve Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru SCH8O/DIN UPVC/CPVC Ball Check Valve Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát

Novinky

Kde sa používajú UPVC rúry SCH 80 v priemyselných a komerč...
Jul 30,2026
Chemickí spracovatelia, prevádzkovatelia úpravy vody a priemyselné zariadenia špecifikujú Plastová rúrka SCH 80 všade tam, kde potrubný systém potrebuje udržať vyšší vnútorný tlak a odolávať agresívnemu ...
dozvedieť sa viac
Čo robí z UPVC potrubia SCH 80 spoľahlivú voľbu pre vysoko...
Jul 23,2026
Potrubie Plast SCH 80 je vyrobené s hrubšou stenou ako potrubie SCH 40 pri rovnakom vonkajšom priemere, čo zvyšuje jeho tlakovú triedu a robí z neho štandard pre priemyselné linky prepravujúce korozívne chemikálie,...
dozvedieť sa viac
Prečo sa potrubie SCH 80 UPVC široko používa v priemyselný...
Jul 16,2026
Hrúbka steny je jediná špecifikácia, ktorá oddeľuje potrubie určené pre náročný priemyselný tlak od potrubia určeného na ľahké domáce použitie. Plastová rúrka SCH 80 pevne sedí na strane tejto rady pre v...
dozvedieť sa viac

Zanechajte správu

Prísna kontrola kvality

Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.
Testovanie presného výkonu

V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

SCH8O/DIN UPVC/CPVC Ball Check Valve Znalosť odvetvia

How to correctly select UPVC/CPVC ball check valve? Key factors and industry application guide

UPVC (unplasticized polyvinyl chloride) and CPVC (chlorinated polyvinyl chloride) ball check valves are widely used in many industries due to their corrosion resistance, lightweight and high cost performance. Correct selection requires comprehensive consideration of media characteristics, working conditions and industry-specific needs. The following are key selection points and typical industry application analysis:

1. Media compatibility
UPVC: Suitable for weak acid, weak alkali and clear water media at room temperature (≤60°C), such as drinking water, industrial water treatment, etc.
CPVC: Higher temperature resistance (≤90°C), can withstand strong acids, strong alkalis and some organic solvents, suitable for chemical liquid transportation in the electronic semiconductor industry or etching wastewater treatment in the photovoltaic industry.

2. Pressure and flow requirements
Low-pressure systems (such as pure water delivery in the medicine industry) can choose standard pressure levels (PN10~16).
High-pressure or pulse conditions (such as cooling circulation systems in metallurgy) need to verify the pressure bearing capacity of the valve body, and choose a reinforced structure if necessary.

3. Special industry requirements
Nuclear power plants: must comply with radiation-resistant material certification and ensure zero leakage to prevent pollution.
Industrial wastewater: When containing granular media, it is recommended to use a ball check valve with an anti-blocking design to avoid the valve ball from getting stuck.
Safe drinking water: The valve body material must pass NSF/ANSI 61 and other drinking water safety certifications.

4. Installation environment
For space-constrained scenarios (such as electronic semiconductor factory service pipelines), compact flanges or threaded connection styles should be selected.
Corrosive environments (such as acid wastewater pipelines in the photovoltaic industry) require additional checks on the tolerance of sealing materials (such as EPDM, FPM).

5. Maintenance and lifespan
For systems that are frequently started and stopped (such as CIP cleaning pipelines in the pharmaceutical industry), it is recommended to choose wear-resistant valve balls (such as ceramic coatings) to reduce the frequency of maintenance.
