vyrobené na mieru Guľový ventil SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický
Guľový ventil SCH8O/DIN UPVC/CPVC

Guľový ventil SCH8O/DIN UPVC/CPVC

Guľový ventil UPVC/CPVC je vysokoúčinné zariadenie na reguláciu tekutín určené pre potrubné systémy v priemyselných a stavebných oblastiach. Jeho konštrukcia zaisťuje minimálnu prekážku prietoku tekutiny počas otvárania a zatvárania, znižuje tlakovú stratu a dosahuje presné riadenie prietoku v okamihu.

Jedinečný dizajn guľového jadra umožňuje plynulé a jednoduché ovládanie, čím sa výrazne zvyšuje účinnosť. Jeho odolnosť voči vysokým teplotám a tlakom ho robí vhodným pre aplikácie, ako je úprava vody, chemické spracovanie a čistenie odpadových vôd.

Kontaktujte nás
  • Guľový ventil SCH8O/DIN UPVC/CPVC
Predchádzajúce：SCH8O/DIN UPVC/CPVC spätný ventil
Ďalej：SCH8O/DIN UPVC/CPVC Ball Check Valve

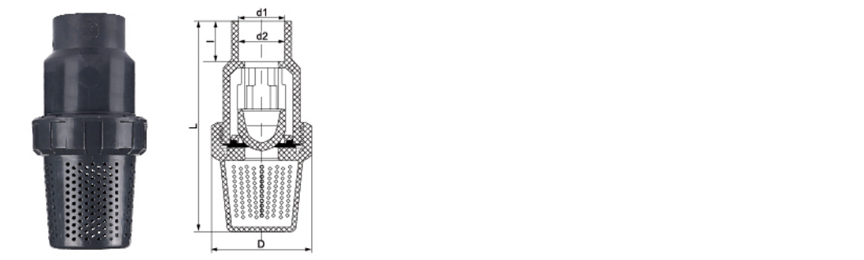

parameter aplikácia Technické normy

  • VEĽKOSŤ/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100 )

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    55

    63

    73

    85

    97

    118

    134

    158

    202

    L

    120

    146

    174

    190

    206

    235

    302

    350

    428

    I

    22

    22

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN · DNO NÁDRŽE · VYPLACHOVACÍ VÝTVOR
Guľový ventil z UPVC/CPVC
Plný port · Ovládanie pákou · Dizajn bez mŕtvych nôh
Guľový ventil SCH80/DIN UPVC/CPVC je účelovo navrhnutý izolačný ventil pre spodné výstupy nádrže, reaktora a nádoby. Tento ventil vyrobený podľa noriem ASTM SCH80 a DIN obsahuje guľôčku pod omietku, ktorá eliminuje zachytenie mŕtvych ramien a sedimentov bežné u štandardných guľových ventilov. Dizajn plného portu zaisťuje úplné vypustenie obsahu nádoby bez zvyškového zadržiavania. Teleso ventilu je dostupné v UPVC pre všeobecné chemické služby a CPVC pre aplikácie pri zvýšených teplotách až do 93 °C. PTFE sedlá a tesnenia poskytujú bublinotesné uzatvorenie. Rukoväť páky s uzamykateľnou funkciou umožňuje bezpečné udržanie polohy. Tento ventil je špeciálne navrhnutý pre aplikácie, kde sa vyžaduje úplné vyprázdnenie a čistenie procesných nádob.
DN15-DN100
ROZSAH VEĽKOSTI
PN10-PN16
HODNOTENIE TLAKU
-20 °C až 93 °C
ROZSAH CPVC
Flush Bore
ODVODŇOVACÍ NÁVRH
Dizajn zapustenej montáže
Guľa je umiestnená v jednej rovine s povrchom dna nádrže, čím sa eliminujú mŕtve nohy a bráni sa hromadeniu sedimentov. Tento dizajn zabezpečuje úplné odvodnenie a zjednodušuje čistenie.
Chemická a tepelná odolnosť
Materiály UPVC a CPVC odolávajú širokému spektru kyselín, zásad a solí. CPVC predlžuje prevádzku na 93°C. PTFE sedlá poskytujú bublinotesné uzavretie v celom rozsahu tlaku.
Plný tok portov
Guľový otvor sa zhoduje s vnútorným priemerom potrubia, poskytuje neobmedzený prietok počas vypúšťania a minimalizuje pokles tlaku, ktorý je kritický pre výstupy z nádrží s gravitačným napájaním.
Uzamykateľná rukoväť
Rukoväť páky obsahuje uzamykateľnú funkciu na zaistenie polohy v otvorenej alebo zatvorenej polohe, čo poskytuje bezpečnosť proti neoprávnenej manipulácii v kritických procesoch.
Technické údaje
Materiál tela UPVC · CPVC
Materiál lopty Pochrómovaná mosadz (UPVC) · Pevný CPVC
Sedadlo / Tesnenie PTFE (štandard) · EPDM (voliteľné)
Pripojenie Zásuvka (rozpúšťadlo) · Závitové (NPT/BSPT) · Prírubové (DIN)
Normy ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139
Rukoväť Páčka · Otáčanie o 90° · Uzamykateľné
Odvodňovací výkon
Konštrukcia splachovacej gule znižuje zvyškový objem na menej ako 2 % objemu potrubia, čím sa zabezpečuje takmer úplné vypustenie obsahu nádoby.
Orientácia inštalácie
Inštalujte s telesom ventilu vo vertikálnej polohe priamo pod výstupom nádoby. Rukoväť by mala byť orientovaná pre ľahký prístup. Pri prírubových spojoch používajte rovnomerne celoplošné tesnenia a momentové skrutky.
Aplikačné scenáre
chémia a metalurgia
Spodné výstupy reaktora, odvodňovacie potrubia nádrží, prenos kyseliny, nádoby na dávkové spracovanie
Elektronika a polovodiče
Zásobníky ultračistej vody, odtoky chemických žumpov, mokré stolové vypúšťanie
Energia a fotovoltaika
Batériové nádrže na elektrolyt, solárne leptacie kúpele, jímky chladiacich veží
Úprava vody
Odtoky čističiek, výstupy spätného preplachu filtra, nádrže na permeát RO, žumpy odpadových vôd
Pharmaceutical & Food
Zásobníky DI vody, zásobovacie nádrže CIP, nádoby na miešanie prísad, sanitárne odtoky
Automobilový priemysel a všeobecné
Odtoky umývačiek dielov, dna nádrží na farbu, nádržky chladiacej kvapaliny, priemyselné vane
Poznámky k inštalácii a prevádzke
  • Montáž: Inštalujte priamo pod výstup nádoby s telom ventilu zvisle. Zabezpečte, aby sa rukoväť voľne kývala bez prekážok.
  • Prírubové spoje: Použite celoplošné tesnenia z EPDM alebo PTFE. Utiahnite skrutky príruby rovnomerne v krížovom vzore na 15–20 Nm.
  • Zváranie rozpúšťadlom: Použite základný náter a cement špecifický pre UPVC alebo CPVC. Pred natlakovaním počkajte na úplné vytvrdnutie.
  • Závitové spojenia: Na vonkajšie závity naneste PTFE pásku. Ručne utiahnite plus 1–2 otáčky pomocou remienkového kľúča.
  • Prevádzka: Cyklujte ventil štvrťročne, aby ste zabránili prilepeniu sedla. Pre zriedkavú prevádzku namažte vreteno tukom na silikónovej báze.
  • Čistenie: Dizajn zapusteného otvoru umožňuje jednoduché CIP (čistenie na mieste) bez demontáže.
Kritické prevádzkové limity
  • Neprekračujte 60°C pre UPVC korpusy. CPVC max 93°C nepretržite. PTFE sedadlá max 93°C.
  • Nehodnotené pre parnú službu. Vyhnite sa rýchlemu tepelnému cyklovaniu a náhlym tlakovým rázom.
  • Nepoužívať s koncentrovanou kyselinou dusičnou (>15%) v UPVC telesách.
  • Neovládajte ventil nadmernou silou – prílišné utiahnutie môže poškodiť tesnenie drieku.
  • Zabráňte nárazovému zaťaženiu alebo mechanickému nárazu na teleso ventilu počas inštalácie.
  • Chráňte pred dlhodobým vystavením UV žiareniu. Použite náter alebo tieň odolný voči UV žiareniu.
  • Nikdy nepoužívajte ventil ako oporný bod pre nádobu alebo potrubie.
Bežné otázky
Aká je výhoda konštrukcie splachovacej gule pre ventily na dne nádrže?
Konštrukcia splachovacej gule eliminuje mŕtve nohy a zachytávanie sedimentov bežné u štandardných guľových ventilov. Keď je ventil otvorený, povrch gule je v jednej rovine s dnom nádrže, čo umožňuje úplné vypustenie obsahu nádoby. Tento dizajn tiež zjednodušuje čistenie a znižuje riziko kontaminácie produktu pri dávkovom spracovaní.
Ako si pre tento ventil vyberiem medzi UPVC a CPVC?
UPVC je vhodný pre všeobecné chemické prevádzky s kvapalinami do 60°C. CPVC sa odporúča pre aplikácie vyžadujúce vyššiu teplotnú odolnosť (do 93°C) alebo pri manipulácii s chlórovanými médiami. Výber by mal byť založený na špecifickej procesnej chémii a prevádzkovej teplote.
Môže byť tento ventil inštalovaný do horizontálneho potrubia?
Guľový ventil je špeciálne navrhnutý pre vertikálnu inštaláciu pod nádrže a nádoby. Aj keď môže byť inštalovaný v horizontálnych líniách, výhody splachovania a odvodňovania sú výrazne znížené. Pre horizontálne aplikácie sa odporúča štandardný guľový ventil.
Akú údržbu vyžaduje tento ventil?
Odporúča sa pravidelná kontrola PTFE sediel a O-krúžkov vretena. Pri zriedkavej prevádzke cyklujte ventil štvrťročne, aby ste zabránili prilepeniu sedla. Ak dôjde k úniku na vretene, postupne utiahnite maticu upchávky. Vymeňte sedadlá, ak sú opotrebované do hĺbky 0,5 mm.
Tieto ventily s guľovým dnom sa používajú v chemickom, metalurgickom, fotovoltaickom, nukleárnom, lítiovom, elektronickom polovodičovom, potravinárskom, farmaceutickom, automobilovom a priemyselnom priemysle úpravy vody na manipuláciu s kyslo-alkalickými kvapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a priemyselnými odpadovými potrubiami.
ASTM D2467 DIN 8061/8062 ISO 16139 Hodnotenie SCH80 Splachovací otvor Uzamykateľná rukoväť
Odporúčané produkty
Spoločnosť
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína Guľový ventil SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru Guľový ventil SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Národný high-tech podnik
  • Osvedčenie
  • Osvedčenie
Novinky
Zanechajte správu
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Prísna kontrola kvality

    Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

    Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testovanie presného výkonu
    V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

    ● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
    ● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
    ● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
    ● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
    ● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

Guľový ventil SCH8O/DIN UPVC/CPVC Znalosť odvetvia

Kľúčová úloha a body inštalácie guľových ventilov v systémoch chemických tekutín

V systémoch chemických tekutín UPVC/CPVC ventily s guľovým dnom sa stali preferovaným typom ventilov v mnohých kľúčových odvetviach vďaka svojej vynikajúcej odolnosti proti korózii, ľahkej konštrukcii a spoľahlivému tesneniu. Nasledujúce sú jeho hlavné úlohy a body inštalácie v rôznych priemyselných odvetviach:

1. Kľúčová úloha guľových ventilov
Bezpečné tesnenie a kontrola kvapalín
Guľový ventil má guľovú uzatváraciu štruktúru, ktorá môže dosiahnuť rýchle otváranie a zatváranie, účinne zabraňuje úniku média a je vhodná pre vysoko čisté alebo nebezpečné kvapaliny (ako sú kyseliny, zásady a organické rozpúšťadlá).
V elektronickom polovodičovom a fotovoltaickom priemysle musia ventily zabrániť kontaminácii kovovými iónmi. Materiály UPVC/CPVC sú dokonale vhodné pre ultračistú vodu, leptacie roztoky a iné médiá.

Odolnosť proti korózii a dlhá životnosť
CPVC je odolný voči vysokým teplotám (do 90°C a viac), vhodný pre systémy chladiacej vody v jadrových elektrárňach alebo morenie v metalurgickom priemysle.
UPVC je odolný voči korozívnym látkam, ako je chlór a soľ pri úprave priemyselných odpadových vôd a pitnej vody, čím predlžuje životnosť zariadenia.

Sanitárne aplikácie
V oblasti medicíny a bezpečnej pitnej vody je vnútorná stena guľového ventilu hladká, aby sa zabránilo rastu baktérií a spĺňala normy FDA alebo NSF.

Úspora energie a ochrana životného prostredia
Ľahká konštrukcia znižuje zaťaženie potrubia, znižuje spotrebu energie v systéme priemyselnej úpravy vody a podporuje súlad so životným prostredím.

2. Inštalačné body
Kontrola prispôsobivosti materiálu
Potvrďte kompatibilitu média s UPVC/CPVC (napríklad koncentrovaná kyselina sírová a benzénové rozpúšťadlá môžu vyžadovať špeciálne materiály).
V prostredí kyseliny fluorovodíkovej (HF) vo fotovoltaickom priemysle sa musí zvoliť telo ventilu vystužené CPVC.

Podpora a zarovnanie potrubia
Plastové ventily sú menej pevné ako kovové ventily a počas inštalácie je potrebné pridať konzoly, aby sa zabránilo deformácii v dôsledku namáhania potrubia, najmä vo vysokotlakových potrubiach jadrových elektrární.

Tesnenie a upevnenie
Keď sa používa prírubové alebo závitové spojenie, skrutky musia byť utiahnuté rovnomerne, aby sa predišlo lokálnemu praskaniu napätím (ako je potrubný systém PVDF v polovodičovom priemysle).
Na utesnenie tesnení sa odporúča použiť materiály EPDM alebo PTFE, aby sa prispôsobili podmienkam vysokej teploty (ako sú parovody v metalurgickom priemysle).

Úvahy o prevádzkovom prostredí
Pri inštalácii v exteriéri (ako napr. úpravne vody) je potrebné inštalovať UV ochranné kryty, aby sa zabránilo starnutiu UPVC.
V čistej dielni farmaceutického priemyslu je potrebné ventil po inštalácii prepláchnuť a pasivovať.

Údržba a testovanie
Pravidelne kontrolujte opotrebovanie guľôčky ventilu a sedla ventilu, najmä v médiu obsahujúcom častice v priemyselnej odpadovej vode.
Pri prvom uvedení systému do prevádzky je potrebné pomaly zvyšovať tlak na testovanie, aby sa predišlo vplyvu vodného rázu na plastové teleso ventilu.

3. Zhrnutie priemyselnej aplikácie
Bezpečnosť a vysoká čistota: Polovodiče, fotovoltaika a medicína sa spoliehajú na jej vlastnosti bez znečistenia.
Vysoká teplota a korózia: Jadrová energia a metalurgia uprednostňujú tepelne odolnú verziu CPVC.
Súlad so životným prostredím: Vymeňte kovové ventily v pitnej vode a čistení priemyselných odpadových vôd, aby ste znížili riziká ťažkých kovov.
