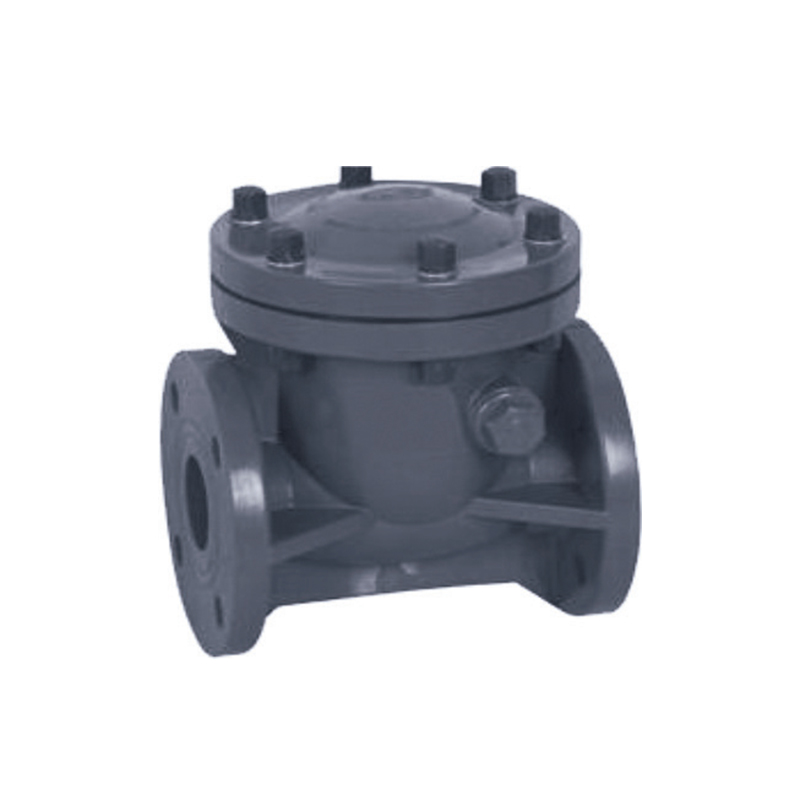

SCH8O/DIN UPVC/CPVC spätný ventil

Výkyvný spätný ventil UPVC / CPVC je vysokoúčinné zariadenie na reguláciu tekutín široko používané pri úprave vody, chemickom spracovaní a poľnohospodárskom zavlažovaní. Jeho konštrukcia umožňuje tekutine voľne prúdiť v jednom smere, pričom sa automaticky zatvára počas spätného toku, čím účinne zabraňuje spätnému toku média a zaisťuje bezpečnosť potrubného systému.

Výkyvný spätný ventil z UPVC/CPVC sa vyznačuje kompaktnou štruktúrou, ľahkým dizajnom a jednoduchou inštaláciou a údržbou. Jeho telo ventilu s vysokou pevnosťou zaisťuje stabilitu a odolnosť v prostredí s vysokým tlakom.

Kontaktujte nás

Predchádzajúce：SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka
Ďalej：Guľový ventil SCH8O/DIN UPVC/CPVC

parameter aplikácia Technické normy

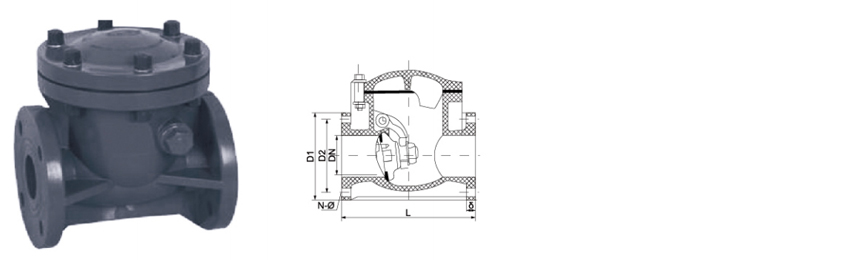

VEĽKOSŤ/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	140 dn	160 dn	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Pracovný tlak (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · S PRUŽINOU

UPVC / CPVC spätný ventil

Nevratný · Výkyvný kotúč · Horizontálne alebo vertikálne

Otočný spätný ventil SCH80/DIN UPVC/CPVC je zariadenie na riadenie spätného toku navrhnuté pre korozívne a vysokočisté systémy tekutín. Tento ventil, vyrobený podľa noriem ASTM SCH80 a DIN, využíva pružinový kotúč, ktorý sa otáča na čape pántu, aby umožnil prietok dopredu a automaticky sa zatvára, keď sa prietok obráti. Dizajn výkyvného kotúča poskytuje nízky pokles tlaku a je vhodný pre aplikácie s rôznymi rýchlosťami prúdenia. Teleso ventilu je dostupné v UPVC pre všeobecné chemické služby a CPVC pre aplikácie pri zvýšených teplotách až do 93 °C. Pružné tesnenie, dostupné v EPDM, FKM alebo PTFE, zaisťuje tesné uzatvorenie pri spätnom toku.

DN15–DN200

Ponuka veľkostí

PN10–PN16

Tlaková trieda

–20 °C až 93 °C

teplota CPVC

Hojdací kotúč

Kontrolný mechanizmus

Pružinový kotúč

Rýchla odozva zatvárania zabraňuje spätnému toku. Sila pružiny kalibrovaná pre pozitívne dosadnutie aj pri nízkych dopredných rýchlostiach.

Chemická a tepelná odolnosť

UPVC a CPVC odolávajú kyselinám, zásadám a soliam. CPVC predlžuje prevádzku na 93°C. Materiály kotúčov a tesnení voliteľné pre špecifickú chémiu.

Pokles nízkeho tlaku

Zjednodušená dráha otočného kotúča minimalizuje obmedzenie prietoku, znižuje spotrebu energie a zachováva účinnosť linky.

Horizontálna alebo Vertikálna inštalácia

Flexibilná orientácia pre nové alebo modernizované potrubné systémy. Vertikálna inštalácia vyžaduje smer prúdenia nahor.

Stavebníctvo

Telo UPVC · CPVC

disk Pevný UPVC · PTFE · SS304/316

Pečať EPDM · FKM · PTFE

jar SS304 · SS316 (potiahnuté)

Pripojenie

Zásuvka Rozpúšťadlový cement · DIN/ANSI

Závitové NPT · BSPT

Prírubové DIN PN10/PN16 · ANSI 150

Normy ASTM D2467 · DIN 8061/8062 · ISO 16137

Výber tesnenia

EPDM Voda, mierne kyseliny · Do 80°C

FKM Oleje, uhľovodíky · Do 90°C

PTFE Agresívne chemikálie · Do 93°C

Overte kompatibilitu s procesnou chémiou a teplotou.

Krajina aplikácie

chémia a metalurgia

Prenos kyseliny · Dávkovanie hydroxidu · Moriace linky

Elektronika a polovodiče

Ultračistá voda · Suspenzia CMP · Dodávanie chemikálií

Energia a fotovoltaika

Elektrolyt batérie · Solárne leptanie · Chladiaca voda

Úprava vody

Odpadová voda · RO permeát · Odsoľovanie

Pharmaceutical & Food

DI voda · CIP návrat · Sanitárne vedenia

Automobilový priemysel a všeobecné

Umývanie dielov · Cirkulácia farby · Chladiace slučky

Pokyny na inštaláciu

Orientácia: Šípka toku musí byť zarovnaná so smerom dopredu toku. Horizontálne línie využívajú gravitačný uzáver. Vertikálne čiary vyžadujú tok smerom nahor.
Rovná rúra: Minimálne 5 priemerov pred a 3 priemery po prúde pre stabilný prietokový profil.
Zváranie rozpúšťadlom: Použite základný náter a cement špecifický pre UPVC alebo CPVC. Nechajte čas úplného vytvrdnutia.
Závitové joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Kontrola: Pravidelne kontrolujte tesnenie a kotúč na opotrebovanie alebo chemické napadnutie.

Kritické obmedzenia

Teplota: UPVC max 60°C · CPVC max 93°C · Neprekračujte hodnotu tesnenia.
Nehodnotené pre parnú službu. Zabráňte rýchlym tepelným cyklom a tlakovým rázom.
Nie je určené pre plynné médiá – určené len na použitie v kvapalinách.
jar corrosion: Verify spring alloy compatibility with process chemistry.
Abrazívne médiá: Vysoký obsah pevných látok môže poškodiť povrch disku a tesnenia.
UV ochrana: Skladujte a inštalujte mimo priameho slnečného žiarenia alebo naneste UV náter.

Bežné otázky

Ako sa výkyvný spätný ventil líši od guľového spätného ventilu?

Výkyvný spätný ventil používa sklopný kotúč, ktorý sa otvára pri doprednom prietoku a zatvára sa gravitáciou alebo silou pružiny, keď sa prietok obráti. Ponúka nižší pokles tlaku a je vhodný pre väčšie veľkosti potrubí. Guľový spätný ventil používa pružinovú guľu, ktorá sedí proti tesneniu, čím poskytuje rýchlejšiu odozvu zatvárania a lepšie utesnenie pri nízkych rýchlostiach prúdenia.

Môže byť tento ventil inštalovaný vo zvislej línii?

Áno, spätný ventil je možné inštalovať do vertikálneho potrubia so smerom nahor. Pružinový kotúč zaisťuje spoľahlivé uzatvorenie aj pri vertikálnych inštaláciách. Horizontálna inštalácia je tiež podporovaná a je najbežnejšou konfiguráciou.

Čo spôsobuje chatovanie a ako ho možno vyriešiť?

Chvenie sa zvyčajne vyskytuje, keď je rýchlosť prúdenia príliš nízka, čo spôsobuje kmitanie disku. Dá sa to vyriešiť zvýšením prietoku, inštaláciou ľahšej pružiny alebo výberom ventilu s nižším tlakom praskania. Pulzujúci prietok z piestových čerpadiel môže tiež spôsobiť chvenie.

Ako si vyberiem správnu silu pružiny pre môj systém?

Výber sily pružiny závisí od rýchlosti prúdenia systému a protitlaku. Štandardné pružiny vyhovujú väčšine aplikácií. Pre systémy s nízkym prietokom môže byť potrebná ľahšia pružina, aby sa kotúč mohol úplne otvoriť. Pre systémy s vysokým protitlakom zaisťuje silnejšia pružina spoľahlivé uzavretie. Konkrétnu veľkosť nájdete v tabuľke výberu pružín výrobcu.

Tieto výkyvné spätné ventily sú nasadené v chemickom, metalurgickom, fotovoltaickom, nukleárnom, lítiovom, elektronickom polovodičovom, potravinárskom, farmaceutickom, automobilovom a priemyselnom priemysle úpravy vody na manipuláciu s kyslo-alkalickými kvapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a priemyselnými odpadovými potrubiami.

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína SCH8O/DIN UPVC/CPVC spätný ventil Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru SCH8O/DIN UPVC/CPVC spätný ventil Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát

Novinky

Kde sa používajú UPVC rúry SCH 80 v priemyselných a komerč...
Jul 30,2026
Chemickí spracovatelia, prevádzkovatelia úpravy vody a priemyselné zariadenia špecifikujú Plastová rúrka SCH 80 všade tam, kde potrubný systém potrebuje udržať vyšší vnútorný tlak a odolávať agresívnemu ...
dozvedieť sa viac
Čo robí z UPVC potrubia SCH 80 spoľahlivú voľbu pre vysoko...
Jul 23,2026
Potrubie Plast SCH 80 je vyrobené s hrubšou stenou ako potrubie SCH 40 pri rovnakom vonkajšom priemere, čo zvyšuje jeho tlakovú triedu a robí z neho štandard pre priemyselné linky prepravujúce korozívne chemikálie,...
dozvedieť sa viac
Prečo sa potrubie SCH 80 UPVC široko používa v priemyselný...
Jul 16,2026
Hrúbka steny je jediná špecifikácia, ktorá oddeľuje potrubie určené pre náročný priemyselný tlak od potrubia určeného na ľahké domáce použitie. Plastová rúrka SCH 80 pevne sedí na strane tejto rady pre v...
dozvedieť sa viac

Zanechajte správu

Prísna kontrola kvality

Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.
Testovanie presného výkonu

V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

SCH8O/DIN UPVC/CPVC spätný ventil Znalosť odvetvia

Ako správne vybrať UPVC/CPVC spätný ventil ? Sprievodca prispôsobením kľúčových parametrov a pracovných podmienok

UPVC (nemäkčený polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) Swing Check Valve sú široko používané v mnohých priemyselných odvetviach vďaka ich vynikajúcej odolnosti proti korózii, ľahkému dizajnu a hospodárnosti. Správny výber vyžaduje komplexné zváženie charakteristík média, pracovných podmienok a výkonu ventilu, aby sa zabezpečila dlhodobá stabilná prevádzka. Nasledujú kľúčové body výberu a analýza typických priemyselných aplikácií:

1. Typ média a chemická kompatibilita
Materiály UPVC/CPVC majú dobrú toleranciu voči kyselinám, zásadám, soliam a rôznym korozívnym médiám, ale rôzne priemyselné odvetvia majú rôzne požiadavky na čistotu médií a chemickú odolnosť:
Bezpečná pitná voda: Musí spĺňať certifikáciu NSF/ANSI 61, aby sa zabezpečilo netoxické zrážanie.
Priemyselná úprava vody: Použiteľné pre vodné systémy obsahujúce chlór, flokulanty a iné chemické látky.
Priemyselná odpadová voda: Silná odolnosť proti korózii, môže čistiť odpadové vody obsahujúce kyseliny, zásady a ťažké kovy.
Elektronický polovodič: Vyžaduje sa médium s mimoriadne vysokou čistotou a vnútorná stena ventilu je hladká a bez zrazenín.
Medicína: Spĺňajte normy FDA, aby ste zabránili kontaminácii farmaceutickej vody alebo vysoko čistých tekutín.

2. Rozsah teploty a tlaku
UPVC: Použiteľná teplota 0 ° C ~ 60 ° C, krátkodobá teplotná odolnosť môže dosiahnuť 65 ° C, vhodná pre normálne teplotné podmienky (ako je systém pitnej vody).
CPVC: Vyššia teplotná odolnosť (-20°C~90°C), vhodná pre vysokoteplotné kvapaliny (ako sú chladivá vo fotovoltaickom priemysle alebo acidobázické cirkulačné systémy v metalurgii).
Úroveň tlaku je zvyčajne PN10~PN16, ktorú je potrebné zvoliť podľa pracovného tlaku systému (ako sú nízkotlakové pracovné podmienky pomocných potrubí jadrovej energie).

3. Prietokové charakteristiky a veľkosť ventilu
Swing Check Valve sa pri automatickom otváraní a zatváraní spolieha na napájanie kvapaliny a musí byť zaručený minimálny otvárací a zatvárací tlak (zvyčajne 0,5~1 bar), aby sa predišlo zlému utesneniu pri nízkotlakových podmienkach (ako je napríklad nízky prietok vody pri úprave priemyselných vôd).
Ventily s veľkým priemerom (DN50 a vyššie) sú vhodné pre scenáre s vysokým prietokom (ako je vypúšťanie priemyselných odpadových vôd) a ventily s malým priemerom (DN15-DN40) sú vhodnejšie pre presné systémy (ako je dodávka ultračistej vody v Electronic Semiconductor).

4. Špeciálne požiadavky priemyslu
Jadrová energia: Musí spĺňať normy radiačného starnutia a ventil musí mať redundantný tesniaci dizajn.
Fotovoltika: Musí byť odolná voči korózii chladiacej kvapaliny etylénglykolom a má vysoké požiadavky na dlhodobú stabilitu prevádzky pri vysokých teplotách.
Metalurgia: CPVC je spoľahlivejší ako UPVC pre vysoko koncentrované kyseliny, zásady alebo oxidanty.

5. Úvahy o inštalácii a údržbe
Pri horizontálnej inštalácii sa uistite, že smer otáčania kotúča ventilu je v súlade s kvapalinou; pri vertikálnej inštalácii zvoľte spätný ventil s pružinou (ako je kompaktné usporiadanie priestoru v lekárskom priemysle).
Pravidelne kontrolujte tesnenie sedla ventilu, aby ste zabránili uviaznutiu častíc (bežné v priemyselnej odpadovej vode obsahujúcej nečistoty).
