{config.cms_name} Domov / Výrobky / UPVC/CPVC ventil / SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka
Zheyi Pipeline (Wuhan) Co., Ltd.
vyrobené na mieru SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka Pre potravinársky priemysel/automobilový/elektronický

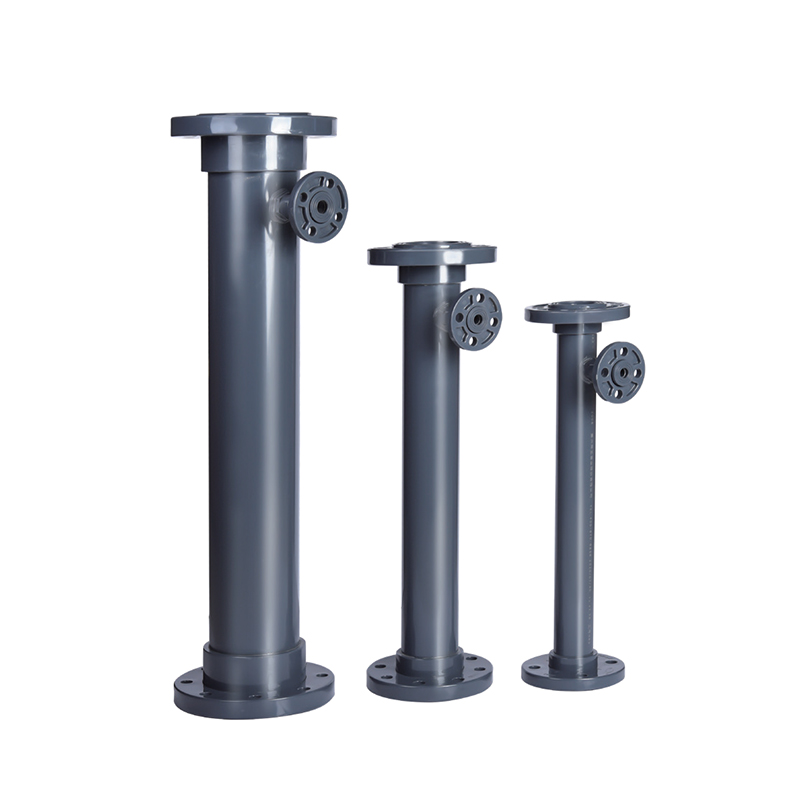

SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka

SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka

Statická miešačka typu UPVC/CPVC SK je vysokoúčinné zariadenie na miešanie tekutín určené pre rôzne priemyselné aplikácie. Je obzvlášť vhodný na úpravu vody, chemické spracovanie, spracovanie potravín a liečiv, efektívne mieša rôzne kvapaliny, plyny a tuhé látky, aby sa zabezpečila konzistencia a jednotnosť produktu.

Jeho modulárny dizajn zjednodušuje inštaláciu a údržbu, prispôsobuje sa rôznym veľkostiam a požiadavkám na prietok s vysokou flexibilitou.

Kontaktujte nás
  • SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka
Predchádzajúce：Košový filter SCH8O/DIN UPVC/CPVC
Ďalej：SCH8O/DIN UPVC/CPVC spätný ventil

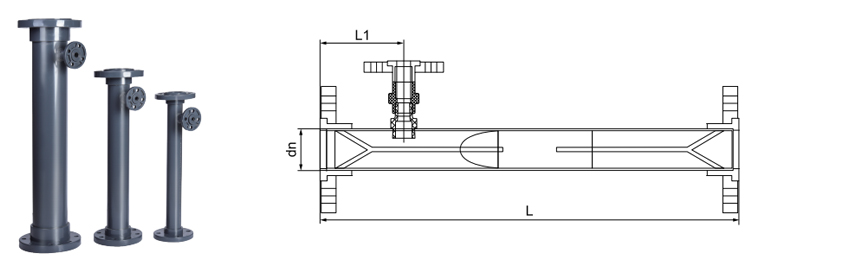

parameter aplikácia Technické normy

  • dn

    DN

    L

    L1

    Dávkovací port

    (predvolená hodnota 1)

    Prietok

    (m/s)

    Prietok

    (m³/h)

    Typ pripojenia

    63

    50

    500

    100

    dn20

    <1

    <6,84

    Príruba

    75

    65

    600

    100

    dn20

    <1

    <11,88

    Príruba

    90

    80

    650

    100

    dn20

    <1

    <18.08

    Príruba

    110

    100

    700

    110

    dn20

    <1

    <28.08

    Príruba

    140

    125

    900

    130

    dn25

    <1

    <43,92

    Príruba

    160

    150

    1000

    150

    dn25

    <1

    <63,36

    Príruba

    225

    200

    1300

    190

    dn32

    <1

    <108

    Príruba

    280

    250

    1500

    220

    dn32

    <1

    <180

    Príruba

    315

    300

    1600

    240

    dn32

    <1

    <262,8

    Príruba

    355

    350

    1700

    260

    dn32

    <

    <360

    Príruba

    400

    400

    2000

    290

    dn40

    <1

    <468

    Príruba

SCH80 / DIN · SK TYP
Statický mixér UPVC / CPVC
Skrutkovité prvky · Pasívne miešanie · Žiadne pohyblivé časti
Statický mixér typu SCH80/DIN UPVC/CPVC SK je inline miešacie zariadenie pre korozívne a vysoko čisté systémy. Postavený podľa noriem ASTM SCH80 a DIN používa pevné špirálové prvky, ktoré rozdeľujú, otáčajú a rekombinujú prúdy – poskytujúce homogénne miešanie s nulovými pohyblivými časťami. Geometria SK funguje v režime laminárneho, prechodného a turbulentného prúdenia. Telesá sú z UPVC pre všeobecné použitie alebo CPVC pre teploty do 93°C. Prvky zodpovedajú materiálu tela pre úplnú chemickú kompatibilitu. Aplikácie zahŕňajú riedenie kyselín, miešanie ultračistej vody, úpravu pH, miešanie polymérov a dávkovanie chemikálií.
DN15–DN200 Veľkosti
PN10–PN16 Tlak
–20 °C až 93 °C rozsah CPVC
SK helikálny Prvok
Nulové pohyblivé časti
Žiadne tesnenia, ložiská alebo rotujúce komponenty. Eliminuje opotrebovanie a náklady na údržbu.
Kompletná homogenizácia
Skrutkovité prvky nepretržite rozdeľujú a rekombinujú tok cez celý prierez potrubia.
Nízkoenergetická prevádzka
Optimalizovaná geometria prvku minimalizuje pokles tlaku pri zachovaní účinnosti miešania.
Chemická inertnosť
UPVC a CPVC odolávajú kyselinám, zásadám a soliam. CPVC nepretržite zvláda 93°C.
Technické špecifikácie
Telo UPVC · CPVC
Prvky UPVC · CPVC · PTFE
Typ prvku SK špirála · 4–6 na puzdro
Spojenia Zásuvka · Prírubová · Závitová
Normy ASTM D2467 · DIN 8061/8062
Údaje o výkonnosti
Prietokové režimy Laminárne · Prechodné · Turbulentné
Dĺžka prvku 1,5 × ID potrubia
Prvky per mixer 4 až 12 (vlastné)
Typické dP 0,2 – 1,0 bar
Viac prvkov zvyšuje intenzitu miešania a pokles tlaku. Dimenzovanie konzultujte s výrobcom.
Oblasti použitia
Chemický Riedenie kyseliny · Úprava pH · Miešanie polymérov
Polovodič Miešanie UPW · Miešanie chemikálií na mokrom stole
energie Elektrolyt · Leptadlo · Úprava chladiacej kvapaliny
Voda Flokulant · Dezinfekčný prostriedok · Neutralizácia
Pharma DI voda · CIP · Homogenizácia prísad
Automobilový priemysel Aditívum · Farba · Miešanie chladiacej kvapaliny
Pokyny na inštaláciu
  • Akákoľvek orientácia. Šípka toku musí byť zarovnaná so smerom.
  • Nechajte 3 – 5 priemerov rúr priamo viesť proti prúdu.
  • Rozpúšťadlový zvar: použite správny základný náter a cement pre materiál.
  • Prírubové skrutky: rovnomerne dotiahnite na 15–20 Nm s celoplošným tesnením.
  • Počas bežnej údržby skontrolujte prvky, či nie sú znečistené alebo poškodené.
Prevádzkové limity
  • UPVC: max. 60°C · CPVC: max. 93°C · PTFE: 120°C max.
  • Nie pre parnú službu. Vyhnite sa prudkým zmenám teploty.
  • Pevné látky > 5 % objemu vyžadujú kontrolu z výroby.
  • Minimálne Reynoldsovo číslo potrebné na laminárne miešanie.
  • Vystavenie UV žiareniu: použite stabilizovanú živicu alebo naneste ochranný náter.
Často kladené otázky
Koľko prvkov potrebujem?
Laminárny tok vyžaduje 6–12 prvkov. Turbulentné prúdenie potrebuje 4–6. Kvapaliny s vysokou viskozitou potrebujú viac. Poskytnite údaje o prietoku a viskozite pre vlastné odporúčanie.
Aký pokles tlaku môžem očakávať?
Typicky 0,2–1,0 bar v závislosti od prietoku, viskozity a počtu prvkov. Pre presný výpočet použite náš nástroj na meranie veľkosti alebo nás kontaktujte s vašimi procesnými podmienkami.
Dokáže si poradiť s abrazívnymi kvapalinami?
Prijateľné sú mierne tuhé látky. Abrazívne médiá urýchľujú opotrebovanie. Pre takéto prípady sa odporúča CPVC s prvkami PTFE. Pre > 5 % pevných látok sa s nami obráťte na údaje o opotrebovaní a možnosti materiálov.
Ako vyčistiť, ak je znečistený?
Pre ľahké znečistenie opláchnite kompatibilným rozpúšťadlom. V prípade silných nánosov skrutkovité prvky rozoberte a mechanicky vyčistite. Pravidelná kontrola zabraňuje nadmernému hromadeniu.
Tieto miešačky slúžia chemickému, metalurgickému, fotovoltaickému, jadrovému, lítiovému, polovodičovému, potravinárskemu, farmaceutickému, automobilovému priemyslu a priemyslu na úpravu vody – manipulujú s kyselinami, zásadami, ultračistou vodou, pitnou vodou, elektronickou vodou a priemyselnou odpadovou vodou.
ASTM D2467 DIN 8061/8062 SCH80 SK helikálny Nulová údržba $ $
Odporúčané produkty
Spoločnosť
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Národný high-tech podnik
  • Osvedčenie
  • Osvedčenie
Novinky
Zanechajte správu
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Prísna kontrola kvality

    Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

    Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testovanie presného výkonu
    V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

    ● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
    ● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
    ● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
    ● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
    ● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka Znalosť odvetvia

Porovnanie výkonu a príslušné rozdiely v prostredí Statické miešačky UPVC a CPVC

Statické miešačky (typ SK) sú široko používané v chemickom priemysle, v oblasti úpravy vody a v priemyselných oblastiach s vysokou čistotou a výber materiálu (UPVC alebo CPVC) priamo ovplyvňuje jeho odolnosť proti korózii, teplotnú odolnosť a životnosť. Nasleduje porovnanie výkonu týchto dvoch materiálov a analýza typických priemyselných aplikácií:

1. Porovnanie chemickej odolnosti
UPVC (nemäkčený polyvinylchlorid):
Má vynikajúcu odolnosť voči kyselinám, zásadám a roztokom solí (ako je kyselina chlorovodíková, kyselina sírová, chlórnan sodný atď.), ale ľahko podlieha korózii niektorými organickými rozpúšťadlami (ako sú ketóny a aromatické uhľovodíky).

Použiteľné odvetvia:
Priemyselná úprava vody (chladenie vody, cirkulácia vody na úpravu pH).
Pitná voda: používa sa na chlórovanie a miešanie flokulantov v súlade s hygienickými normami.
Priemyselná odpadová voda: neutralizujte kyslé/alkalické odpadové vody.

CPVC (chlórovaný polyvinylchlorid):
Vďaka chlórovaniu sa zlepšuje chemická odolnosť a odoláva vyšším koncentráciám kyselín a zásad a niektorým organickým rozpúšťadlám (ako sú nízke koncentrácie alkoholov).

Použiteľné odvetvia:
Elektronický polovodič: Zmiešaná dodávka vysoko čistých chemikálií (napríklad leptacieho roztoku).
Medicína: Ošetrenie žieravým médiom pri príprave tekutého lieku.
Fotovoltaické: Systém miešania kvapalín na čistenie kyselín.

2. Rozdiel v teplotnej odolnosti
UPVC:
Dlhodobo použiteľná teplota ≤60°C, krátkodobá špička 80°C, vhodné pre normálne teplotné podmienky.

Typické scenáre:
Bezpečná pitná voda: Dávkovanie a miešanie pri normálnej teplote.
Metalurgia: Predúprava odpadovej kvapaliny z nízkoteplotného morenia.

CPVC:
Dlhodobá teplotná odolnosť do 90°C, krátkodobá tolerancia 110°C, vhodné pre vysokoteplotné médiá.

Typické scenáre:
Jadrová elektráreň: Miešanie chemických prísad vo vysokoteplotných systémoch chladiacej vody.
Vysokoteplotná časť priemyselnej odpadovej vody: ako je homogenizácia horúcej kyslej a alkalickej odpadovej kvapaliny.

3. Mechanická pevnosť a životnosť
UPVC:
Nízke náklady, ale slabá odolnosť proti nárazu, vhodné pre nízkotlakové prostredie s nemechanickými vibráciami (ako sú systémy dávkovania vodných zariadení).

CPVC:
Vyššia tuhosť a odolnosť proti tečeniu, vhodné pre vysokotlakové alebo vibračné podmienky (ako sú vysokotlakové rozvody chemikálií v polovodičových závodoch).

4. Odporúčania pre výber odvetvia
Polia, kde sa uprednostňuje UPVC:
Úprava vody pri izbovej teplote a so slabou koróziou (ako je pitná voda, priemyselná cirkulačná voda) a predčistenie hutníckych odpadových vôd.
Polia, kde je potrebné použiť CPVC:
Vysoká teplota (napríklad chladiace systémy jadrových elektrární), vysoká korózia (napríklad roztoky na leptanie polovodičov) a miešanie organických rozpúšťadiel (napríklad syntéza farmaceutických medziproduktov).
