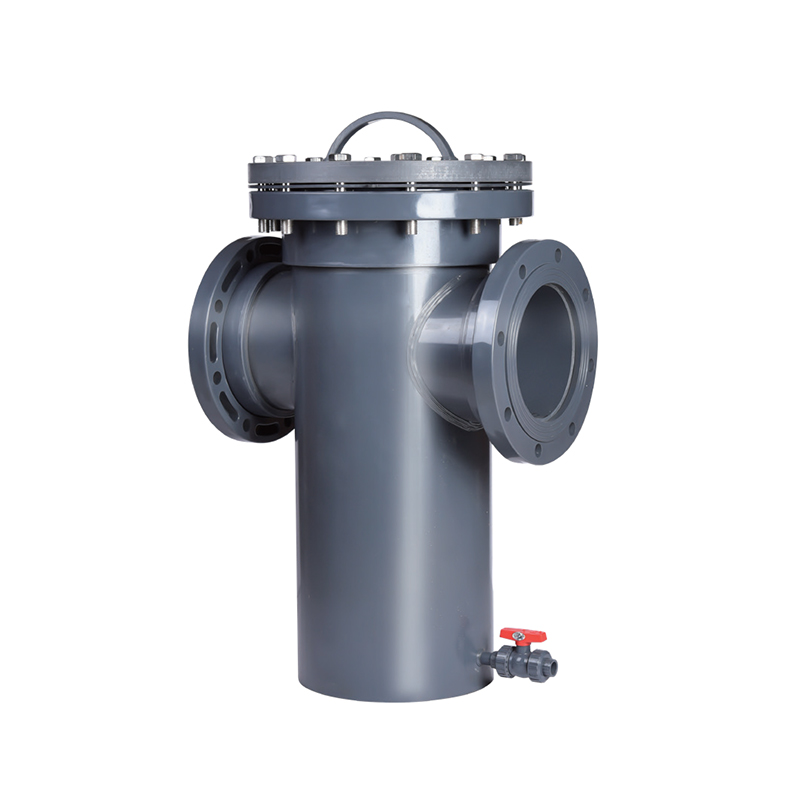

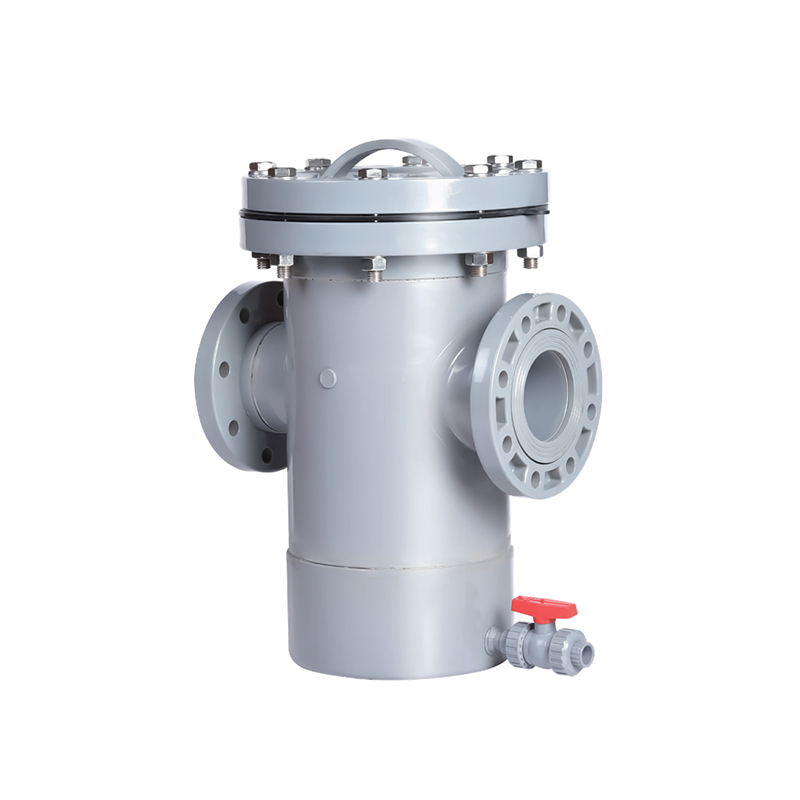

Košový filter SCH8O/DIN UPVC/CPVC

Košový filter UPVC/CPVC je vysokoúčinné filtračné zariadenie široko používané pri úprave vody, chemickom spracovaní, potravinárstve a iných priemyselných oblastiach. Jeho unikátny dizajn účinne odstraňuje nečistoty a pevné častice z kvapalín, čím zabezpečuje normálnu prevádzku systému.

Filter obsahuje viacvrstvové filtračné sitá, ktoré používateľom umožňujú vybrať si rôzne presnosti filtrácie na základe skutočných potrieb, čím sa zlepšuje účinnosť filtrácie a predlžuje sa životnosť zariadenia. Údržba a čistenie sú jednoduché, pretože používatelia musia pri čistení iba pravidelne vyberať kôš filtra, čím sa znižujú náklady na údržbu a pracovné zaťaženie.

Kontaktujte nás

Predchádzajúce：UPVC/CPVC pneumatický guľový ventil
Ďalej：SCH8O/DIN UPVC/CPVC SK Typ Statická miešačka

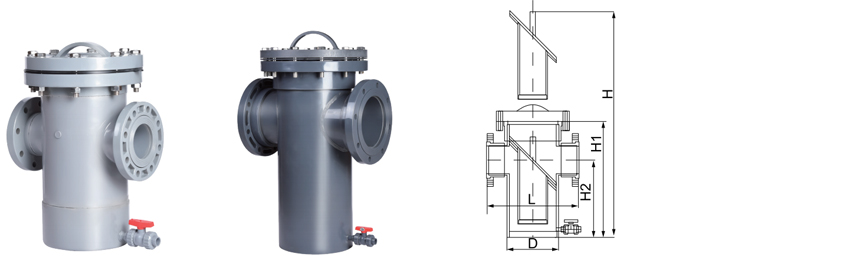

parameter aplikácia Technické normy

dn	DN	L	H	H1	D	Vypustite
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	63 $ $

SCH80 / DIN · INLINE SITO

UPVC / CPVC košíkový filter

Odnímateľný kôš · Perforovaný alebo sieťovaný · Kryt na rýchle otváranie

Košový filter SCH80/DIN UPVC/CPVC je inline filter určený na odstraňovanie suspendovaných pevných látok z korozívnych a vysoko čistých prúdov tekutín. Tento filter, vyrobený podľa noriem ASTM SCH80 a DIN, využíva odnímateľný perforovaný alebo sieťový kôš, ktorý zachytáva častice a zároveň umožňuje nepretržitý prietok. Kôš je prístupný cez rýchlootvárací kryt, ktorý umožňuje rýchle čistenie alebo výmenu bez demontáže potrubia. Telo filtra je dostupné v prevedení UPVC pre všeobecné chemické služby a CPVC pre zvýšené teploty až do 93°C. Kôš môže byť špecifikovaný v zodpovedajúcich termoplastických alebo kovových materiáloch v závislosti od aplikácie. Tento filter sa široko používa na ochranu čerpadiel, ventilov a prístrojového vybavenia pred abrazívnym poškodením a znečistením.

DN25–DN200 Rozsah veľkostí

PN10–PN16 Hodnotenie tlaku

–20 °C až 93 °C rozsah CPVC

Typ košíka Perforované / sieťovina

Odnímateľný košík

Extrahujte a čistite bez vyberania telesa filtra z potrubia, čím sa skracujú prestoje pri údržbe.

Chemická odolnosť

UPVC a CPVC telesá odolávajú kyselinám, zásadám a soliam. CPVC predlžuje prevádzku na 93°C.

Pokles nízkeho tlaku

Veľká plocha otvoreného koša minimalizuje obmedzenie prietoku, čím sa znižuje čerpacia energia pri zachovaní zachytávania častíc.

Všestranná filtrácia

Perforované koše na hrubé cedenie alebo sieťované koše na jemnú filtráciu. Dostupné vlastné veľkosti.

Stavebníctvo

Telo UPVC · CPVC

Košík UPVC · CPVC · SS304 · SS316

Tesnenie krytu EPDM · FKM · PTFE

Spojenia Zásuvka · Prírubová · Závitová

Filtrácia

Perforovaný 0,5-10 mm otvory

Sieťovina 20-200 ôk

Vlastné Drážkovaný · Klinový drôt

Košík volume 0,5 – 15 l (v závislosti od veľkosti)

Normy

ASTM D2467 (SCH80)

DIN 8061/8062

Tlak PN10–PN16

Teplota UPVC 60 °C · CPVC 93 °C

Aplikačné scenáre

01 Chemický Ochrana čerpadiel pred vodným kameňom a úlomkami v rozvodoch kyseliny

02 Polovodič UPW leštenie a odstraňovanie častíc na mokrých laviciach

03 Energia Filtrácia chladiacej kvapaliny a namáhanie elektrolytu pri výrobe batérií

04 Voda Preosievanie odpadových vôd a predčistenie RO

05 Pharma DI voda a ochrana slučky CIP

06 Automobilový priemysel Filtrácia na umývanie farieb, chladiacej kvapaliny a dielov

Pokyny na inštaláciu

Inštalujte tak, aby komora koša smerovala nadol alebo vodorovne. Šípka toku musí byť zarovnaná.
Ponechajte dostatočný priestor na vyberanie koša. Minimálna vzdialenosť sa rovná dĺžke koša.
Na zváranie rozpúšťadlom použite základný náter a cement špecifický pre UPVC alebo CPVC.
Prírubové skrutky: použite celoplošné tesnenia. Krútiaci moment rovnomerne na 15–20 Nm v krížovom vzore.
Pred inštaláciou skontrolujte košík, či nie je poškodený. Zabezpečte správne sedenie v kryte.

Kritické limity

Teplota: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Neprekračujte menovitý tlak. Diferenčný tlak sa zvyšuje so zaťažením koša.
Sledujte pokles tlaku. Vyčistite kôš, keď dP prekročí 0,5 baru.
Overte kompatibilitu materiálu koša s procesnou chémiou.
Pre vonkajšie inštalácie použite UV stabilizovanú živicu alebo ochranný náter.

Často kladené otázky

Ako často mám čistiť kôš?

Frekvencia čistenia závisí od zaťaženia tuhými látkami a prietoku. Sledujte rozdiel tlaku na filtri. Keď diferenciálny tlak dosiahne 0,3–0,5 bar nad čistou hodnotou, kôš by sa mal vybrať a vyčistiť. V aplikáciách s vysokým obsahom pevných látok môže byť potrebná denná kontrola.

Aký je rozdiel medzi dierovanými a sieťovanými košíkmi?

Perforované koše majú vyvŕtané otvory a používajú sa na hrubé cedenie (2–10 mm). Sieťované koše používajú tkanú drôtenú tkaninu a poskytujú jemnejšiu filtráciu (20–200 mesh). Sieťované koše ponúkajú vyššiu účinnosť filtrácie, ale majú vyššiu tlakovú stratu. Výber závisí od veľkosti častíc a prípustnej tlakovej straty.

Dá sa kôš neskôr vymeniť za iný typ?

Áno, košík je vymeniteľný. Pri zmene požiadaviek na proces môžete prepínať medzi dierovanými a sieťovanými košmi. Uistite sa, že náhradný kôš má rovnaké celkové rozmery a tesniaci povrch, aby sa zachovalo správne uchytenie a výkon filtrácie.

Čo sa stane, ak sa kôš úplne upchá?

Plne upchatý kôš spôsobí prudký pokles tlaku. Teleso filtra obsahuje v niektorých konfiguráciách obtokový mechanizmus alebo mechanizmus na uvoľnenie tlaku. Nepretržitá prevádzka pri vysokom dP však môže poškodiť kôš alebo spôsobiť nedostatok prietoku. Na predchádzanie tomuto stavu sa odporúča pravidelné monitorovanie a čistenie.

Spoločnosť

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group áno Čína Košový filter SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický dodávateľ a vyrobené na mieru Košový filter SCH8O/DIN UPVC/CPVC Pre potravinársky priemysel/automobilový/elektronický továreň. Boli sme založené v roku 2007 a zameriavame sa na výskum a vývoj, výrobu, predaj a servis priemyselných potrubí z CPVC a UPVC. Spoločnosť získala množstvo certifikácií vrátane licencie na výrobu špeciálnych zariadení, licencie na hygienu vodných produktov provincie Zhejiang, certifikácie systému manažérstva kvality IS09001, certifikácie systému environmentálneho manažérstva IS014001 a certifikácie systému manažérstva bezpečnosti a ochrany zdravia pri práci IS045001. Spoločnosť má viac ako 50 nezávislých práv duševného vlastníctva a samostatne prevádzkované dovozné a vývozné práva. S cieľom poskytovať diverzifikované produkty a lepšie služby spoločnosť zaviedla pokročilé technológie, nástrojové vybavenie a jedinečné suroviny a systémy riadenia z Nemecka a Spojených štátov. V priebehu rokov sa naše produkty široko používajú v potrubnej preprave kyslých a alkalických kvapalín, ultračistej vody, pitnej vody, čistej vody pre elektroniku a priemyselných odpadových vôd v chemickom, metalurgickom, fotovoltaickom, jadrovom priemysle, pri výrobe lítiových batérií, elektronických polovodičov, potravinárskom, lekárskom, automobilovom, priemyselnom čistiarňach vody a ďalších odvetviach. V súčasnosti má skupina ZHEYI viac ako 30 predajných spoločností po celej krajine a všetky druhy výrobkov sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie a ďalších krajín a regiónov a sú veľmi obľúbené u domácich aj zahraničných zákazníkov.

Čestný certifikát

Novinky

Kde sa používajú UPVC rúry SCH 80 v priemyselných a komerč...
Jul 30,2026
Chemickí spracovatelia, prevádzkovatelia úpravy vody a priemyselné zariadenia špecifikujú Plastová rúrka SCH 80 všade tam, kde potrubný systém potrebuje udržať vyšší vnútorný tlak a odolávať agresívnemu ...
dozvedieť sa viac
Čo robí z UPVC potrubia SCH 80 spoľahlivú voľbu pre vysoko...
Jul 23,2026
Potrubie Plast SCH 80 je vyrobené s hrubšou stenou ako potrubie SCH 40 pri rovnakom vonkajšom priemere, čo zvyšuje jeho tlakovú triedu a robí z neho štandard pre priemyselné linky prepravujúce korozívne chemikálie,...
dozvedieť sa viac
Prečo sa potrubie SCH 80 UPVC široko používa v priemyselný...
Jul 16,2026
Hrúbka steny je jediná špecifikácia, ktorá oddeľuje potrubie určené pre náročný priemyselný tlak od potrubia určeného na ľahké domáce použitie. Plastová rúrka SCH 80 pevne sedí na strane tejto rady pre v...
dozvedieť sa viac

Zanechajte správu

Prísna kontrola kvality

Skupina ZHEYI dodržiava zásadu „kvalita na prvom mieste“, používa medzinárodne vyspelé zariadenia a vysoko kvalitné suroviny, prísne kontroluje každý článok výroby a je odhodlaná poskytovať potrubné produkty s vynikajúcim výkonom a nádherným vzhľadom.

Spoločnosť používa najmodernejšie výrobné zariadenia a vysokokvalitné materiály vrátane japonskej značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikajúcu výrobnú technológiu s profesionálnym manažmentom a každý produkt prechádza prísnou kontrolou kvality – od výroby, kontroly až po konečné dodanie, čo zabezpečuje dokonalú kombináciu vzhľadu a funkčnosti.
Testovanie presného výkonu

V spoločnosti ZHEYI je každý produkt starostlivo vyrobený, pričom sa zameriava nielen na vynikajúci estetický dizajn, ale vždy sa zameriava aj na vynikajúcu vnútornú kvalitu. Prísne testovanie výkonu zabezpečuje, že produkt si zachová stabilitu a odolnosť aj v náročných podmienkach.:

● Testovanie hustoty: Meria hustotu materiálu, aby sa zabezpečila rovnomernosť a stabilita štruktúr.
● Vicatov test teploty mäknutia: hodnotí stupeň mäknutia materiálov za podmienok vysokej teploty, aby sa zabezpečila schopnosť produktu odolávať deformácii v rôznych prostrediach.
● Test v peci: simuluje dlhodobú tepelnú odolnosť a overuje schopnosť produktu odolávať vysokým teplotám po dlhú dobu.
● Hydrostatická skúška: Vyhodnotenie pevnosti potrubí za podmienok vysokého tlaku, aby sa zabezpečila bezpečnosť a spoľahlivosť produktu.
● Skúška nárazom kladivom: Otestujte odolnosť výrobku voči nárazu počas prepravy, inštalácie a každodenného používania.

Košový filter SCH8O/DIN UPVC/CPVC Znalosť odvetvia

Kľúčová úloha Košový filter z UPVC/CPVC v galvanickom pokovovaní a chemickom čistení odpadových vôd

Košové filtre UPVC (nemäkčený polyvinylchlorid) a CPVC (chlórovaný polyvinylchlorid) zohrávajú dôležitú úlohu pri galvanickom pokovovaní, chemickom čistení odpadových vôd a vo viacerých kľúčových priemyselných oblastiach vďaka svojej vynikajúcej odolnosti proti korózii, vysokej mechanickej pevnosti a nákladovej efektívnosti. Nižšie sú uvedené hlavné aplikačné scenáre a analýza hodnôt:

1. Galvanický priemysel: efektívna filtrácia odpadových vôd z ťažkých kovov
Odpadová voda z galvanického pokovovania obsahuje vysoké koncentrácie ťažkých kovov (ako je chróm, nikel, meď atď.). Košový filter UPVC / CPVC dokáže odolávať silným kyselinám (ako je kyselina sírová, kyselina chlorovodíková) a silným alkalickým prostrediam, účinne zachytáva suspendované častice a nečistoty z pokovovacieho roztoku, zabezpečuje stabilnú prevádzku systému na čistenie odpadových vôd a chráni následné membránové separačné zariadenia alebo zariadenia na výmenu iónov.

2. Chemické čistenie odpadových vôd: odolnosť proti korózii a dlhá životnosť
Chemická odpadová voda má zložité zložky (ako sú organické rozpúšťadlá a silné oxidanty). CPVC materiály dobre fungujú pri vysokých teplotách (do 90 °C) a korozívnych médiách. Sú vhodné na predúpravu v pesticídnom, farbiarskom, petrochemickom a inom priemysle, aby sa znížilo riziko upchatia potrubí a čerpadiel.

3. Medziodvetvové kľúčové aplikácie
Fotovoltaika: Filtrujte silikónový prášok a chemické zvyšky v leptacej kvapaline, aby ste zabezpečili čistotu výroby solárnych článkov.
Elektronický polovodič: Odstráňte častice v prípravku ultračistej vody, aby ste zabránili kontaminácii plátku.
Jadrová energia: Používa sa na kontrolu častíc v systémoch chladiacej vody, modifikovaný UPVC odolný voči žiareniu spĺňa špeciálne bezpečnostné normy.
Metalurgia: Filtrujte oxidy kovov v moriacej odpadovej vode, aby ste získali cenné zložky.
Medicína: Zabezpečte, aby mikroorganizmy a častice spĺňali normy vo farmaceutických systémoch čistenej vody.
Úprava priemyselnej vody: Chráňte kotly a chladiace veže pred usadzovaním vodného kameňa a koróziou.
Pitná voda: UPVC filtre odstraňujú bahno a hrdzu pri predúprave komunálnej vody a spĺňajú hygienické normy.

4. Zhrnutie hlavných výhod
Odolnosť proti korózii: Prispôsobí sa extrémnym prostrediam s pH 0-14 a má životnosť ďaleko presahujúcu životnosť kovových filtrov.
Ľahký a nenáročný na údržbu: Plastový materiál sa ľahko inštaluje a filtračný kôš sa dá rýchlo rozobrať a vyčistiť.
Nákladová efektívnosť: V scenároch s kyslou odpadovou vodou má väčšiu cenovú výhodu ako filtre z nehrdzavejúcej ocele.
